CNC Hoek pons-, markeer- en schaarlijn Model JNC2020Q (Verbeterd model)
Toepasbaar Industrie:
Deze machine wordt voornamelijk gebruikt voor het markeren, ponsen en scheren van hoekstaal in de hoekstaaltorenindustrie, elektrische vermogensfittingen, structurele opslagfaciliteiten en staalconstructie-industrieën, enz.
Productsamenstelling:
Deze machine bestaat voornamelijk uit een dwarsbandtransporteur, een roterend laadsysteem, een invoerbandtransporteur, een CNC-invoerslede, een ponseenheid, een markeereenheid, een snij-eenheid, een losbandtransporteur, evenals hydraulische, elektrische en pneumatische systemen, enz.
Product Eigenschappen:
1. Gebruik CNC-technologie, servomotorinvoer, met hoge efficiëntie, stabiele werkstukprecisie. Belangrijke hydraulische, pneumatische en elektrische onderdelen zijn allemaal geïmporteerd.
2. Er zijn drie sets ponsen en matrijzen aan elke kant die drie soorten ponsen met verschillende diameters kunnen installeren. Drie sets matrijzen kunnen gezamenlijk worden verplaatst, bestuurd door PLC om de ponsachtermarkering te veranderen.
3. Computer met Chinese/Engelse interface, eenvoudige bediening en kan de tekening van het werkstuk weergeven. Eenvoudige programmering en kan direct de programmagegevens gebruiken die zijn gemaakt door lofting-software. U hoeft alleen de afmeting van het werkstuk, de diameter van de gaten, de achtermarkering en de hoeveelheid werkstuk in te voeren bij het bewerken van het programma.
4. CNC-invoerslede wordt aangedreven door een servomotor. De foto-elektrische encoder geeft de informatie terug. Gesloten lusregeling om een hoge positioneringsprecisie te garanderen.
5. Alle markeringen, ponsen en scheren in automatische volledigheid, alle afgewerkte hoeken kunnen worden gelost door een pneumatisch omkeerapparaat om de werksterkte te verlichten.
6. Het besturingssysteem bestaat uit de hostcomputer, CNC-systeem, servomotor, PLC, externe onderzoekssensoren, enz. Voer gewoon de afmeting van het werkstuk in, de verwerking wordt gemaakt. Bovendien kan het programma worden opgeslagen, geselecteerd, weergegeven en gecommuniceerd per werkstuknummer.
7. Markeereenheid neemt een gesloten frame aan met een goede stijfheid. Vier groepen letterdozen zijn bevestigd op de markeereenheid die door het programma kan worden geselecteerd. De achtermarkering kan naar believen worden ingesteld.
8. De pons-, markeer- en schaar cilinders zijn groter; NC-slede is van het nieuwe type en sterker; de klemmen zijn sterker.
Specificaties:
| Model |
JNC2020G |
| Functies |
Ponsen, markeren, snijden |
| Hoekmaat (mm) |
∟63×63×4～∟200×200×20 |
| Max. lengte van blanco (m) |
14 |
| Max. lengte van afgewerkt (m) |
14 |
| Max. Ponsen (dia. х thi.) (mm) |
Φ26×20(Materiaal:SS540) |
| Ponsen per kant |
3 |
| Ponskracht (kN) |
1200 |
| Markeerkracht (kN) |
1200 |
| Snijkracht (kN) |
4300 |
| Groep markeerletters |
4 |
| Aantal letters per groep |
12 |
| Afmeting van letter (mm) |
14×10×19 |
| Snijmodus |
Enkelvoudig mes snijden |
| CNC-assen |
3 |
| Voedsnelheid van hoek (m/min) |
60 |
| Koelmethode van hydraulisch systeem |
Waterkoeling |
| Verwerkingsprecisie |
Overeenstemming met GB2694 |
| Programmafunctie |
Invoer via toetsenbord en USB-interface |
| Afmeting (mm) |
33000×6500×2350 |
| Gewicht (ton) |
Ongeveer 19 |

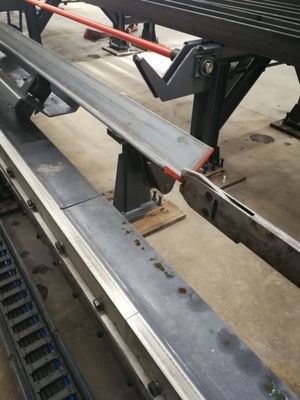

Klem materiaal

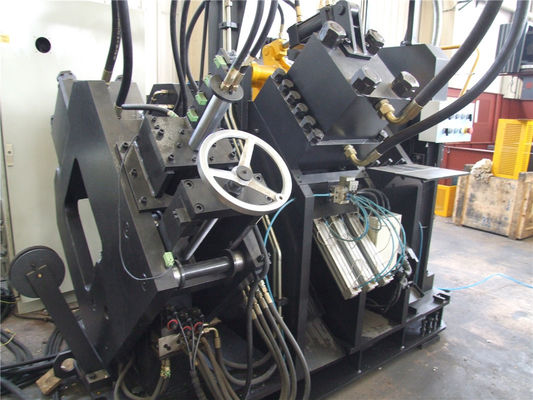

Snij-eenheid

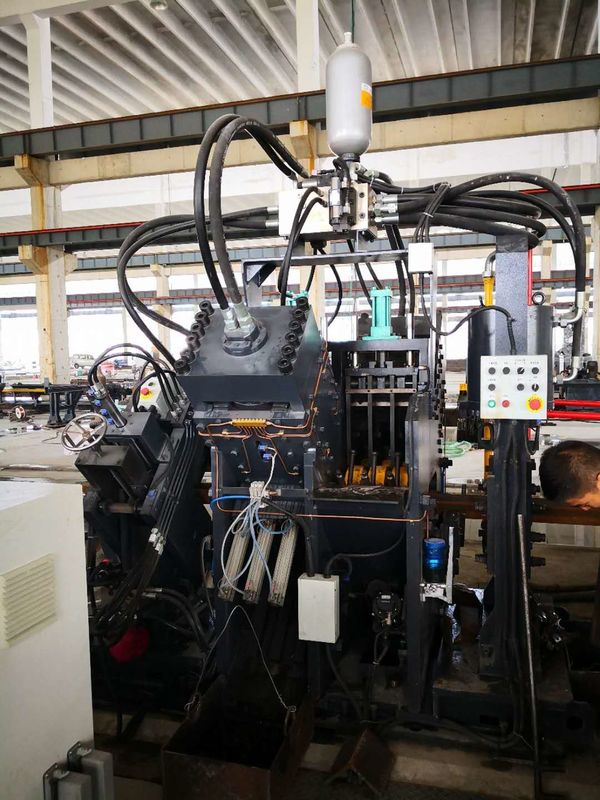

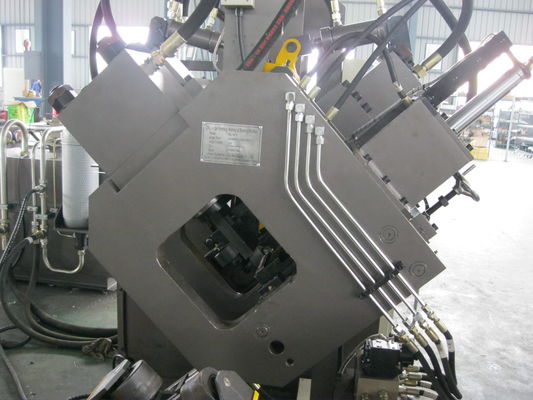

ponseenheid

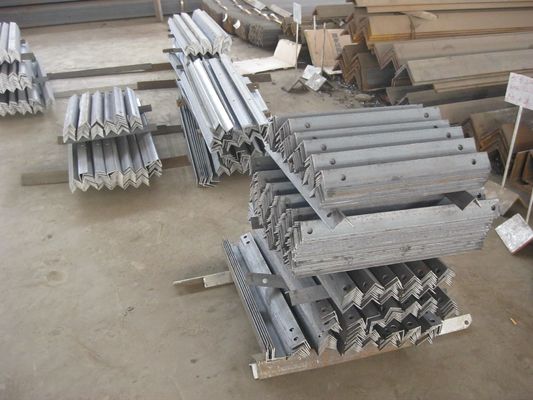

Afgewerkt werkstuk
