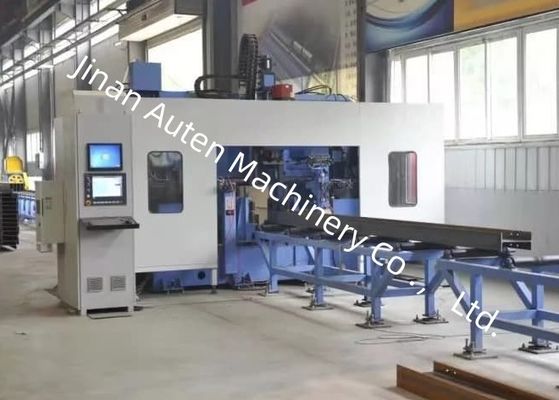

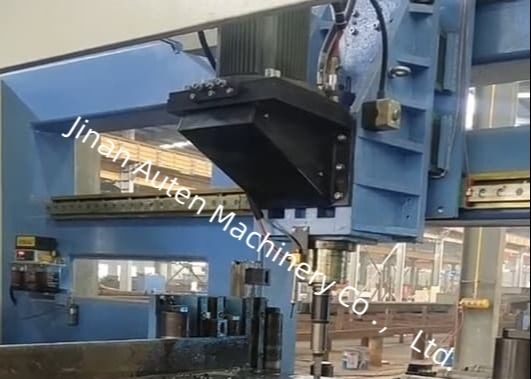

Breedtebereik 150~1250mm CNC H-balk boren Markering en Tapping Machine BT40 Spindelboring Taper
Componenten:
Deze productielijn bestaat voornamelijk uit onderdelen, waaronder een horizontale materiaalbelastingstabel, een 3D-boormachine, een 3D-boorvoedingskanaal, een 3D-boorvoedingstoestel,een 3D-boorontladingskanaal, een koelsysteem, een hydraulisch systeem, een pneumatisch systeem, een smeersysteem, een elektrisch systeem en anderen.
De productielijn heeft een vast bed en een bewegende werkstukstructuur, waardoor de geautomatiseerde productie wordt vergemakkelijkt.
Hoofdstukken:
| Parameter |
Waarde |
| Grootte van het werkstuk |
Breedtebereik |
150 ∼ 1250 mm |
| Hoogtebereik |
100 ‰ 600 mm |
| Lengtebereik van de grondstof |
2000 ∼ 12000 mm |
| Lengtebereik van het eindwerkstuk |
2000 ∼ 12000 mm |
| Borerspoel |
Aantal boorspindels |
3 |
| Spindelboorconic |
BT2vrijwilligerswerk |
| Spindelmotorvermogen |
11 kW |
| Rotatiesnelheid |
200 tot 3000 r/min |
| Diameterbereik van de boor |
φ5~φ30 |
| CNC-as |
X-asservo-motorvermogen |
Ongeveer 4,4 kW. |
| Maximaal toerental op de X-as |
40 m/min |
| Servomotorvermogen voor het boren van de horizontale plaatsingsas |
Ongeveer 1,5 kW. |
| Max. snelheid van de horizontale booraxis |
10 m/min |
| Vermogen van de servomotor van de boorhorizontale voedingsas |
Ongeveer 2 kW. |
| Max. snelheid van de horizontale booraxis |
10 m/min |
| Servomotorvermogen voor de verticale positioneringsas van het boren |
Ongeveer 3 kW. |
| Max. snelheid van de boorverticale plaatsingsas |
10 m/min |
| Servomotorvermogen voor boorverticale voedingsas |
Ongeveer 3 kW. |
| Max. snelheid van de boorverticale voeraxis |
10 m/min |
| Gereedschapsmagazin |
Hoeveelheid |
3 sets |
| Type |
in-line type |
| Hoeveelheid gereedschap |
4 x 3 |
| Hydraulische markeringseenheid |
Qty. van de tekens |
36 |
| Taalgrootte |
Φ10 |
1. laden horizontale materiaal tabel
Het is samengesteld uit een materiaal tafelbeugel, een transportketen, een reductiemotor en andere componenten, die dienen om staalmaterialen naar het voedingskanaal te vervoeren.
De horizontale laadstafel is aangesloten op de door de opdrachtgever aangekochte rechtmachine.
2. Driedimensionaal boorvoerkanaal
Het driedimensionale boorvoerkanaal maakt gebruik van een krachtrol om verbinding te maken met de rechtlijningsmachine van de klant, de rechtgestelde profielen te ontvangen,en ze automatisch overbrengen naar de klempositie van de voedingswagenIn deze configuratie bedraagt de hoogte van het bovenste vlak van de rol van de grond 800 mm; indien de hoogte van de rechtmakerij verschilt, moeten door de gebruiker aanpassingen worden aangebracht.
Het voedingskanaal is ontworpen om de te verwerken werkstukken te vervoeren.Een foto-elektrische schakelaar is geïnstalleerd aan de voorkant van het kanaal om de voorkant van het werkstuk te detecteren en de X-richting verwerking referentie te bepalenDe zijdelingse drukmachine drukt het werkstuk stevig tegen de zijdelingse positioneringsrollers, waardoor het werkstuk ruw in de Y-richting wordt geplaatst.
3. Drie-dimensionale boorvoertrolley
Het is samengesteld uit tandwielen, servomotoren en manipulatoren.met een vermogen van niet meer dan 50 W,Wanneer de manipulator een werkstuk vastklemt, wordt het aangedreven door de servomotor en wordt het werkstuk in de X-richting gevoed door de transmissie van het versnellingsrack.het waarborgen van de nauwkeurigheid van de verwerking van de booroperaties in de lengte.
