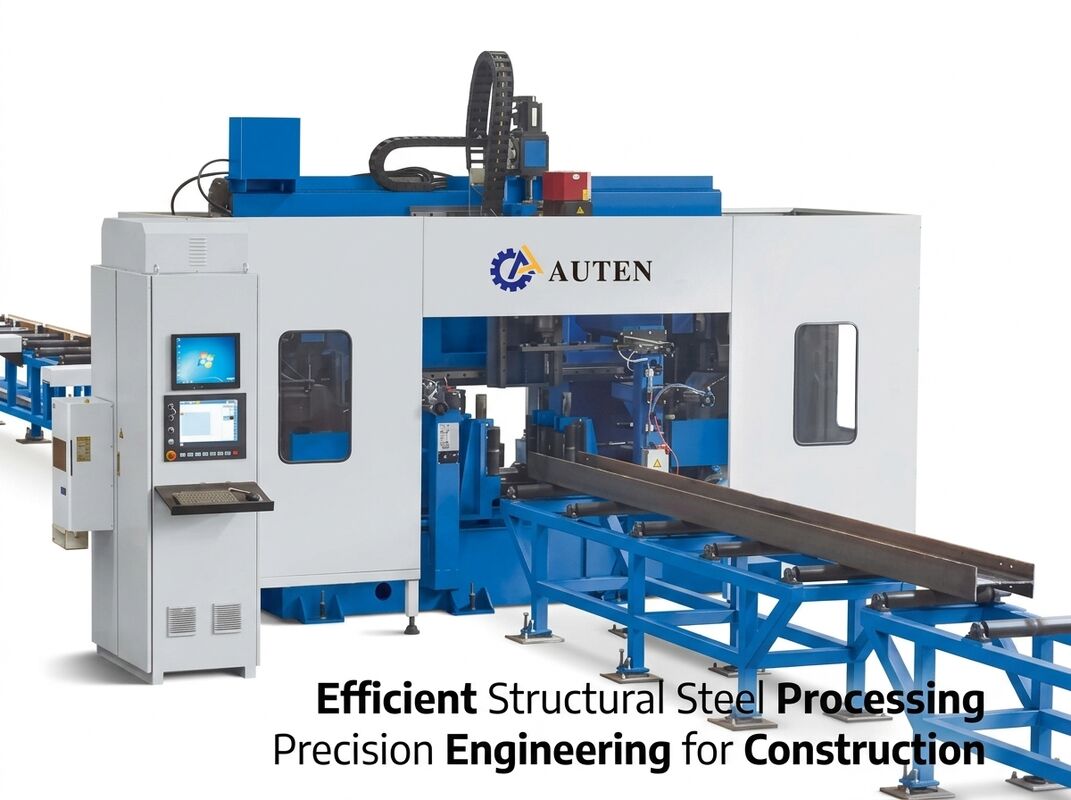

Bouwtechniek brugproject Cnc-boormachine BT40 hoofdspindel

Bouwtechniek Brugproject Gebruik Cnc Beam Drilling Machine Line BT40 Hoofdspindel

Toepassingsindustrie:

Deze werktuigmachine is speciaal ontworpen voor boorwerkzaamheden in H-vormig staal. Het maakt gebruik van drie snelle, nauwkeurige boorspindels voor het boren van werkstukken, wat een uitstekende bewerkingsnauwkeurigheid en gebruiksvriendelijke bediening oplevert. Als een zeer efficiënt kernapparaat in de staalconstructie-industrie vindt het uitgebreide toepassing in de bouwtechniek, brugprojecten, zendmasten, vakwerkconstructies en andere aanverwante sectoren.

Specificaties:

Componenten van CNC-boormachinelijn

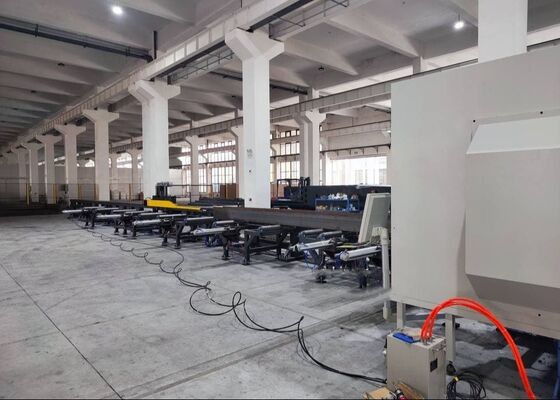

De lijn CNC-boormachines bestaat voornamelijk uit belangrijke componenten, waaronder het hoofdmachineframe, het CNC-toevoersysteem, de uitvoerband, het koelsysteem, het hydraulisch systeem, het pneumatische systeem, het smeersysteem, het elektrische systeem en een verzamelwagen voor schrootmateriaal. De productielijn heeft een vast bedontwerp gecombineerd met een beweegbare werkstukdragende structuur. Deze configuratie biedt 3D-boormogelijkheden, waardoor volledig geautomatiseerde productieprocessen mogelijk zijn en efficiënte, consistente en betrouwbare productieactiviteiten worden gegarandeerd.

1. Hoofdmachinebehuizing

Het hoofdlichaam van de machine bestaat voornamelijk uit een basis, een bed, een beweegbare schuiftafel, een kop, een bovenste persinrichting, een zijdrukinrichting en een gereedschapsmagazijn van het rijtype. Het bed wordt gekenmerkt door uitzonderlijke stijfheid en stabiliteit, waardoor het bestand is tegen de krachten en trillingen die ontstaan ​​tijdens bewerkingen met hoge snelheid. Deze structurele robuustheid zorgt ervoor dat de werktuigmachine tijdens alle operationele fasen een consistente bewerkingsprecisie behoudt.

2. Koelsysteem

De boor wordt gekoeld met behulp van een aërosolkoelsysteem, dat perslucht combineert met koelwater. Deze methode biedt voordelen zoals minimaal koelmiddelverbruik, verbeterde kostenefficiëntie, ecologische duurzaamheid en verminderde slijtage van de boor. Op de bok is een flexibel mondstuk gemonteerd, waardoor de spuitpositie gemakkelijk kan worden aangepast om een ​​continue en effectieve koeling van de boor tijdens het gebruik te garanderen.

3. Smeersysteem

Dit systeem maakt gebruik van een hybride smeersysteem, waarin zowel gecentraliseerde als handmatige methoden zijn geïntegreerd. De gecentraliseerde smeereenheid zorgt voor nauwkeurige, geplande smering van de aangewezen lineaire geleidingen en spindels, terwijl alle overige smeerpunten handmatig worden onderhouden.

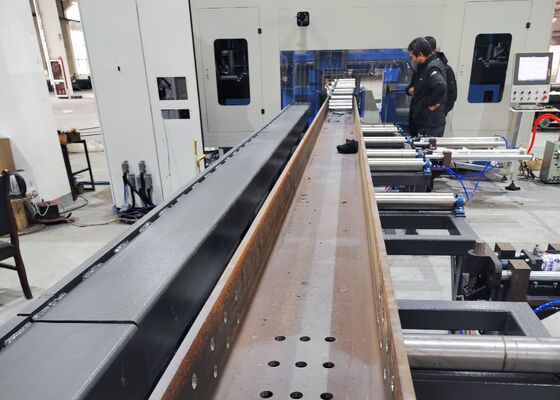

Deze werktuigmachine is speciaal ontworpen voor boor-, tap- en markeerbewerkingen op H-balken, kanaalstaal en een grote verscheidenheid aan andere stalen werkstukken. Het biedt plaats aan stalen componenten met verschillende specificaties, terwijl de hoge precisie en operationele efficiëntie gedurende de gehele verwerkingscyclus behouden blijven. Tijdens demonstratiesessies demonstreert de machine effectief zijn mogelijkheden met behulp van standaard H-balkmonsters (met variërende flensbreedtes en lijfdiktes) en kanaalstaalmonsters van verschillende afmetingen. Deze demonstratiestukken illustreren duidelijk het vermogen van de machine om nauwkeurige gatpositionering, nauwkeurig getapt schroefdraad en goed gedefinieerde markeerpatronen te realiseren, wat de uitzonderlijke nauwkeurigheid en betrouwbaarheid ervan in praktische toepassingen volledig demonstreert.

De snelle CNC H Beam-boormachine wordt voornamelijk gebruikt in werkplaatsen voor de fabricage van staalconstructies en bruggenbouwprojecten. In werkplaatsen voor staalconstructies voert het precisiebewerking uit op H-balken die worden gebruikt in raamwerken en steunelementen, waardoor een betrouwbare basis wordt geboden voor de nauwkeurige en stabiele montage van staalconstructies. Bij bruggenbouwtoepassingen voert het uiterst nauwkeurig boren uit op H-balken, waardoor de structurele integriteit wordt verbeterd en het vermogen van bruggen om langdurige belastingen te weerstaan ​​wordt gewaarborgd. De uitzonderlijke operationele efficiëntie levert betrouwbare technische ondersteuning voor deze kritieke infrastructuursectoren, waardoor een soepele en tijdige projectuitvoering wordt vergemakkelijkt.
