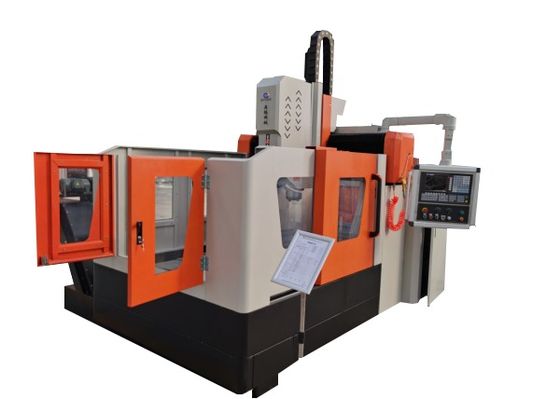

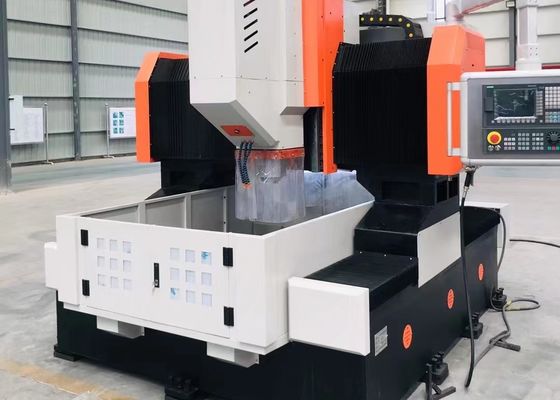

1200x1200mm Werkstukformaat CNC Plaat Boor- en Freesmachine Model Servo 11KW Spindelmotor Vermogen

1200x1200mm Werkstukformaat CNC Plaat Boor- en Freesmachine Model Servo 11KW Spindelmotorvermogen

Toepassing:

Geschikt voor boren, afschuinen, tappen en frezen van plaat/constructieonderdelen.

Het is primair bedoeld voor het efficiënt boren van werkstukken zoals flenzen, schijven, ringen en platen met een dikte binnen het effectieve bereik. Het boren van doorlopende gaten en blinde gaten kan worden bereikt op zowel onderdelen van één materiaal als composietmaterialen. Het bewerkingsproces van de machine wordt digitaal bestuurd, wat een zeer handige bediening biedt. Het maakt geautomatiseerde, zeer precieze, multi-variëteit en massaproductie mogelijk.

1. Werkbank:

Het machinebed heeft een gelaste constructie, die vóór de afwerking een secundaire gloei- en verouderingsbehandeling ondergaat. Het vertoont uitstekende dynamische en statische stijfheid zonder vervorming. Aan elke kant van de bedbasis zijn twee zeer precieze lineaire geleiderails gemonteerd, die zorgen voor een gelijkmatige krachtverdeling op de geleiderailschuiven, wat de stijfheid van de machine en de trek- en drukweerstand aanzienlijk verbetert. Het aandrijfsysteem maakt gebruik van AC-servomotoren en precisie kogelomloopspindels voor dubbelzijdige aandrijving, waardoor de portaal langs de Y-as kan bewegen. Bovendien is de werkbank uitgerust met een hydraulisch cilinderklemsysteem.

2. Mobiele Portaal:

De mobiele portaal is een gegoten component gemaakt van grijs gietijzer (HT250). Aan de voorkant van de portaal zijn twee rollende lineaire geleiderparen met een ultrahoog draagvermogen gemonteerd. Een set precisie kogelomloopspindels en een servomotor stellen de glijplaat van de aandrijfkop in staat om langs de X-as te bewegen, met een booraandrijfkop geïnstalleerd op de glijplaat van de aandrijfkop. De beweging van de portaal wordt gerealiseerd door de servomotor die de kogelmoer aandrijft om te roteren op de kogelomloopspindel via een precisiekoppeling.

3. Mobiele Glijzadel:

Het mobiele glijzadel is een precisie gietijzeren constructiecomponent. Het is uitgerust met twee CNC lineaire railgeleiders met een ultrahoog draagvermogen, een set precisie kogelomloopspindels en een zeer precieze planetaire reductiekast die is aangesloten op de servomotor. Deze configuratie dient om het gewicht van de aandrijfkop in evenwicht te brengen, de belasting op de spindel te verminderen en de levensduur van de spindel te verlengen. Het drijft de booraandrijfkop aan om langs de Z-as te bewegen, waardoor acties zoals snelle voeding, werkvoeding, intrekking en stoppen van de aandrijfkop mogelijk zijn, samen met functies voor automatische spaanafbraak, spaanafvoer en pauze.

Specificaties:
