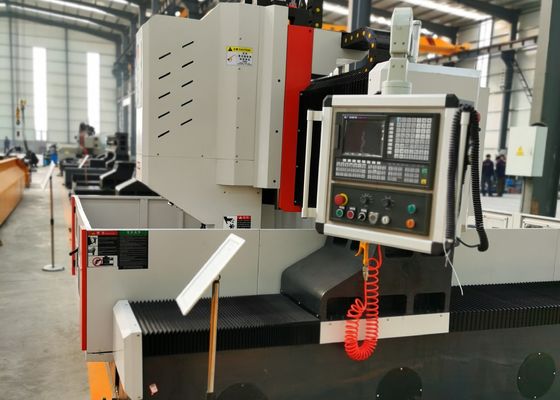

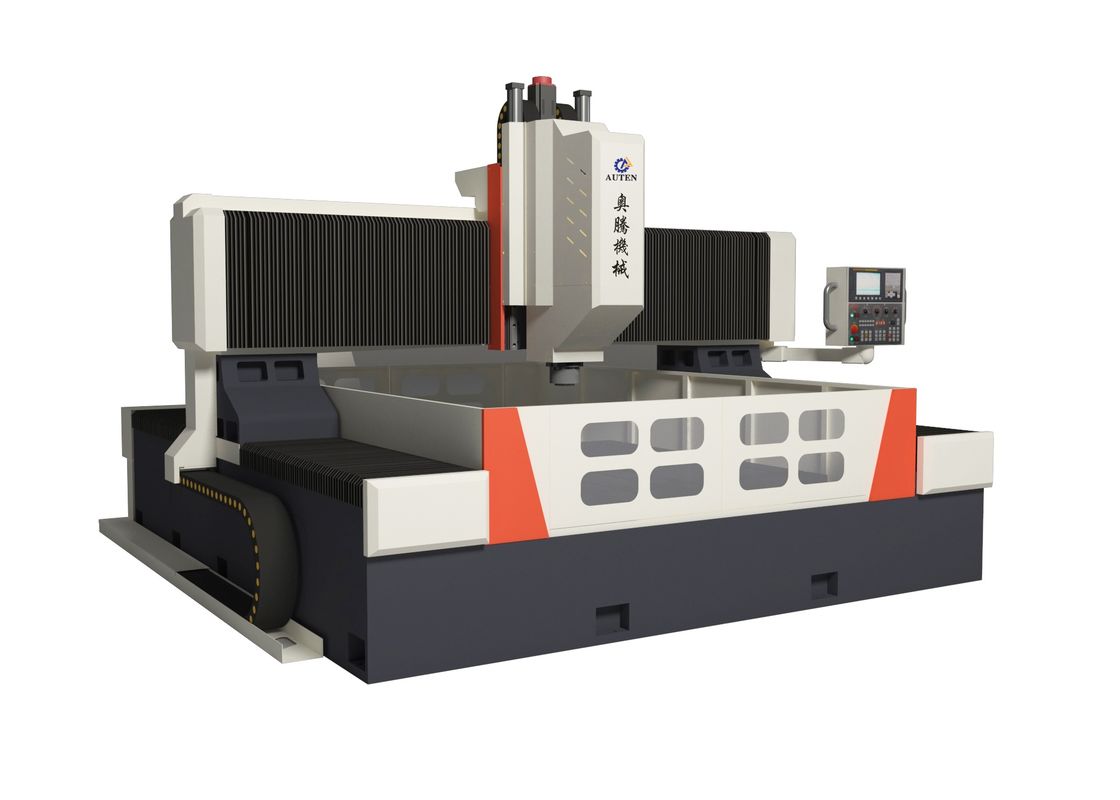

180 mm Maximale dikte CNC-plaatboren en tapmasjien Spindel Taper BT50-150

180 mm Maximale dikte CNC-plaatboren en tapmasjien Spindel Taper BT50-150

Toepassing:

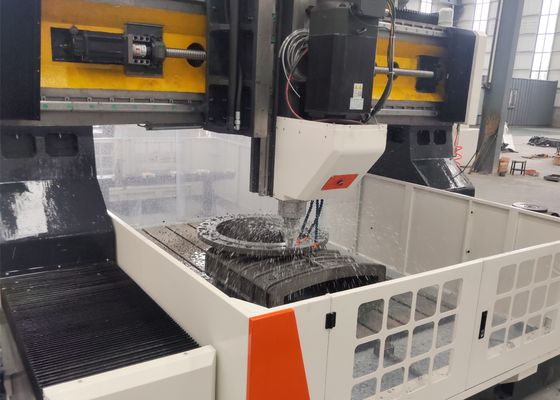

Het wordt hoofdzakelijk gebruikt voor het boren van werkstukken met een hoge efficiëntie, met inbegrip van flenzen, schijven, ringen en platen met een dikte binnen het effectieve bereik.Door middel van gaten en blinde gaten kan worden geboord op zowel enkel materiaal onderdelen en composiet materialenHet bewerkingsproces van de werktuigmachine wordt digitaal bestuurd, met een zeer handige bediening.en massaproductie.

1. Boorkrachthoofd:

De boorkrachtkop is uitgerust met een speciale servo-spindelmotor, die een tandrijke synchrone riem gebruikt voor snelheidsvermindering en koppelverhoging om een gespecialiseerde precisie-spindel aan te drijven.De spindel bevat een configuratie van zes rijen Japanse hoekcontactlagers (vier aan de voorzijde en twee aan de achterzijde) om een stapsloze snelheidsvariatie te bereiken.Het is uitgerust met een pneumatisch gereedschapssysteem, waardoor een nauwkeurige, snelle en handige vervanging van het gereedschap mogelijk is. De voedingsbeweging wordt aangedreven door servomotoren en kogelschroeven. De X- en Y-assen zijn in staat om te koppelen en nemen een halfgesloten lusbesturing aan,met een vermogen van niet meer dan 50 WDe spindel is voorzien van een BT50 conisch gat en is uitgerust met een hogesnelheids rotatieverbinding, waardoor de bewerking met een hogesnelheids U-boorcentrum mogelijk is.

2Transmissieapparaat:

De uit Taiwan ingevoerde geleidingsrails en -schuivers zijn met hoge precisie ontworpen om een soepele werking te garanderen en de capaciteit voor zware lading doeltreffend te vergroten.

a. De X-as en de Z-as gebruiken elk twee rollende lineaire leidingen als leidings- en dragende rails voor respectievelijk horizontale en verticale beweging.Deze configuratie voldoet aan de technische vereisten van hogesnelheidsboringenVoor de transmissie maken de X-as en de Z-as gebruik van wisselstroom servomotoren om precisie-balschroeven in rotatie te brengen, waardoor lineaire beweging wordt bereikt.

b. De Y-as is aan beide zijden uitgerust met twee lineaire rollende leidingen voor zware rollen, waarvan één een zijdelingse structuur heeft, die samen de Y-as glijbaan vormen.Deze opstelling voldoet aan de hoge stijfheid en sterkte eisen van het portier frame, terwijl het ook technische voordelen biedt, zoals een lage wrijvingscoëfficiënt, een hoge bewegingssnelheid, uitstekende trillingsabsorptieprestaties en een lange levensduur.De Y-as transmissie gebruikt twee servomotoren synchrone aandrijving technologie met één servomotor aan elke zijde synchrone aandrijving van de kogelschroeven te draaien, waardoor het portierframe wordt verplaatst en CNC-bewerking mogelijk wordt gemaakt.

3Automatische smeerinrichting en beschermingsinrichting:

Deze werktuigmachine is uitgerust met een originele automatische smeerinrichting met volumetrische gedeeltelijke druk uit Taiwan.met een vermogen tot automatische smeerwerking van alle kinematische paren, zoals geleidingsrailsDe X- en de Y-as van de werktuigmachine zijn voorzien van stofdichte beschermende deksels.en waterdichte spatsbeugels zijn rond de werkbank geïnstalleerd.

4. Automatische chipconveyor en circulerend koelapparaat:

Aan de achterzijde van de werkbank is een automatische chipconveyor geïnstalleerd met een filter aan het eind ervan.en de uitlaat is via een slang verbonden met het centrale waterfiltratiesysteem. koelmiddel stroomt in de chipconveyor, waarna de chipconveyor liftpomp het koelmiddel pompt in het centrale afvoerfiltratiesysteem.De gefilterde koelmiddel wordt vervolgens door een hogedrukkoelpomp in omloop gebracht voor het snijden en koelen.

Het is ook uitgerust met een schrootvervoerstrolley, die het gemakkelijk vervoeren van ijzerresten mogelijk maakt.bij hoogsnel boorwerkIn de eerste plaats wordt het gereedschap gekoeld door interne waterontlading, terwijl voor lichte freeswerkzaamheden externe koeling wordt gebruikt.

Sspecificaties:
