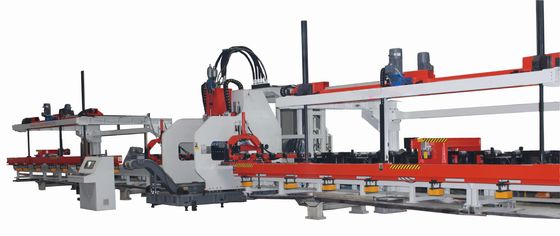

Hoog geconfigureerde 60KW Power CNC Plate 3 assen Automatische Punch Machine Hydraulische Punch Machine van Langebalken

Producten doel en kenmerken:

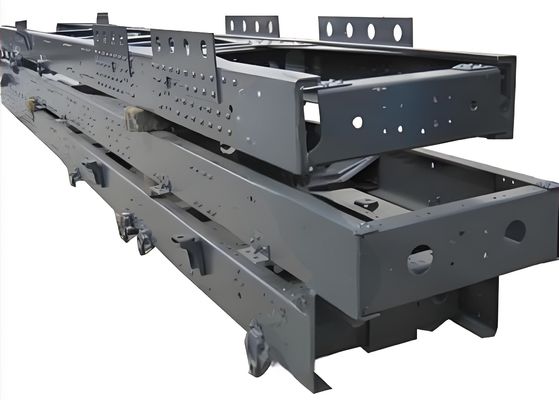

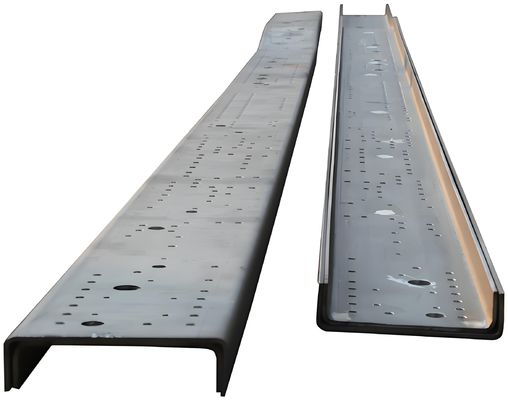

De productielijn voor het CNC-puncheren van platte platen met auto's is een complete productielijn voor het puncheren van platte auto's met longitudinale balken.Het is gebaseerd op vergelijkbare buitenlandse en binnenlandse apparatuur., in overeenstemming met de perforatiebehoeften van verschillende auto's in binnen- en buitenland, en integreert verschillende productvoordelen. ontwikkelde producten.Deze productielijn kan perfect voldoen aan de flexibele verwerkingsvereisten van verschillende frame longitudinale balken, en heeft de kenmerken van stabiliteit en hoge efficiëntie.

Samenstelling van de apparatuur

1. Voeding elektrische trolley, elektrische permanente magneet zuiger automatische voeding apparaat - 1 set;

2. Voeding elektrische trolley, elektrische permanente magneet zuiger automatische voeding apparaat - 1 set;

3. Laad- en losstapel - 1 set;

4. Plaatcenters - 5 sets;

5. afvalwagen - 1 set;

6. Hoofdklem en servovo voedingsinrichting - 2 sets;

7. Hulpclampen - 2 sets;

8. Punchmachine (open type, 25 matrijzen) - 1 set;

9. Afvoerapparaat - 1 set;

10. Hydraulisch systeem (olie koeling) - 1 set;

11. Pneumatisch systeem - 1 set;

12. smeersysteem - 1 set;

13Elektrisch besturingssysteem - 1 set;

14Automatisch programmeringsprogramma - 1 set;

15. Convexe en concave vormen - 1 set;

Hoofdparameters van de verwerking van lengtebalken:

1Verwerking van materiaalgegevens:

Plaatdikte mm: 4-9

Materiaal treksterkte (Mpa): max.750

Werkstuklengte (mm): 4000-12000

Breedte van het stuk (mm): 250-600

Afstand van het werkstuk (mm): ≤7/12M

Ruwheid van het werkstuk X ((mm): ≤8/1M ≤20/12M

Ruwheid van het werkstuk Y ((mm): ≤5 mm

2. Tabel van prestatieparameters van apparatuur en belangrijkste technische indicatoren

Nominale kracht 120 ton

Machinaal slag X: 12000 mm

Machinaal slag Y: 600 mm

Voersnelheid X: 50 m/min.

Voersnelheid Y: 30 m/min.

Genauigheid van de openingskant X: ±0,25 mm/200 mm

± 0,35 mm/400 mm

±0,50 mm/12000 mm

Hoofdpuntsnauwkeurigheid Y (mm) ±0.3

Diagonale nauwkeurigheid van rechthoekig gegroepeerde gaten: ±0,4 mm/300 mm

Modules: 25

Max. bewerkingsopening (mm) Φ60 (binnen het nominale krachtbereik van het werktuig)

Aantal vormen: 1 set

3Gegevens die nodig zijn voor programmering:

Materiaalsterkte, materiaaldikte; Stringer-elektronisch tekenbestand (in een formaat dat door automatische programmering herkenbaar is);

De belangrijkste technische parameters van de productielijn
