Langsbalkbewerking Machine Lijn 3 Assen Handmatig of Automatisch Optioneel CNC Plaatpons machine en Servomotor Voeding

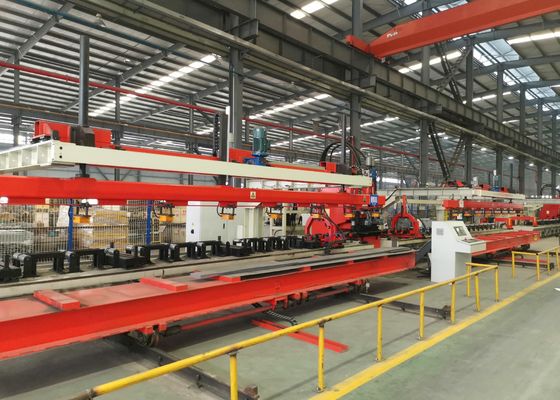

Inleiding tot de samenstelling van de productielijnapparatuur

Processtroom: Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping, hulpclamping en verwerking→punching Finished→Automatisch elektromagnetisch lossen van het werkstuk.

De verwerkingsmethode is van het filtertype, d.w.z. de longitudinale straal wordt alleen naar voren gevoerd bij het punteren.

De belangrijkste technische parameters van de productielijn

De structuur van elk mechanisch apparaat:

1. Elektrische trollie met een lengtebalk:

De trolley kan door middel van knoppen worden bediend om uit de lijn te rijden en na het laden van de pallets die door de kraan worden gehesen, zal deze terugrijden naar de laadpositie;De lading van de trolley is niet minder dan 20 ton, en de slag is 1,5 m.

2Elektromagnetische automatische voedingsinrichting met zuiger

De inrichting bestaat uit een beugel, een bewegende straal en een aandrijfinrichting, een zuigbekerstraal en een hefapparaat, een zuigbekerbesturingssysteem, enz.;
Er is een plaat detectie staaf op de zuigbeker balk, die automatisch kan stoppen wanneer het de hoogte van de plaat bereikt, en kan detecteren of er een plaat en of het wordt gezuigd,en het werk is stabiel en betrouwbaar;
Het opheffen en verlagen van de zuigbekerstraal wordt geleid door een leidstang om een synchrone opheffing te garanderen; de bewegende straal heeft een goede stijfheid,en de voor- en achterbeweging wordt geleid door een geleidingsrail om de synchronisatie aan beide uiteinden te waarborgen;
De elektromagnetische chuck behoudt de elektromagnetische kracht wanneer deze is uitgeschakeld en keert de demagnetisering om wanneer deze wordt aangedreven, wat veilig en betrouwbaar is.

3.Langetermijnrollen tafel

met een diameter van niet meer dan 50 mm,

Beide uiteinden van de roller worden ondersteund door lagers, de roller heeft een goede stijfheid en slagvastheid en het plaatje beweegt zich erop;
