Inleiding

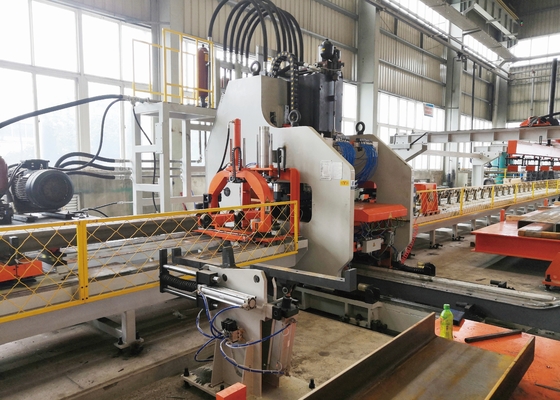

De CNC Pons Productielijn voor Auto Platte Langsbalken is een uitgebreid productiesysteem dat is gewijd aan ponsbewerkingen op auto platte langsbalken. Ontwikkeld door te putten uit vergelijkbare apparatuur van zowel binnenlandse als internationale markten, in lijn met de ponsvereisten van diverse voertuigframes wereldwijd, en door de sterke punten van verschillende producten te integreren, is deze productielijn zorgvuldig ontworpen. Het is in staat om perfect te voldoen aan de flexibele verwerkingsbehoeften van verschillende frame langsbalken, en wordt gekenmerkt door stabiliteit en hoge efficiëntie.

Productielijn apparatuur samenstelling introductie Processtroom:

Langsbalk voorbereiding→langsbalk elektromagnetische automatische toevoer→langsbalk materiaal automatische positionering→achterkant klemmen en hulpklemmen→werkstuk komt de ponsmachine binnen en wordt bewerkt→toevoereinde klemmen, hulpklemmen en bewerking→ponsen Afgewerkt→Werkstuk elektromagnetische automatische lossing De verwerkingsmethode is filtertype, dat wil zeggen, de langsbalk voedt alleen vooruit bij het ponsen.

De structuur van elk mechanisch apparaat:

1. Langsbalk dragende elektrische trolley: De trolley kan via knoppen worden bestuurd om uit de lijn te rijden, en na het laden van de pallets die door de kraan zijn gehesen, rijdt deze terug naar de laadpositie; De belasting van de trolley is niet minder dan 20 ton, en de slag is 1,5 m.

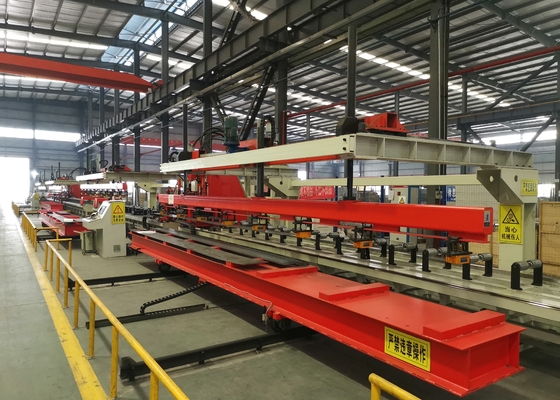

2. Elektromagnetische zuignap automatische toevoerapparaat:

Het apparaat bestaat uit beugel, bewegende balk en zijn aandrijfmechanisme, zuignapbalk en hefmechanisme, zuignap controlesysteem, etc.; Er is een plaatdetectiestaaf op de zuignapbalk, die automatisch kan stoppen wanneer deze de hoogte van de plaat bereikt, en kan detecteren of er een plaat is en of deze is aangezogen, en het werk is stabiel en betrouwbaar;

Het heffen en laten zakken van de zuignapbalk wordt geleid door een geleidestang om synchroon heffen te garanderen; de bewegende balk heeft een goede stijfheid, en de voor- en achterwaartse beweging wordt geleid door een geleiderail om synchronisatie aan beide uiteinden te garanderen;

De elektromagnetische klauw behoudt de elektromagnetische kracht wanneer deze uit staat, en keert de demagnetisatie om wanneer deze onder spanning staat, wat veilig en betrouwbaar is.

Belangrijkste technische parameters:
