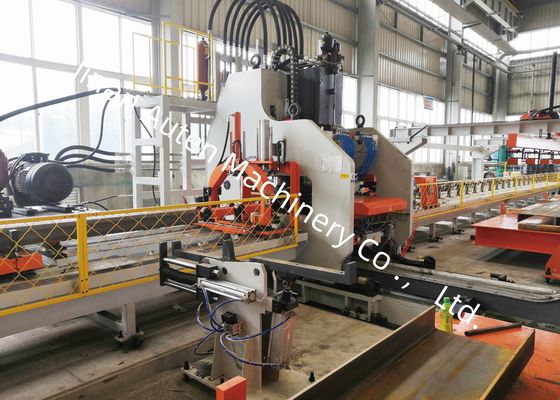

3-6mm Dikte Vrachtwagenbalk CNC Pons Productielijn 750Mpa Materiaal Treksterkte
Toepassing:
Deze machine is een gespecialiseerd stuk apparatuur ontworpen voor het ponsen van gaten in platte longitudinale balken binnen de auto-industrie.
Belangrijkste technische parameters:
| Nr. |
Naam |
Waarde |
| 1 |
Nominale kracht |
1200KN |
| 2 |
Verwerkingsplaatgrootte en -bereik |
| 3 |
Lengte |
4000～8000mm |
| Breedte |
200～550mm |
| Dikte |
3～6mm |
| Inkomend plaatstaal sikkelvormige buiging |
≤7mm/10m |
| X-as plaat ongelijkheid |
≤10mm/1000mm ,≤20mm/8000mm |
| Y-as plaat ongelijkheid |
5mm |
| Plaat kromtrekken |
≤50mm |
| Mechanische eigenschappen van plaatstaal |
σb=510～850N/mm2 |
| 4 |
Max. ponsdiameter |
φ60mm (De maximale ponskracht overschrijdt de nominale kracht van de machine niet.) |
| 5 |
Aantal modules |
25 stuks |
| 6 |
Max. snelheid |
| X-as |
Max=50m/min |
| Y-as |
Max=30m/min |
| 7 |
Verwerkingsnauwkeurigheid |
| X-as |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Y-as |
±0.2 mm / 600 mm |
| 8 |
Verwerkingsmethode |
Filtratie |
| 9 |
Referentie |
De X-as is langs de lengte van de plaat en de X-coördinaat van het gat is gebaseerd op het einde van de plaat.
De Y-as is de breedte van de plaat en het referentiepunt is de middellijn. |
| 11 |
Bedrijfsmodus |
Handmatig, automatisch
|
Structurele samenstelling:

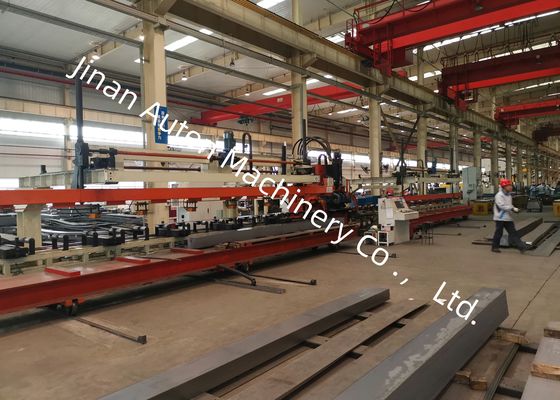

Deze machine bestaat voornamelijk uit een automatisch laad- en losapparaat, een centreerapparaat voor automatische compensatie van platen met variabele secties, een invoerapparaat, een ponseenheid, een automatisch afvalafvoertoestel, samen met hydraulische, elektrische en pneumatische systemen.
Producteigenschappen:
1. Het besturingssysteem bevat het SIEMENS 828D CNC-systeem, met voeding aangedreven door servomotoren, wat zorgt voor een hoge operationele efficiëntie en consistente werkstukprecisie.
2. Een servo centraal centreerapparaat is gemonteerd op de invoersteunrol, geschikt voor het verwerken van platen met variabele dwarsdoorsnede met een hoogteverschil van 0-200 mm.
3. Er kunnen maximaal 25 mallen met verschillende diameters worden gemonteerd, waarbij het installatieproces snel en eenvoudig is.
4. Het laden, ponsen en lossen van platen is volledig geautomatiseerd, waardoor de operationele intensiteit wordt verminderd.
5. Afvalmaterialen worden automatisch afgevoerd en verzameld.
Het toont een reeks afgewerkte longitudinale balkmonsters die door de lijn zijn verwerkt, die verschillende specificaties dekken die worden gebruikt in mijnbouwtrucks en speciale voertuigen. Deze monsters tonen duidelijk de nauwkeurigheid van de gatposities, de gladheid van de ponsranden en de algehele structurele integriteit die is bereikt, waardoor klanten en inspecteurs de prestaties van de apparatuur visueel kunnen verifiëren.
