4-9mm Plaatdikte Vrachtwagenbalk CNC Pons Productielijn 4000-12000 mm Werkstuklengte
Toepassing:
De Productielijn voor Langsbalken in de Automobielindustrie is een zeer efficiënte, uiterst precieze geautomatiseerde plaatbewerking apparatuur die door ons bedrijf op maat is ontwikkeld, specifiek voor het ponsen van hoogwaardige langsbalken voor auto's. Het is ontworpen voor het ponsen van langsbalken van ultra-brede en ultra-dikke voertuigen, waaronder mijnbouwtrucks en speciale voertuigen.
Belangrijkste technische parameters:
| Nr. |
Naam |
Waarde |
| 1 |
Nominale kracht |
1200KN |
| 2 |
Afmetingen en bereik van te bewerken plaat |
| 3 |
Lengte |
4000～8000mm |
| Breedte |
200～550mm |
| Dikte |
3～6mm |
| Inkomende plaat materiaal sikkelvormige buiging |
≤7mm/10m |
| X-as plaat ongelijkheid |
≤10mm/1000mm ,≤20mm/8000mm |
| Y-as plaat ongelijkheid |
5mm |
| Plaat kromtrekken |
≤50mm |
| Mechanische eigenschappen van het plaat materiaal |
σb=510～850N/mm2 |
| 4 |
Max. Ponsdiameter |
φ60mm |
| 5 |
Aantal modules |
25 |
| 6 |
Max. snelheid |
| X-as |
Max=50m/min |
| Y-as |
Max=30m/min |
| 7 |
Bewerkingsnauwkeurigheid |
| X-as |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Y-as |
±0.2 mm / 600 mm |
| 8 |
Bewerkingsmethode |
Filtratie |
| 9 |
Referentie |
De X-as is langs de lengte van de plaat, en de X-coördinaat van het gat is gebaseerd op het einde van de plaat; de Y-as is de breedte van de plaat, en de referentie is de middellijn.
|
| 11 |
Bedrijfsmodus |
Handmatig, automatisch |
Structurele Samenstelling

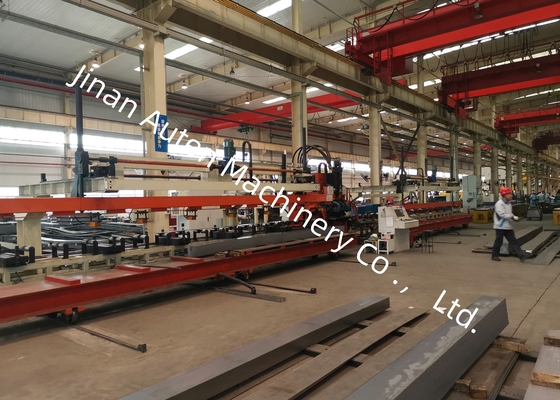

Deze machine bestaat voornamelijk uit een automatisch laad- en losmechanisme, een automatisch compensatie-centreerapparaat voor platen met variabele secties, een aanvoer mechanisme, een ponseenheid, een automatisch afvalafvoermechanisme, evenals hydraulische, elektrische en pneumatische systemen.
Productkenmerken
1. Het besturingssysteem maakt gebruik van het SIEMENS 828D CNC-systeem, met servomotor-aangedreven aanvoer. Het levert een hoge bedrijfsefficiëntie en garandeert een stabiele precisie van het werkstuk tijdens de bewerking.
2. Een servo-gecentreerd centreerapparaat is gemonteerd op de aanvoerondersteuningsrollen, geschikt voor de bewerking van platen met variabele secties met een hoogteverschil van 0–200 mm.
3. Het kan worden uitgerust met 25 mallen met verschillende diameters, en het installatieproces van de mal is snel en gemakkelijk, waardoor de stilstandtijd voor gereedschapswisselingen wordt geminimaliseerd.
4. Het laden, ponsen en lossen van platen is volledig geautomatiseerd, waardoor de arbeidsintensiteit van de operators aanzienlijk wordt verminderd.

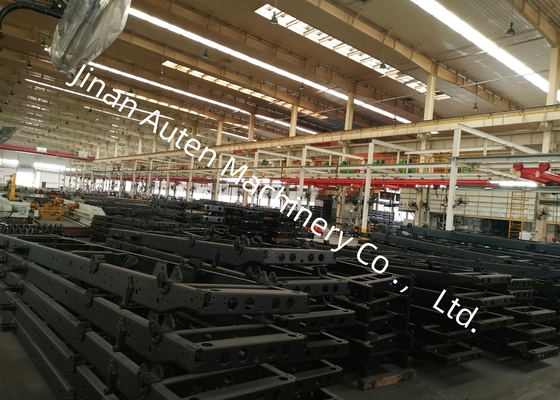

De tentoonstelling toont een reeks afgewerkte langsbalkmonsters die door deze productielijn zijn bewerkt, met verschillende specificaties die worden toegepast in mijnbouwtrucks en speciale voertuigen. Deze monsters tonen duidelijk de precisie van de gatpositionering, de gladheid van de geperforeerde randen en de bereikte algehele structurele integriteit—waardoor klanten en inspecteurs de bewerkingsprestaties van de apparatuur visueel kunnen verifiëren.
Deze machine is een gespecialiseerd stuk apparatuur dat is ontworpen voor ponsbewerkingen op platte langsbalken binnen de auto-industrie. Het is primair ontworpen voor het bewerken van de hoofdbalken van vrachtwagens en speciale voertuigen, waarbij nauwkeurig gaten worden gevormd om te voldoen aan de structurele montage-eisen van deze zware en op maat gemaakte auto-dragende componenten.
