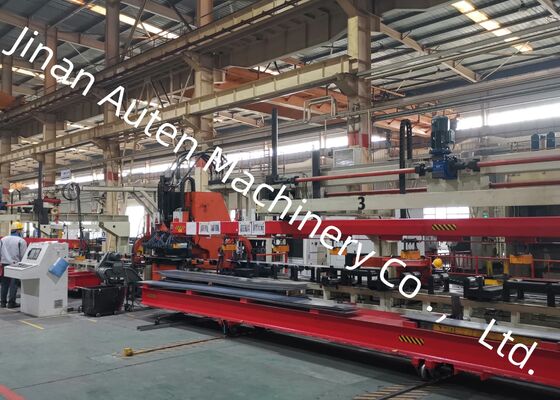

Precisie CNC plaatpons machine 1200KN nominale kracht en maximale plaatdikte capaciteit van 6mm
Productdoel en kenmerken
Deze lijn is vervaardigd als een gespecialiseerde alles-in-één productoplossing en is specifiek ontwikkeld voor het ponsen van platte langsliggers die worden gebruikt in de automobielindustrie. Door gebruik te maken van de technische basis van geavanceerde binnenlandse en internationale tegenhangers, integreert het de concurrentievoordelen van talrijke gerelateerde producten - terwijl het strikt voldoet aan de pons specificaties voor diverse wereldwijde automotive frame configuraties. Het is volledig in staat om te voldoen aan de flexibele verwerkingsbehoeften van langsliggers in verschillende automobiel frametypes, en onderscheidt zich door robuuste operationele betrouwbaarheid en superieure productie-efficiëntie.
Belangrijkste technische parameters:
| Nr. |
Naam |
Waarde |
| 1 |
Nominale kracht |
1200KN |
| 2 |
Verwerkingsplaatgrootte en -bereik |
| 3 |
Lengte |
4000～8000mm |
| Breedte |
200～550mm |
| Dikte |
3～6mm |
| Inkomend plaatmateriaal sikkelvormig buigen |
≤7mm/10m |
| X-as plaat ongelijkheid |
≤10mm/1000mm ,≤20mm/8000mm |
| Y-as plaat ongelijkheid |
5mm |
| Plaat kromtrekken |
≤50mm |
| Mechanische eigenschappen van plaatmateriaal |
σb=510～850N/mm2 |
| 4 |
Max. ponsdiameter |
φ60mm |
| 5 |
Aantal modules |
25个 |
| 6 |
Max. snelheid |
| X-as |
Max=50m/min |
| Y-as |
Max=30m/min |
| 7 |
Verwerkingsnauwkeurigheid |
| X-as |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Y-as |
±0.2 mm / 600 mm |
1. Langssteunrollentafel
Geconstrueerd met een basis en steunrollen, is deze component doelgericht ontworpen om stabiele ondersteuning te bieden voor plaatmateriaal. Elke rol is aan beide uiteinden uitgerust met lagerassemblages om een veilige en naadloze werking te garanderen. Met uitzonderlijke structurele stijfheid en sterke slagvastheid, maken de rollen consistente, wrijvingsarme beweging van platen over hun oppervlak mogelijk.
2. Centreerinrichting
Deze inrichting is geconfigureerd met 5 sets centreer- en positioneringsmechanismen, waarbij de twee centreerblokken synchroon worden aangedreven en geleid door precisiegeleiderails. Tijdens operationele cycli bedient de luchtcilinder de twee paren centreerblokken om naar elkaar toe te bewegen, waardoor nauwkeurige centrering en veilige klemming van het plaatmateriaal wordt gerealiseerd. Lineaire positioneringsmogelijkheid zorgt ervoor dat breedteafwijkingen gelijkmatig worden verdeeld over beide zijden van de plaat, waardoor consistente verwerkingsprecisie wordt gehandhaafd.
3. X-as Hoofdklemvoedingsinrichting: 2 Sets
Deze balkponslijn omvat een servomotor, precisiereducer, zwevende hydraulische klem, precisie lineaire geleiderail, precisie tandheugel en ondersteunende structuren. De servomotor brengt de kracht over om via de precisiereducer het schroefwiel in rotatie te drijven, en zet de roterende beweging verder om in lineaire beweging via het tandheugelmechanisme. Geleid door de precisie lineaire glijrail, voeren de voedingscomponenten nauwkeurige voedingsbewerkingen uit, waardoor een nauwkeurige en stabiele transport van plaatmateriaal wordt gewaarborgd. De voedingsklem neemt een zwevend structureel ontwerp aan, dat een sterke aanpassing biedt aan licht kromgetrokken plaatmateriaal. Het wordt gekenmerkt door een hoge klemkracht, betrouwbare klemprestaties en consistente operationele stabiliteit.

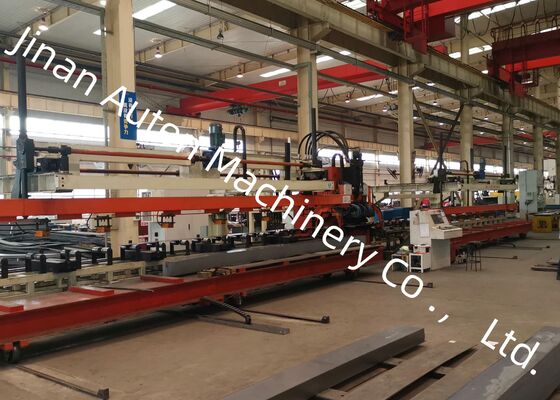

De CNC ponslijn voor automotive langsligger platte platen neemt een push-pull klemopstelling aan. Het klemmecanisme zet de middelste secties aan beide uiteinden van de langsligger vast. Deze klemmethode zorgt voor een betrouwbare fixatie van platen met afwijkingen in de randhoogte. De kleminrichtingen zijn symmetrisch gepositioneerd aan weerszijden van de hoofdmachine-eenheid.
Op de tentoonstelling wordt een zorgvuldig samengestelde selectie van afgewerkte langsligger samples - exclusief geproduceerd via deze productielijn - tentoongesteld. Deze samples bestrijken een uitgebreid scala aan specificaties die zijn aangepast voor mijnbouwtrucks en speciale voertuigen. Ze dienen als een overtuigende demonstratie van de kernprestaties van de apparatuur, waaronder nauwkeurige gatpositionering, gladde geperforeerde randen en de algehele structurele stabiliteit van de afgewerkte werkstukken.
Deze platte balkponsapparatuurlijn voor lichte vrachtwagens is een op maat ontwikkelde oplossing, specifiek ontworpen voor het ponsen van automotive platte langsliggers. Het is primair ontworpen om de hoofdbalken van vrachtwagens en speciale voertuigen te verwerken, en levert zeer nauwkeurige gatbewerking om te voldoen aan de structurele montage-eisen van deze zware en op maat gemaakte automotive dragende componenten.
