Dikte 6 mm CNC Truck Beam Punching Machine Maximale snelheid 50m/min Voor flexibele verwerking van balken
Doel en kenmerken van het product

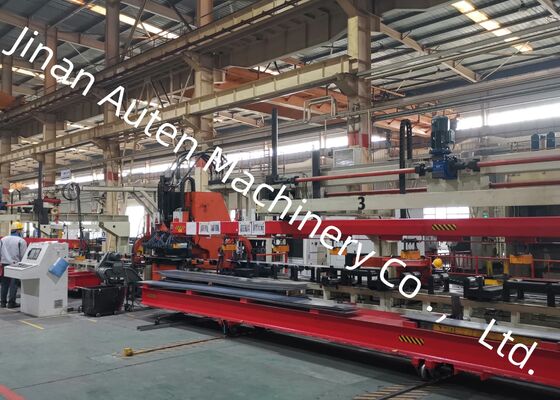

Dit systeem is ontworpen als een geïntegreerde, toepassingsspecifieke productielijn en is speciaal ontworpen voor het perforeren van vlakke lengtebalken die worden gebruikt in de automobielindustrie..Het gebruik maken van de technische architecturen van de beste nationale en internationale tegenhangers,het integreert de belangrijkste concurrentievoordelen van een reeks aanverwante producten, terwijl het strikt voldoet aan de perforatiespecificaties voor verschillende wereldwijde automobielframeontwerpenHet systeem voldoet volledig aan de flexibele verwerkingsvereisten van lengtebalken in verschillende automobielframeconfiguraties.en onderscheidt zich door een superieure operationele stabiliteit en uitstekende productie-efficiëntie.
Belangrijkste technische parameters:
| - Nee, dat is niet waar. |
Naam |
Waarde |
| 1 |
Nominale kracht |
1200KN |
| 2 |
Grootte en bereik van de verwerkingsplaat |
| 3 |
Lange |
4000 ∼ 8000 mm |
| Breedte |
200 ̊550 mm |
| Dikte |
3 ‰ 6 mm |
| Inkomend plaatmateriaal sikkelbuiging |
≤ 7 mm/10 m |
| Onregelmatigheid van het plaatje op de X-as |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Onregelmatigheid van de plaat op de Y-as |
5 mm |
| Vervorming van platen |
≤ 50 mm |
| Mechanische eigenschappen van het plaatmateriaal |
σb=510850N/mm2 |
| 4 |
Max. doorboordingsdiameter |
φ60 mm |
| 5 |
Aantal modules |
Vijfentwintig. |
| 6 |
Max. snelheid |
| X-as |
Max = 50 m/min |
| Y-as |
Max = 30 m/min |
| 7 |
Bewerkingsnauwkeurigheid |
| X-as |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Y-as |
±0,2 mm / 600 mm |
1. Lange steun roltafel
Dit onderdeel is gebouwd met een zware fundering en met precisiebewerkte steunrollers en is op maat ontworpen om consistente, stabiele steun te bieden voor plaatwerkstukken.Bij elke rol zijn aan beide uiteinden hoogwaardige lagers gemonteerdDe rollers zijn uitzonderlijk stijf en krachtig tegen schokken.laag wrijvingstransport van plaatmaterialen over hun oppervlak.
2. Centrerend apparaat
Dit apparaat is uitgerust met vijf sets middel- en plaatsingsmechanismen, waarbij de twee middelblokken synchroon worden aangedreven en geleid door zeer nauwkeurige geleidingsrails.In de loop van de operationele cycli, de luchtcilinder stuwt de twee paren middelblokken in tegengestelde richting naar elkaar toe, waardoor een nauwkeurige middelpunt en stevige klem van het plaatmateriaal worden gerealiseerd.Het lineaire positioneringsvermogen zorgt ervoor dat de breedteafwijkingen gelijkmatig worden verdeeld over beide zijden van het vel, waarbij de consistentheid van de verwerkingsnauwkeurigheid gedurende het gehele productieproces behouden blijft.
3. X-as hoofdklemvoeding: 2 sets
Deze productielijn bestaat uit servomotoren, precisieverminderingsapparaten, drijvende hydraulische klemmen, precisie lineaire geleidingsrails, precisie-racks en dragerconstructies.De servomotor zendt stroom om de spiraalvormige tandwiel te draaien via de precisie reducer, en zet verder rotatiebeweging om in lineaire beweging door het rack-and-pinion mechanisme.de voedingsonderdelen voeren voedingswerkzaamheden met hoge precisie uitDe voedingsclampen hebben een drijvend constructieontwerp, waardoor ze zeer goed kunnen worden aangepast aan licht vervormd plaatmateriaal.Dit apparaat wordt gekenmerkt door een aanzienlijke klemkracht, betrouwbare klemprestaties en consistente bedrijfsstabiliteit.
De CNC-punchlijn voor platte platen van automobiellangstrekken heeft een druk-trek-klemconfiguratie.Het klemmechanisme bevestigt de middelste delen aan beide uiteinden van de lengtebalkDeze klemmethode zorgt voor een betrouwbare immobilisatie van platte platen met afwijkingen van de randhoogte.

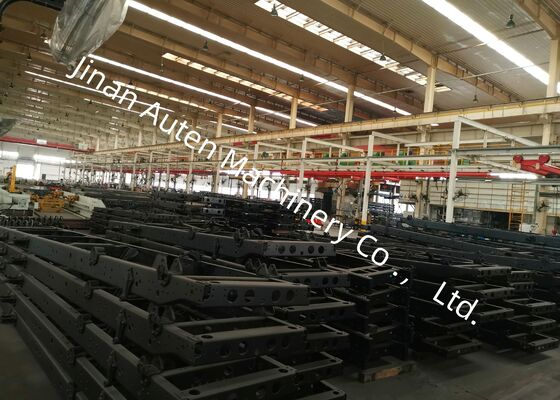

Op de tentoonstelling is een zorgvuldig samengesteld assortiment afgewerkte langwerpbalkmonsters, die uitsluitend door deze productielijn zijn geproduceerd, te zien.Deze monsters bestrijken een volledig spectrum van specificaties die zijn afgestemd op mijnbouwtrucks en voertuigen voor speciaal gebruik, als een overtuigend bewijs van de kern prestatie eigenschappen van de apparatuur, met inbegrip van precieze gat positionering, gladde geperst randen,en de algehele structurele stabiliteit van de eindwerkstukken.
Deze lijn voor het perforeren van platte balken voor lichte vrachtwagens is een op maat ontwikkelde oplossing, speciaal ontworpen voor het perforeren van platte lengtebalken in de automobielindustrie.met een breedte van niet meer dan 15 mm, biedt het een hoge precisie gat fabricage om te voldoen aan de structurele assemblage vereisten van deze zware en op maat vervaardigde auto dragende componenten.
