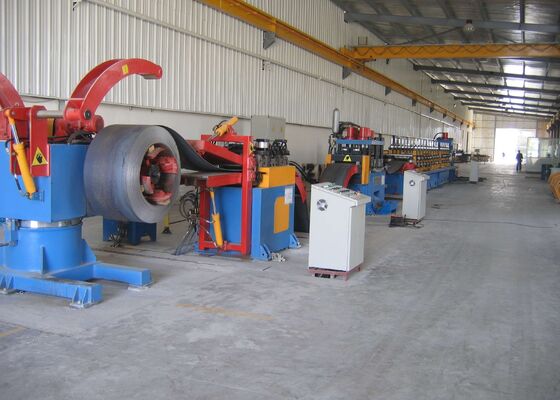

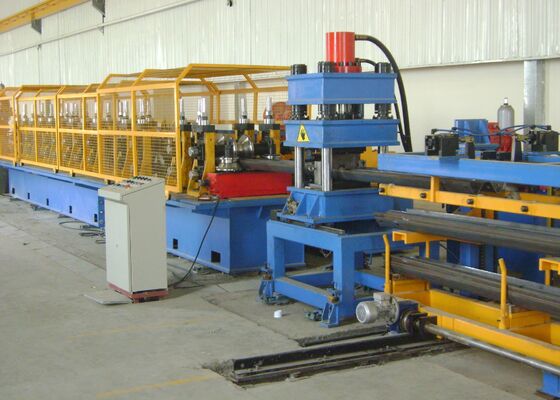

Model RF300 Snelweg Twee-Golf Koudbuig Vormen Automatische Productielijn Voor Leuninggebruik

Model RF300 Highway Two-Wave Cold Bending Forming Automatic Production Line voor gebruik op de wachtrail

Inleiding tot het product:

De productielijnen voor de wegbeveiliging kunnen worden gevormd met een enkel plaatje van een veelvoudig proces, een ononderbroken productieproces, een vaste ontwikkeling,gelijkstellingDe productielijn heeft een hoge productiesnelheid.productie van on-line punch- en continuvorming, gemakkelijk te bedienen en minder arbeid in te zetten.

Productconfiguratie:

Opmerking: De tekening van het type karton is onderworpen aan de tekening die definitief is ondertekend en bevestigd door koper en verkoper.

Productieproces:

De productielijn wordt volgens de volgende processtroom geëxploiteerd:Onrolling → Loop (opslag) → Servo-nivellering → 315T perforeren (snijden) + perforeren en versterken → koud buigen → ontladen

Configuratie en doel van de eenheid

Onroller - 1 set

Onwikkeling: de machine is in eenmalige standstand.en de hydraulische kracht drijft het spanningsapparaat van de ontwaaiersacht om de spoel op de ontwaaiersacht te bevestigenDe spanningsstructuur is een wigtype en de werkstaat is stabiel en betrouwbaar.

Wanneer de spoel op de spoelwals wordt gemonteerd, draait de spoelwals actief tijdens de werkelijke werking van de hele lijn,en de trekkracht komt van de onrolmotor. De ontroller kan de spoel automatisch loslaten volgens de loopsnelheid van de hele lijn.de ontroller is voorzien van een pneumatische reminrichting.
De ontwikkelmachine bevat tevens 4 buffers en een drukarm om te voorkomen dat de spoel tijdens het ontwikkelproces losvalt en de veiligheid van de bediener te waarborgen.

opslag (silo) - 2 sets

Doel: wordt gebruikt om de snelheidsverschillen tussen het loslopen van de evenwichtmachine en de punchmachine en de punchmachine en de rollbuigmachine te bufferen en de afwijking te corrigeren.Het zorgt ervoor dat de hele lijn soepel en volledig loopt..

Structuur: Het opslagapparaat bestaat uit twee onderdelen: boogrollers en drager; er zijn vier groepen boogrollers die aan beide zijden van twee opslagbakken worden geplaatst.Zij zijn samengesteld uit boogramen en een groep flexibele rollen.Het oppervlak van de rollen is gehard gechroomd. In de put van de ontladingsbak is een foto-elektrische schakelaar geïnstalleerd om de positie van de materiaalrol die de put binnengaat te regelen.zodat de snelheid van elk werkende onderdeel perfect kan worden afgestemd.

Servo-nivellervoeder - 1 set

Doel: Voer het plaatmateriaal in op de werkelijke stappenlengte die nodig is voor het punchsen.De voedingsnauwkeurigheid is nauwkeurig zonder cumulatieve tolerantie.

Het heeft 5 rollen (2 rollen op de bovenste laag, 3 rollen op de onderste laag, schroefregeling), 1 paar geleidingsrollers, pneumatische klem van voedingsrollers,frequentieomrekeningssnelheidsregeling, en elektrische schakelaars.De voorzijde van de nivelmachine is ook uitgerust met een telescopische schopkop en een persapparaat om ervoor te zorgen dat de grondstofrol soepel en veilig de nivelmachine binnenkomt.
Structuur: Het bestaat uit een frame, een klemsysteem en een servo aandrijfsysteem.
