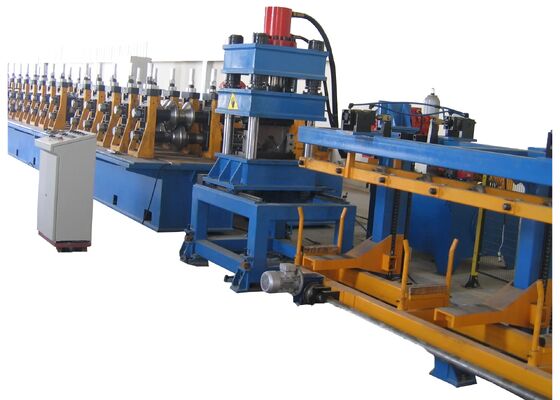

Automatische machine voor het vormen van vangrailrollen voor snelwegen Ф508mm binnendiameter van de spoel

Automatische snelwegvangrail rolvormende balkplaatproductiemachine Ф508mm binnendiameter van de spoel

Productintroductie:

Snelwegvangrailvormlijn snelwegbeschermingsbewakingsproductielijn vangrailvormlijn Kan de originele enkele plaat van multi-proces, ononderbroken productie bereiken, set afrollen, nivelleren, ponsen, vormen, scheren in één continue productie, zodat het uiterlijk van het product standaard is, ponsen consistente installatie is eenvoudig. De productielijn heeft een hoge productiesnelheid, online ponsen en continue vormproductie, gemakkelijk te bedienen en minder arbeid te gebruiken.

Productconfiguratie:

Opmerking: De plaattypetekening is onderworpen aan de tekening die uiteindelijk door de koper en verkoper is ondertekend en bevestigd.

Productieproces:

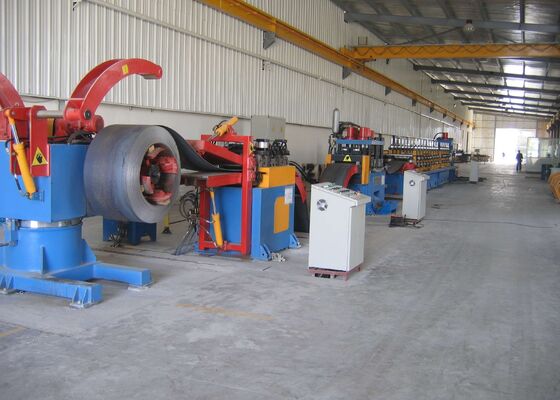

De productielijn wordt bediend volgens de volgende processtroom: Afrollen → Lus (opslag) → Servo-nivellering voeden → 315T ponsen (snijden) + pons- en versterkingspers → koud buigen → lossen

Rolvormmachine - 1 set

Doel: Wordt gebruikt om de vereiste interfacevorm te bereiken door middel van het rolbuigproces.

Structuur: De vormeenheid neemt een onafhankelijk frame (snelwisselboogstijl) aan. Aangedreven door motor en reductiemiddel, en aangedreven door een reductiekast. De vormrol wordt ontworpen door professionele software. Het materiaal is gemaakt van hoogwaardig vormstaal Cr12, met een hardheid van HRC58~62 na afschrikken (fysische eigenschappen zijn equivalent aan Amerikaans materiaal D2). Het roloppervlak is gepolijst na fijne bewerking. De rol heeft een hoge precisie en een lange levensduur.
De onderste as wordt aangedreven en de bovenste en onderste assen gebruiken zo nodig synchrone tandwielen. De hoofdaandrijving wordt aangedreven door een reductiekast. Het objectmateriaal van de reductiekast is ZG45 of staalplaatlassen.
De buitenmoer van de boog is linkshandig (onderste as) en rechtshandig (bovenste as).

Hydraulisch systeem -2 sets

Doel: 1 set levert stroom voor de afwikkelaar, laadwagen en ponsmachine; de andere set levert stroomondersteuning voor hydraulisch snijden.

Structuur: De pomp- en accumulatorcombinatiestructuur wordt gebruikt en de pons- en schaarsnelheid is snel, wat de productielijnsnelheid verbetert. De luchtgekoelde koeler wordt gebruikt voor warmteafvoer om te voldoen aan de productie-eisen van hoge belasting en hoge temperatuur. Dit hydraulische systeem is een snel hydraulisch systeem, geschikt voor hogesnelheidsponsen, gatenrol en scheren van koudbuigproductielijnen. De belangrijkste hydraulische componenten zijn producten van Beijing Huade.
De belangrijkste componenten zijn: oliepomp, motor, hydraulische klep, magneetventiel, filter en hydraulische olietank, enz.
Het hydraulische systeem gebruikt een filter en de reinheid van de olie is gegarandeerd op 6-8 niveaus.

Elektrische besturingseenheid -1 set

De hele lijn neemt een mens-machine-besturingsmodus aan die PLC en touchscreen combineert. De specificaties, hoeveelheid en systeemparameters van de onderdelen kunnen via het touchscreen worden ingesteld. Meerdere sets bedieningsinstructies kunnen in één keer worden opgeslagen. Het heeft een hoge mate van automatisering en heeft een alarmfunctie in geval van een afwijking in de productielijn. De werking van de gehele productielijn kan worden bewaakt via het besturingssysteem. Na stroomuitval of uitschakeling in een abnormale toestand kan de verwerking worden voortgezet volgens de eerder ingestelde werkparameters.

Beschrijving van de belangrijkste elektrische componenten:
