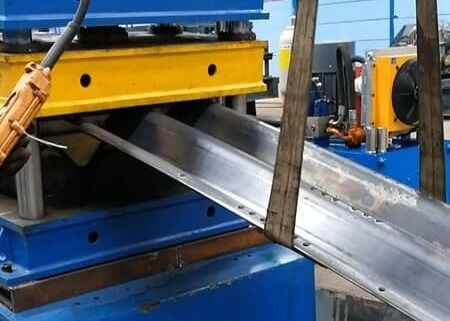

Model DFCP150 Golfplaat Rolvormlijn Met Ponsgaten Functie

Model DFCP150 Golfplaat Rollen Vormlijn Met Ponsgat Functie

Product Introductie:

Golfplaat Rollen Vormlijn kan de originele enkele plaat van multi-proces, ononderbroken productie bereiken, set afrollen, nivelleren, ponsen, vormen, scheren in één continue productie, zodat het product uiterlijk standaard is, ponsen consistente installatie is eenvoudig. De productielijn heeft een hoge productiesnelheid, on-line ponsen en continue vormproductie, gemakkelijk te bedienen en minder arbeid te gebruiken.

Product configuratie:

Opmerking: wanneer de bestelling is bevestigd, moeten beide partijen de profieltekening, ponsgat tekening en boogdeel tekening samen ondertekenen.

Productieproces:

Afroller - nivelleerder - materiaalloop—servo feeder—ponsmachine—materiaalloop-- hoofdrolvormer—snijder - werkstuk buiten

Belangrijkste componenten van de rolvormlijn:

Afroller 1 set (inclusief spoelwagen en assistent ondersteuning)

Deze afroller is een enkelkopsmodel, de motor drijft de afrollerschacht aan om de stalen spoel te openen en de hydraulische kracht zorgt ervoor dat de afrollerschacht het expansieapparaat laat werken om de stalen spoel goed op de afrollerschacht te bevestigen. De expansieonderdeelstructuur is het “wig” model. Wanneer de complete lijn in normale werking is, werkt de afroller automatisch. Om de afroller veilig te laten werken, bevat de afroller ook een pneumatische rem en een persarm.

Het beschermt de operator tijdens het werkproces.
Afroller bevat ook 4 stuks grondstof blokplaten, om de stalen spoel goed op de afrollerschacht te houden wanneer de afroller in werking is. De blokplaat kan worden geïnstalleerd en verwijderd op basis van de werkelijke vereisten.

Spoelwagen:
Het wordt gebruikt voor het laden en lossen van stalen spoelen van de afrollerschacht. De spoelwagen kan vooruit en achteruit bewegen, de motor drijft de wagen aan om te bewegen; de spoelwagensteuntafel kan omhoog en omlaag worden gebracht, de hydraulische cilinder levert stroom voor dit apparaat.
Motorvermogen van de spoelwagen: ≈3Kw (Afhankelijk van het definitieve ontwerp)

Assistent ondersteuning:
Om de afrollerschacht veilig te laten zijn bij het laden van de stalen spoel, heeft deze een assistent frame om deze te ondersteunen. Het assistent frame is een hydraulisch model, het kan omhoog en omlaag bewegen. Wanneer het assistent frame werkt, wordt het verbindingsdeel ervan automatisch vergrendeld, het kan het assistent frame stabiel houden om de afrollerschacht te ondersteunen.
Ondersteuningsgewicht: 15000 kg

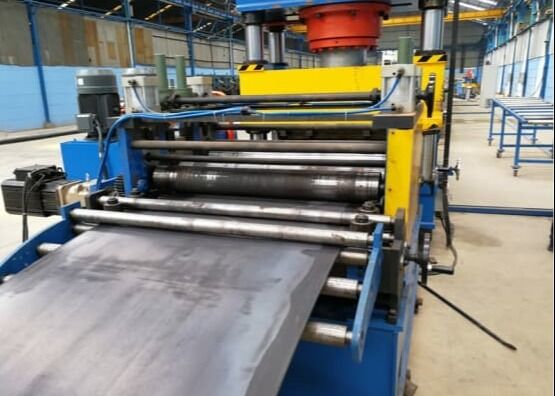

Nivelleermachine 1 set

Deze nivelleerder gebruikt een 5 rollen model. De bovenste laag heeft 2 rollen en de onderste laag heeft 3 rollen. De ruimte van de rollen die zich tussen de bovenste en onderste laag bevindt, kan handmatig worden aangepast met een schroefspindel.
Een paar geleidingsrollen zijn geïnstalleerd aan de voorkant van het nivelleerrolgedeelte, de aanvoerrol wordt goed vastgeklemd door een pneumatische cilinder. De werksnelheid van de knijprollen kan worden aangepast door een transducer, de operator kan deze bedienen op basis van de werkelijke vereisten.
Aan de voorkant van het hoofdnivelleergedeelte is een speciale Telescopische schepkop geïnstalleerd op de nivelleerbasisplaat. Wanneer de grondstof in het nivelleergedeelte komt, beweegt deze schep omhoog en geleidt de grondstof soepel in het nivelleerapparaat.

Frequentieomvormerregeling

Om ervoor te zorgen dat de grondstof stalen spoel gemakkelijk en soepel in het nivelleergedeelte komt, zijn een materiaalgeleider en persarm geïnstalleerd tussen de afroller en de nivelleerder. Dit apparaat omvat voornamelijk persarm, steuntafel, schepkop, enz. Persarm, steuntafel en schepkop worden aangedreven door een hydraulische cilinder, persarm heeft één aandrukrol, deze wordt gebruikt om de aanvoer te ondersteunen. De aandrukrol wordt aangedreven door een 3Kw motor. Dit onderdeel kan de operator helpen de grondstofplaat in het nivelleergedeelte te voeren, het bespaart de operator tijd.

Afschuif- en lasapparaat 1 set

Functie: Snijd de kop en staart van de plaat af om het lassen van de plaat te voltooien.
Structuur: Het bestaat uit een schaar, materiaal kop- en staartpersapparaat, geleidingsapparaat, lasplatform, knijpvoedingsapparaat, aandrijfsysteem, basis, enz., met verstelbare zijrollen aan de voor- en achterkant. Het frame is een profiel + staalplaat lasconstructie, hydraulisch scheren, hydraulisch persen en persplatform. Stel een koperen achterplaat in. Handmatig argonbooglassen, handmatig slijpen. De lasser moet het zelf voorbereiden.
