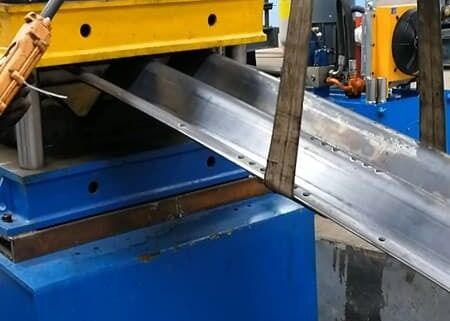

610 mm Stalen spoel Diameter Corrugatie Plaat Roller Vormmachine 15T Single Steel Coil Gewicht

610 mm Stalen spoel Diameter Corrugatie Plaat Roller Vormmachine 15T Single Steel Coil Gewicht

Inleiding tot het product:

Corrugatie Plate Roller Vormingslijn kan het originele enkele plaat van multi-proces, ononderbroken productie, set uncoiling, leveling, punching, vormen,in één continue productie scheerenDe productielijn heeft een hoge productiesnelheid, on-line perforatie en continue gietproductie,gemakkelijk te bedienen en minder arbeid nodig.

Productconfiguratie:

Opmerking: bij bevestiging van de bestelling moeten beide partijen de profieltekening, de gaten en de boogtekening samen ondertekenen.

Productieproces:

Decoilre- leveler - materiaalloop servofeeder puncher materiaalloop-- hoofdrolvorster knipper - werkstuk buiten

Materialenlus 2 sets

Functie: De eerste set wordt gebruikt voor de snelheidsmatching en -correctie tussen de buffer tractie-niveller en de servo-niveller,en de tweede set wordt gebruikt voor de snelheidsmatching en -correctie tussen de bufferpunchmachine en de vormmachineZorg dat de hele lijn soepel loopt.

Structuur: het opslagapparaat bestaat uit twee delen: de boogvormige rol en de drager.die aan beide zijden van de twee opslagbakken worden geplaatstDe oppervlakte van de rol is bekleed met hardchroom.Een foto-elektrische schakelaar is geïnstalleerd in de put van de ontladingsbak om de positie van de materiaalrol die de put binnenkomt te regelen, zodat de snelheid van elk werkend onderdeel perfect kan worden afgestemd.

Servo-niveller en voedingsinrichting 1 set
Het niveauerapparaat is een 5 rollen model, de bovenste laag heeft 2 rollen en de onderste laag heeft 3 rollen.Up laag rollen kunnen worden onder druk van hydraulische krachtDeze rollen zullen als servo rollen worden uitgevoerd om de grondstof aan het punch-onderdeel toe te voeden.
Dit servo voedingsapparaat wordt aangedreven door servomotor, de bediener kan een paar groepen werkgegevens op het besturingssysteem instellen, en vervolgens zal het servo voedingsapparaat eenmaal per keer een grondstofplaat voeden.

Multi-station punchers 1 set
Functie: Voltooiing van het puncheren van 15-φ25 gaten op het profiel tegelijkertijd.

Structuur: Liquid vier-kolom pers modus, economisch en toepasbaar; snelle snelheid en hoge efficiëntie.Het hydraulische systeem van deze punchmachine is speciaal ontwikkeld voor multi-station punchmachine. De hydraulische machine neemt pomp en accumulator besturingsmodus, en neemt speciale hydraulische besturingsmodule. Het heeft de kenmerken van snelle punch snelheid, laag geluid, enz.,De warmteafvoer van het apparaat moet voldoen aan de behoeften van continue productie. (Dit hydraulische systeem is met succes gebruikt in meerdere productielijnen)
Druk van de pons: 500 ton

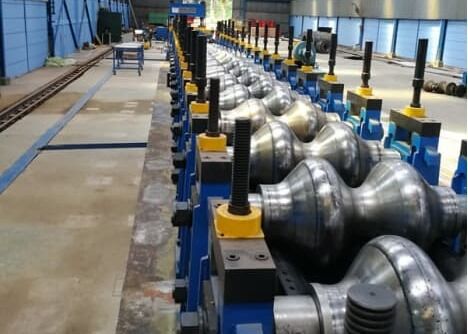

Hoofdrolvormer 1 set
Structuur: de vormingsunit heeft een onafhankelijk frame (housing mode), aangedreven door een motor en een reducer, en wordt aangedreven door een reducerbox en een koppeling,die respectievelijk op de vormbasis en de transmissiebasis zijn gemonteerd.
De onderste as wordt aangedreven en de bovenste en onderste assen gebruiken synchrone tandwielen indien nodig.

De vormvorm is ontworpen door professionele software, en het materiaal is gemaakt van hoogwaardige vorm staal Cr12, gedoofd
De achterste hardheid is HRC58~62, en sommige van de vormende rollen zijn gemaakt van Cr12MoV-materiaal, wat de mechanische prestaties en levensduur verbetert.met hoge precisie en lange levensduur.
Er zijn twee soorten moeren aan de buitenzijde van de boog: linkshandig (onderas) en rechtshandig (bovenas).
