2.5~7mm Ruwe Materiaaldikte Golfplaat Rolvormlijn Voor Warmgewalst Staal

5~7mm Ruwe Materiaaldikte Golfplaat Rolvormlijn Voor Warmgewalst Staal

Product Introductie:

Golfplaat Rolvormlijn kan de originele enkele plaat van multi-processen bereiken, ononderbroken productie, set afrollen, nivelleren, ponsen, vormen, scheren in één continue productie, zodat het product uiterlijk standaard is, ponsen consistente installatie is eenvoudig. De productielijn heeft een hoge productiesnelheid, on-line ponsen en continue vormproductie, gemakkelijk te bedienen en minder arbeid te gebruiken.

Productconfiguratie:

Opmerking: wanneer de bestelling is bevestigd, moeten beide partijen de profieltekening, de ponsgatentekening en de booggedeeltetekening samen ondertekenen.

Productieproces:

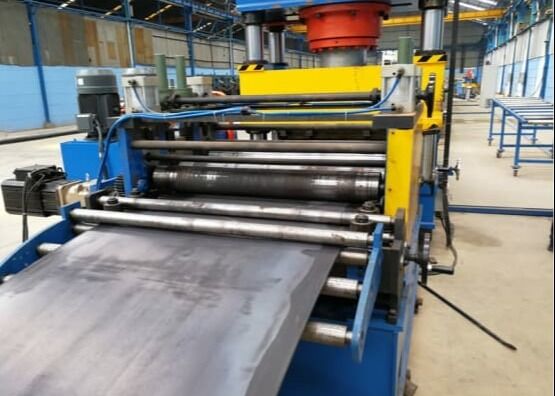

Afroller - nivelleerder - materiaalloop—servo-feeder—ponsmachine—materiaalloop-- hoofdwalsvormer—snijder - werkstuk buiten

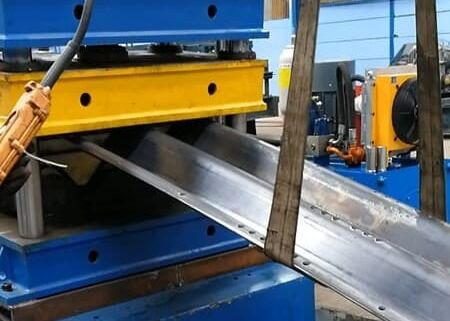

Snijder 1 set

De belangrijkste componenten van de snijder zijn grondplaat, pneumatische cilinder, lineaire geleiderail, snijderframe, snijmatrijs en hydraulische cilinder, enz. De hydraulische cilinder levert stroom voor de snijder.

Het snijmes is van het type dubbele snede.
Snijmatrijsmateriaal: Cr12MoV (HRC58~62)
Snijlengtetolerantie: ±1,5 mm

Hydraulisch systeem 3 sets

Deze drie systemen worden gebruikt om stroom te leveren voor het hydraulische apparaat. Het eerste setsysteem levert stroom voor afroller, spoelwagen, hulpframe, geleider & persarm, voorgesneden en lasdeel; het tweede setsysteem levert stroom voor de ponseenheid; het derde setsysteem levert stroom voor de eindsnijder.

Elk systeem gebruikt een pomp- en accumulatorcomposietstructuur, alle afrolgebieden, nivelleergebieden en pons- en snijonderdelen werken veel sneller en stabieler. Het systeem is beter om de werksnelheid van de productielijn te verbeteren. Koeler is afgestemd op luchtgekoeld, hoge productie-eisen om de werklast en hoge temperaturen te voldoen. Het hydraulische systeem dat speciaal is ontworpen voor de snelle ponseenheid en bewegende snijder is veel professioneler. De belangrijkste hydraulische componenten zijn van het merk Atos.

De belangrijkste componenten van het hydraulische systeem omvatten motor, oliepomp, filter, olietank, hydraulische klep, elektromagnetische klep, enz.
Hydraulische olie van dit soort systeem moet op graad 6~8 worden gehouden.

Elektrisch besturingssysteem 1 set

Dit systeem gebruikt PLC om alle werkende acties te besturen. De productiehoeveelheid en de lengte van elk stuk worden automatisch gemeten; mens-machine-interface, touchscreen is invoer en geannuleerd de werkgegevens. Het is handig om de rolvormmachine te bedienen.
Het bedieningspaneel heeft een Engelse bedieningsinterface, het is handig voor de operator om werkgegevens in te voeren en te annuleren.
