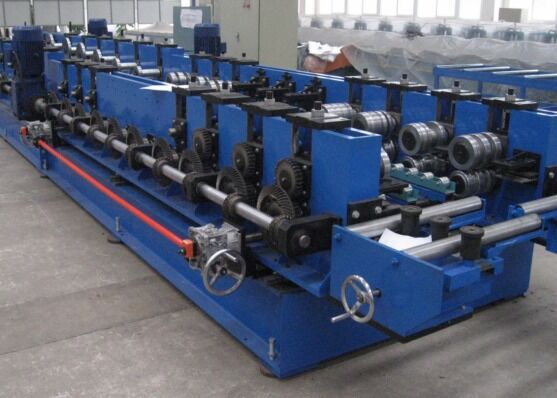

7000 kg enkelstaal spoelgewicht automatische kabelbak decoiler perforeren koud buigen productielijn

7000 kg enkelstaal spoelgewicht automatische kabelbak decoiler perforeren koud buigen productielijn

Inleiding tot het product:

Automatische kabel tray decoiler, ponsen en koud buigen productielijn kan het originele enkele vel van multi-proces, ononderbroken productie, set uncoiling, leveling, ponsen, vormen,in één continue productie scheerenDe productielijn heeft een hoge productiesnelheid, on-line perforatie en continue gietproductie,gemakkelijk te bedienen en minder arbeid nodig.

Productconfiguratie:

Productieproces:

Decoil-re-leveler-materiaallusservo-feeder multistationspuncher (snijden) - hoofdrol voormalige eindprofiel

Belangrijkste onderdelen

Vervoerplatform 1 set

Toepassing: het perforeren van het plaatje naar de vormmachine
Structuur: Het neemt een bandconveyor met geleidingsapparaat aan, voornamelijk samengesteld uit frame, krachtapparaat, transportband, breedteinstelapparaat, geleidingsapparaat, enz. De voersnelheid is oneindig verstelbaar,met de snelheid van de gietmachine.

Cantilever verstelbare vormmachine -1 set

Toepassing: wordt gebruikt voor het rollen van de gewenste vorm van de afgewerkte plaat naar de uiteindelijke gewenste dwarsdoorsnede via het rollen buigproces.
Structuur: De vormmachine wordt aangedreven door een motor, een reducer en een spiraalvormig scheefgetal.

Bij de productie van producten met verschillende bodembreedten en taillehoogten hoeft u alleen de parameters op het touchscreen in te stellen, wat handig, snel en betrouwbaar is.

De vormrol is ontworpen door professionele software. Het materiaal is gemaakt van hoogwaardig vormstaal Cr12, en de hardheid na afzuigen is HRC58 ~ 62 (equivalent aan Amerikaans materiaal D2/D3).Het oppervlak van de rol wordt na afwerking gepolijstDe rol heeft een hoge precisie en een lange levensduur.

Het belangrijkste vormende deel bevat twee vormmachines. De basis van de vormmachine is uitgerust met een beweegbaar apparaat, dat zich langszij kan bewegen op uw vooraf ingestelde geleidingsrails.Twee vormmachines en één voor de vervaardiging van C-vormige spinnen,
Parameters: Vorming van passages: 10+12 passages

1 set niet-aangedreven drager (totale lengte 12 meter)

Het rack is in een niet-aangedreven modus, met in totaal twee secties en elk deel is 6 meter lang.die geschikt is voor vervoer en gebruik op verschillende plaatsen.

Hydraulisch systeem 1 set

Toepassing: Voorziet in krachttekening voor het ontwikkelen en steken.

Structuur: de gecombineerde structuur van pomp en accumulator wordt aangenomen, en de punch- en scheerwerking is snel en de snelheid van de productielijn wordt verbeterd.De luchtgekoelde koeler wordt gebruikt om warmte af te koelen om te voldoen aan de eisen van het werk en de productie onder hoge belasting en hogere temperatuurHet hydraulische systeem is een snel hydraulisch systeem, geschikt voor hoge snelheid steken, rollen vormen en snijden koud buigen productielijnen.De belangrijkste hydraulische componenten nemen Beijing Huade producten.

De belangrijkste onderdelen zijn: oliepomp, motor, hydraulische klep, magnetoventil, filter en hydraulische olietank, enz.

Elektrische bedieningsunit -1 set

De volledige lijn is gebaseerd op de man-machine-besturingsmodus, waarbij PLC en touchscreen worden gecombineerd.en meerdere sets van operationele instructies kunnen tegelijkertijd worden opgeslagenHet heeft een hoge mate van automatisering. Het heeft een alarmfunctie in geval van afwijkingen in de productielijn. De werking van de hele productielijn kan worden gecontroleerd door het besturingssysteem.Na stroomstoring of abnormale staking kan de verwerking worden voortgezet volgens de eerder ingestelde werkparameters.
