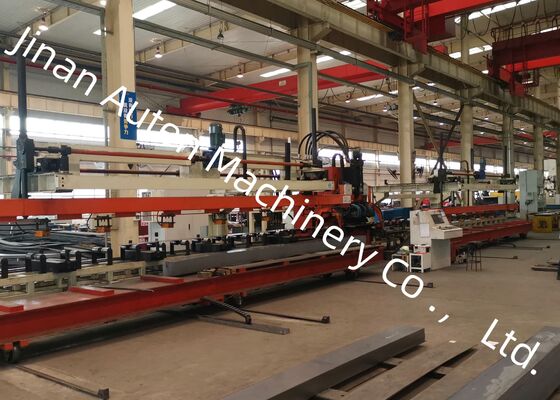

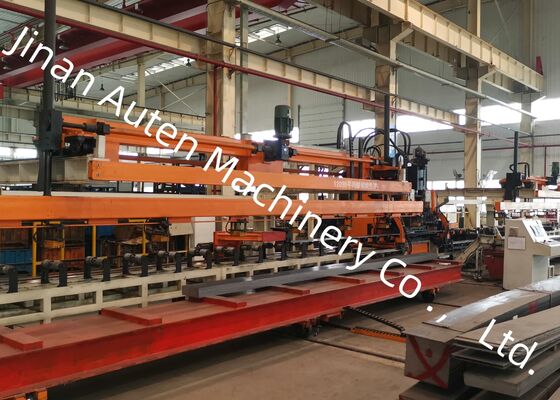

Automobiele lichte vrachtwagen balk Hydraulische motor CNC punchmachine Lijn voor het verwerken van metaalplaten
Toepassing:
Ons bedrijf heeft een state-of-the-art, efficiënt en nauwkeurig geautomatiseerd plaatverwerkingssysteem ontworpen en ontwikkeld.met een vermogen van meer dan 10 W,Deze productielijn is uitermate geschikt voor de verwerking van ultrabreedte en ultradikte lengtebalken, die gewoonlijk in gespecialiseerde voertuigen worden gebruikt.met inbegrip van mijnbouwtrucks en andere zware toepassingen.
Belangrijkste technische parameters:
| - Nee, dat is niet waar. |
Naam |
Waarde |
| 1 |
Nominale kracht |
1200KN |
| 2 |
Grootte en bereik van de verwerkingsplaat |
| 3 |
Lange |
4000 ∼ 8000 mm |
| Breedte |
200 ̊550 mm |
| Dikte |
3 ‰ 6 mm |
| Inkomend plaatmateriaal sikkelbuiging |
≤ 7 mm/10 m |
| Onregelmatigheid van het plaatje op de X-as |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Onregelmatigheid van de plaat op de Y-as |
5 mm |
| Vervorming van platen |
≤ 50 mm |
| Mechanische eigenschappen van het plaatmateriaal |
σb=510850N/mm2 |
| 4 |
Max. doorboordingsdiameter |
φ60 mm |
| 5 |
Aantal modules |
25 |
| 6 |
Max. snelheid |
| X-as |
Max = 50 m/min |
| Y-as |
Max = 30 m/min |
| 7 |
Bewerkingsnauwkeurigheid |
| X-as |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Y-as |
±0,2 mm / 600 mm |
| 8 |
Verwerkingsmethode |
Filtratie |
| 9 |
Referentie |
De X-as ligt langs de lengte van de plaat en de X-coördinaat van het gat is gebaseerd op het einde van de plaat; de Y-as is de breedte van de plaat en de referentie is de middellijn.
|
| 11 |
Werkwijze |
Handmatig, automatisch |
Productkenmerken
1Het besturingssysteem is geïntegreerd met het SIEMENS 828D CNC-systeem, gecombineerd met servomotorgedreven voedingsmechanismen.Deze configuratie garandeert een superieure operationele efficiëntie en zorgt tegelijkertijd voor een constante precisie tijdens de verwerking van de werkstukken.
2Op de voedingsrol wordt een servo-aangedreven centrale uitlijningstoestel gemonteerd.met de mogelijkheid om platen met uiteenlopende profielen van de dwarsdoorsnede efficiënt te verwerken en hoogteverschillen van 0 tot 200 mm aan te kunnen.
3Het systeem is ontworpen om maximaal 25 malen van verschillende diameters te ondersteunen, met een snel en intuïtief malinstallatieproces.
4Het laden, steken en lossen van platen is volledig geautomatiseerd, waardoor de arbeidsbehoefte drastisch wordt verminderd en de operationele efficiëntie wordt geoptimaliseerd.
5Afvalstoffen worden automatisch weggegooid en opgehaald, zodat een soepele en efficiënte productie doorgaat.
6. De geautomatiseerde programmeringssoftware maakt het mogelijk om afbeeldingen rechtstreeks te importeren uit AUTOCAD- of.DXF-bestanden die zijn gemaakt door andere CAD-software.het maakt het mogelijk automatisch programma's voor het verwerken van werktuigmachines te genereren, waardoor de tijdsbesteding wordt verminderd en het risico op fouten tot een minimum wordt beperkt.
De tentoonstelling toont een zorgvuldig geselecteerd assortiment van voltooide longitudinale balkenmonsters vervaardigd door deze productielijn,die een reeks specificaties omvat die worden gebruikt in mijnbouwtrucks en gespecialiseerde voertuigenDeze monsters dienen om de nauwkeurigheid van de plaatsing van de gaten, de gladheid van de geperste randen en de algehele structurele integriteit aan te tonen.het verstrekken aan klanten en inspecteurs van een duidelijke visuele weergave van de bewerkingsmogelijkheden van de apparatuur.
Deze machine is een zeer gespecialiseerd gereedschap dat speciaal is ontworpen voor het perforeren van vlakke lengtebalken in de automobielindustrie.Het is voornamelijk ontworpen voor de verwerking van de hoofdbalken van vrachtwagens en gespecialiseerde voertuigen, waarbij een precieze opening wordt gecreëerd om te voldoen aan de structurele assemblagebehoeften van deze zware, op maat gemaakte dragende autocomponenten.
