Inleiding van het product

Solar Bracket Punching and Forming Automatic Production Line kan de originele enkele plaat van multi-proces, ononderbroken productie, set uncoiling, leveling, punching, vormen,in één continue productie scheerenDe productielijn heeft een hoge productiesnelheid, on-line perforatie en continue gietproductie,gemakkelijk te bedienen en minder arbeid nodig.

Productconfiguratie

Opmerking: De tekeningen van de plaatsoort zijn onderworpen aan de tekeningen die door de koper en de verkoper zijn ondertekend en bevestigd.

Productieproces

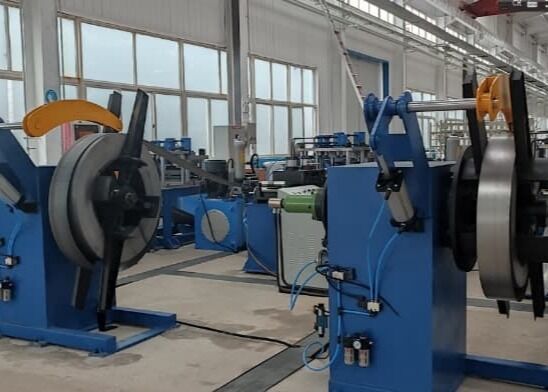

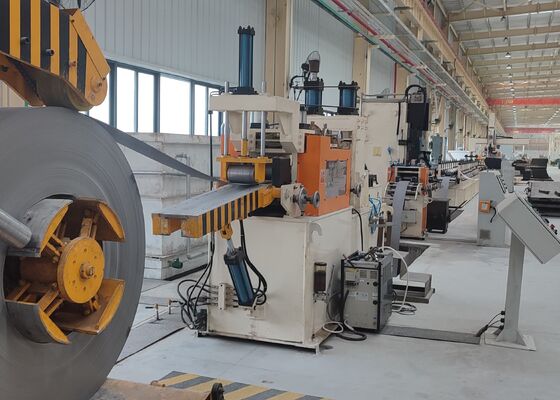

De productielijn wordt uitgevoerd volgens het volgende technologische proces: Onrol→Nivelatie Servovovoeding→Punching→Koudvorming→Hydraulische scheer→Ontslag

Configuratie en functie van de eenheid

Hydraulische scheermachine 1 set

Doel: Het is om de gevormde onderdelen tot een bepaalde lengte af te snijden.
Structuur: de belangrijkste onderdelen zijn scheerframe, snijvorm, hydraulisch systeem en andere onderdelen.

Snijgereedschap: in totaal 3 sets
Materiaal van het mes: Cr12MoV (hardheid na afzuigen HRC58~62)

Hydraulisch systeem 1 set

Toepassing: Voorziet in stroom voor punchmachines en snijmachines.
Structuur: de combinatiestructuur van pomp en accumulator wordt aangenomen en de snelheid van het ponsen en snijden is snel, wat de snelheid van de productielijn verbetert.De luchtgekoelde koeler wordt gebruikt om warmte af te koelen om aan de productievereisten onder hoge belasting en hogere temperatuur te voldoenHet hydraulische systeem is een snel hydraulisch systeem, geschikt voor hoog snel steken, gat rollen en snijden van koude buigproductielijnen.De belangrijkste hydraulische componenten nemen Beijing Huade producten.

De belangrijkste onderdelen zijn: oliepomp, motor, hydraulische klep, magnetoventil, filter en hydraulische olietank.
Het hydraulische systeem gebruikt filters en de zuiverheid van de olie is gegarandeerd van graad 6-8.

Druk van het hydraulische systeem: 22 Kpa
Vermogen van het hydraulische systeem: 15 kW

Elektrische bedieningsunits 1 set

De hele lijn is gebaseerd op de man-machine-besturingsmodus, waarbij PLC en touchscreen worden gecombineerd.Meerdere sets van gebruiksinstructies kunnen tegelijkertijd worden opgeslagenDe automatiseringsgraad is hoog, het heeft een alarmmogelijkheid bij afwijkingen in de productielijn.en de werking van de gehele productielijn kan worden gecontroleerd via het besturingssysteem. Na het uitschakelen of het uitschakelen in een abnormale toestand, kan de verwerking volgens de eerder ingestelde werkparameters worden voortgezet.

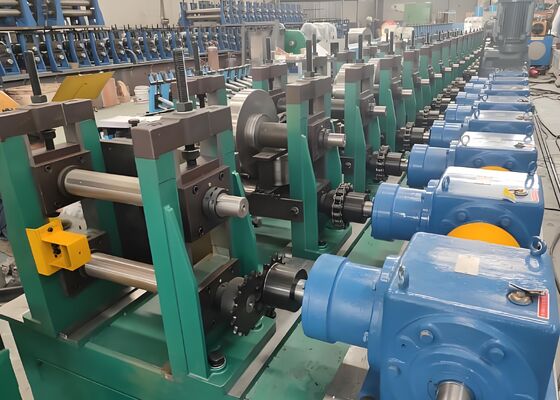

rollenvormende machine 1 set

Toepassing: Het wordt gebruikt om de gewenste vorm van de afgewerkte plaat te maken tot de uiteindelijke gewenste interfaceplaats door middel van het rollen buigproces.
Wanneer producten met andere specificaties worden vervangen, dient slechts een deel van de afstandsbeheerder te worden vervangen.

Structuur: De vormingseenheid heeft een onafhankelijke rack (torii-stijl). Motor, reducer aandrijving transmissie. De vorming rol is ontworpen door professionele software.Het materiaal is gemaakt van hoogwaardig gietstaal Cr12De hardheid na afzuigen is HRC58 ~ 62. Het oppervlak van de roller wordt gepolijst na afwerking. De roller heeft een hoge precisie en een lange levensduur.
De onderste as wordt aangedreven en de bovenste en onderste assen maken gebruik van synchrone tandwielen voor de noodzakelijke passages.
De buitenste moer van de boog is linkshandig (onderas) en rechtshandig (bovenas).
