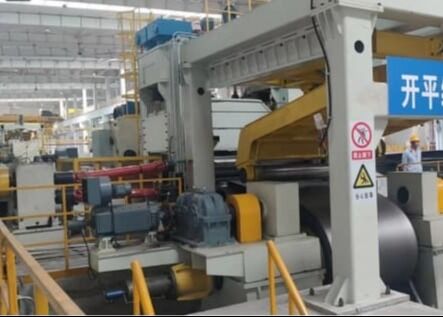

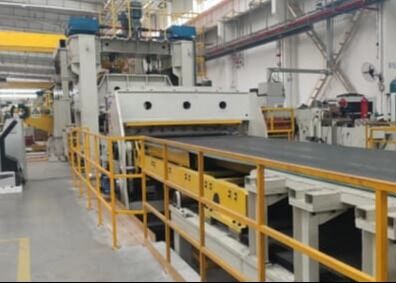

Model RFHJ2-30x2500 Plaat ontwikkelingslijn gelijkstelling en scheerlijn plaatdikte 12 ∼30 mm

Model RFHJ2-30x2500 Plaat ontwikkelingslijn gelijkstelling en scheerlijn plaatdikte 12 ∼30 mm

Productoverzicht:

Naam van de productielijn: productielijn voor het ontwikkelen, gelijkstellen en snijden
Model van de productielijn: RFHJ1230×2500
Deze productielijn wordt gebruikt voor het ontwikkelen, gelijkstellen, snijden en stapelen van stalen spoelen met een dikte van 12-30 mm en een breedte van 800-2500 mm.

Productconfiguratie

De processtroom is als volgt:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .

Configuratie en functie van de eenheid

met een breedte van niet meer dan 50 mm

Overzicht: Het zadel van de stalen spoel bestaat uit twee symmetrische V-vormige delen en is aan beide zijden van de loopgraaf boven de laadkar geplaatst.Het wordt gebruikt voor het opslaan van stalen spoelen die zonder stroom moeten worden verwerktDe laadwagen kan de stalen spoelen rechtstreeks van het zadel van de stalen spoel tillen voor het laden.

Technische specificaties

2- Laadkar.

a. Overzicht: Elektrische beweging en hydraulische opheffing. Het laadgewicht bedraagt 35 ton.en de dubbelrollers aan de bovenkant van de trolley vormen een V-vormige structuurHet is voornamelijk samengesteld uit een chassis, een hydraulische cilinder, een ondersteunend frame en 2 wielassen.en wordt vervolgens opgeheven door de hydraulische cilinder om de spoel te verhogen tot de vereiste hoogte, dat is de centrale positie van de ontroller mandrel. Nadat de spoel is gespannen, wordt de cilinder verlaagd en de trolley Terug naar de oorspronkelijke locatie. Het motorvermogen van de trolley is 4KW;de kabels en oliepijpen worden beschermd door steunketens.

b. Technische specificaties
Vorm: elektrisch wandelen, hydraulisch tillen
Hoeveelheid: 1 eenheid
Hoofdstukmateriaal:
Materiaal drager, draagplaat: las van stalen platen
Wiellaas: 40Cr gehard
Wiel: 45 blusbehandeling HRC4550
Glijmiddel: handmatig gescentraliseerd glijmiddel

Technische parameters:

3. Onroller

a. Overzicht: De ontrolmachine is een apparaat dat wordt gebruikt om stalen spoelen te plaatsen en te ontrollen. De ontrolmachine heeft een links-rechts symmetrische structuur bestaande uit 2 sets hydraulische uitbreidings- en samentrekkingsdrums,2 sets hydraulische bewegingenDe trommel bestaat uit een dragende spindel, een wigvormige schuifstoel, vier boogvormige platen die in de wigvormige schuifstoel zijn genesteld,een roterende hydraulische cilinderDe hydraulische cilinder is aan de achterkant van de steunas bevestigd en draait samen, en de bandstaaf loopt door de steunas en is verbonden met de wigvormige glijstoel.De trekstang duwt en trekt de wigvormige schuifstoel te glijden, en de boogplaat breidt zich uit en samentrekken de trommel onder de werking van de geneigde wig.Het uitbreidings- en samentrekkingssysteem heeft hydraulisch gecontroleerd eenrichtingsdrukonderhoud om interne kleplekken te voorkomen en de spanningskracht van de mandrel effectief te waarborgenDe spindel wordt door een motor gedreven om door een reducer te draaien, en kan voorwaarts en achterwaarts draaien.
De onroller levert de hoofdvermogen voor de stalen spoelleiding en genereert tijdens de automatische werking terugspanning, waardoor de productielijn soepel en betrouwbaar verloopt.

Samenstelling: (1) Machinabasis (2) Motor en reducer (3) Verplaatsbaar rek (4) Mandrel (uitbreidbaar) (5) Hydraulisch uitbreidings- en samentrekkingssysteem (6) Hydraulisch bewegende systeem

b. Technische specificaties
Vorm: Hydraulische uitbreiding en samentrekking met dubbele kop (twee stappen Ф762mm, Ф950mm)
Hoeveelheid: 1 eenheid
Hoofdstukmateriaal:
Buizen voor de ondersteuning van de uitbreiding en de samentrekking: delen van staalconstructies
Ruimte, basis: gelaste delen van stalen platen
Spindel: 40Cr gehard
Sprocket: 40Cr gehard en gedoofd
