Productoverzicht:

Naam van de productielijn: productielijn voor het ontwikkelen, gelijkstellen en snijden
Model van de productielijn: RFHJ1230×2500
Deze productielijn wordt gebruikt voor het ontwikkelen, gelijkstellen, snijden en stapelen van stalen spoelen met een dikte van 12-30 mm en een breedte van 800-2500 mm.

Productconfiguratie

De processtroom is als volgt:

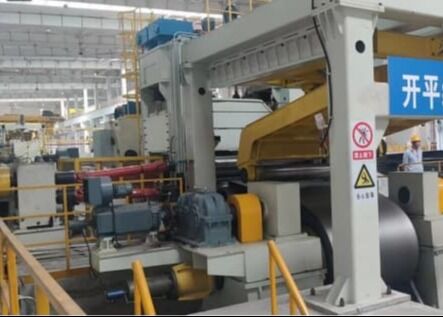

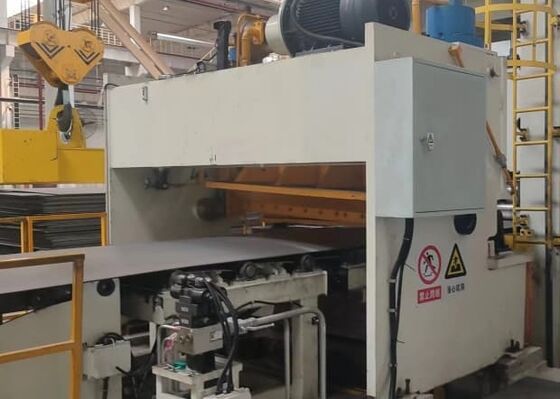

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table.

Configuratie en functie van de eenheid

1Voedingsmachine

Overzicht: Het leidende apparaat is boven de ontroller geïnstalleerd en leidt de stalen spoelkop met de medewerking van de ontroller naar de ruwe machine.Het bestaat voornamelijk uit 2 aangedreven persrollersDe drukrol, de drukkop en het schuifapparaat zijn allemaal op het frame gemonteerd.

De kop van het materiaal wordt strak ingedrukt voordat het wordt ontwikkeld om te voorkomen dat de plaatkop wordt teruggetrokken bij het snijden van de band.De lengte van de voedingsplaat kan worden uitgebreid en samengedrukt om zich aan te passen aan verschillende roldiameterHet voedingsplatform wordt aangedreven door een oliecilinder en kan op en neer schommelen.

De drukrol wordt opgeheven en verlaagd door een hydraulische cilinder, en de hefsnelheid kan worden ingesteld door een gasklep; de drukkop wordt opgeheven en verlaagd door een hydraulische cilinder;het schuifapparaat wordt opgeheven en getelescoopt door een hydraulische cilinderElke cilinder is uitgerust met een hydraulisch aangestuurd enkelklep om de druk te handhaven om te voorkomen dat de cilinder naar beneden glijdt en dat de klep binnenin lekt.

Samenstelling: (1) Drukschaal (2) Drukrolvoorziening (3) Voedingsplaat

Technische specificaties
Vorm: volledig hydraulische aandrijving
Hoeveelheid: 1 set
Hoofdstukmateriaal:Ramstaalplaat: profiellassen
Stalen voor het verplaatsen van schepen: las van profielen van platen
Plaat van staal voor het schopkopapparaat: profiellassen

Technische parameters:

2. Dubbele rolpen knijpvoeding

a. Overzicht: Deze machine bestaat hoofdzakelijk uit het frame-deel, het roller-deel, het hoofdtransmissie-deel en het oliesilinderheffende deel.

(1) Deel van het rek
Het frame heeft een overkoepelende gelaste staalplaatstructuur, die het rolgedeelte, het hefgedeelte en het framegedeelte organisch combineert.Het heeft een redelijke structuur en is gemakkelijk te installeren en onderhouden. Computer geoptimaliseerd ontwerp wordt gebruikt om de sterkte, stijfheid, nauwkeurigheid en andere prestatie vereisten van de machine te waarborgen, voldoen aan de correctie behoeften van de plaat,en na het lassen thermisch verouderingsbehandeld worden.

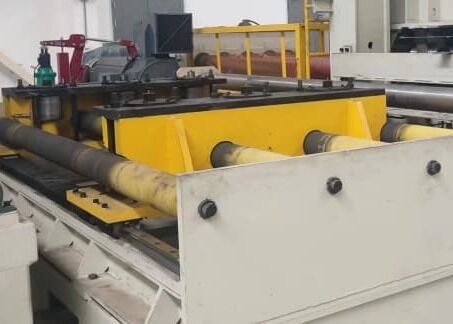

(2) Rolleronderdeel
Het rolgedeelte bestaat uit 2 sets knijprollers, waarbij elke set kniprollers op een gestapelde manier omhoog en omlaag is geplaatst om het voeden van de leidplaat te vergemakkelijken.en neemt een volledige aandrijflijn aan.

Het is een smeden. Na ruw draaien en half afwerking wordt het getemperd en getemperd tot HB250-300, oppervlakgetemperd en vervolgens fijn gemalen.De hardheid is HRC55~60, en de gladheid is 0.8. De lagers van de werkrollen zijn allemaal zelf uitlijnend en hebben een hoog draagvermogen. De lagers hebben een lage wrijving en een lange levensduur.smeden → ruw draaien → afzuigen en temperen → fijn draaien → ruw slijpen → oppervlaktestoffen → rechtslijpen → ruw slijpen → fijn slijpen. Nadat de werkrol een strenge inspectie heeft ondergaan, zal het materiaalinspectieverslag, het warmtebehandelinginspectieverslag, het foutopsporingsinspectieverslag, enz. aan de gebruiker worden verstrekt!

(3) Hoofdtransmissie
Het hoofdtransmissie-onderdeel wordt aangedreven door een gelijkstroommotor via een reducer, een overdrachtskas en een universele koppeling om de nivelrol aan te drijven.De universele koppeling bereikt het doel van aansluiting op verschillende plaatsen en de hefbeweging van de bovenste rij van rollenDe reducer en de overbrengkas nemen beide een versnellingsbak aan.

b. Technische specificaties
Hoeveelheid: 1 eenheid
Velociteit van het gelijkstellen: 10-25 m/min.
De diameter van de rol: φ380
Rolmateriaal: 42CrMo
Hoeveelheid: 4 stuks
Gelijkstroommotor: 1 set voor een verstelroltransmissie

Vermogen: 110 kW

3. Elf-roller leveling machine
a. Overzicht: Deze machine bestaat uit een set schildpadrollers en elf niveaulollers.een deel voor het smeren met droge olie, een digitale meetapparaat met verplaatsingsdisplay, enz. Deze leveler heeft een redelijke structuur, een handige bediening en een gemakkelijke onderhoud.
(1) Deel van het rek
Het raamdeel vormt de basis van deze leveler. Het heeft een frame-type split structuur, die bestaat uit linker en rechter frames, eindbalken en aansluitbalken.Elk onderdeel is een gelast staalplaat structuurDe kraakkolommen bevinden zich in de linker- en rechterraam om de eindbalken te verbinden en een passende krachttreking te behouden om te garanderen dat zij de niveaugreep tijdens het werk kunnen weerstaan.Het hele frame heeft een nieuwe vorm en is mooi en elegant..
(2) Werkroldeel
De werkrol is het kernonderdeel van deze leveler. Het bestaat hoofdzakelijk uit een paar trekkrollers en vijf levelerrollers.die het plaatmateriaal effectief kan trekken en wegglijden voorkomen; de nivelrol gebruikt het werkingsprincipe van het nivelleren met meerdere rollen.Het plaatmateriaal wordt herhaaldelijk vervormd in de voor- en achterwaarts richting in het midden van de evenwichtige rol om interne spanning te elimineren en het materiaal gelijk te maken. het doel van. De evenwichtige rol is gemaakt van rolstaal (60CrMoV), dat is getemperd en het oppervlak is getemperd.,Dit zorgt voor de nauwkeurigheid van het gelijkstellen van plaat.
