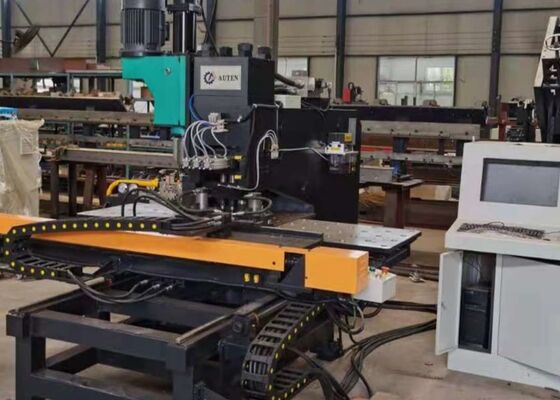

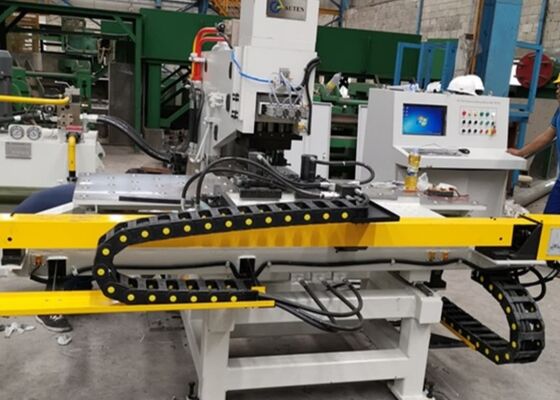

Model BNHD120 CNC boormachine voor het boren van metaalplaten, perforatie-markeringsmachine 4 stations
Inleiding van het product:
Deze CNC-plaatpersen- en boormachine is vakkundig ontworpen voor de staaltorenindustrie, en levert uitzonderlijke nauwkeurigheid bij het perforeren, markeren,met een breedte van niet meer dan 50 mmBovendien toont het een indrukwekkende aanpassingsvermogen, in staat om punch-, boor- en markeringsfuncties uit te voeren op een breed scala aan metalen onderdelen,het ondersteunen van diverse industriële toepassingen.
Productconfiguratie:
| Model |
BNHD120 |
| Maximale grootte van het werkstuk (mm) |
1500*800 |
| Max. doorstekendiameter (mm) |
Φ26 |
| Max. boringsdiameter (mm) |
Φ50 |
| Taper van de boorspindel |
BT2vrijwilligerswerk |
| Plaatdikte (mm) |
Stoten |
5～25 (Q235) |
| Boringen |
40 |
| Stanskracht (kN) |
1000/1200 |
| Markeringskracht (kN) |
800/1200 |
| Min. afstand tussen gat en plaatrand (mm) |
Stoten |
25 |
| Boringen |
Hangt af van de diameter van het gat. |
| Tekstgrootte ((mm) |
14*10*19 |
| Qty. van het karakter |
12 |
| Vervaardiging uit produkten van de posten 8521 tot en met 8528 |
4 |
| Voersnelheid van het boren (mm/min) |
0~5000 |
| Beweging van de boorspindel ((mm) |
350 |
| Rotatiesnelheid van de boorspindel ((r/min) |
30 ~ 3000 |
| Programmeringsmodus |
Bevelprogrammering, Auto CAD-tekening- of lay-outsoftware |
| Algemene afmetingen L*W*H (m) |
3.3*3.2*3 |
Productkenmerken:
1De CNC-machine voor het strijken en markeren van staalkanalen is gebouwd met een stevig gelast frame van het C-type, dat een uitzonderlijke structurele integriteit garandeert en voldoende ruimte biedt voor de werking.Het is uitgerust met drie stations., waarvan één uitsluitend bestemd is voor het markeren en een automatische indexering tussen de stations bevat om de efficiëntie van de werkstroom te verbeteren.met een diameter van niet meer dan 50 mm,De werkstukken zijn stevig geplaatst op een werktafel met een kogellager, waardoor een soepele en moeiteloze bediening mogelijk is.Beweging langs zowel de X- als de Y-as wordt aangedreven door servomotoren, met hoge precisie kogelschroeven die een nauwkeurige transmissie garanderen, terwijl de precisie van de punchpositie wordt geregeld door een programmeerbare logische controller (PLC),een volledige automatisering van het bewerkingsproces mogelijk makenBovendien ondersteunt het systeem de opslag, het ophalen en het hergebruik van werkstukprogramma's, waardoor continue productiecycli zonder onderbreking mogelijk zijn.
2De CNC-staalboormachine bevat geavanceerde computernumerieke controle (CNC) technologie, in combinatie met servomotor-aangedreven voedingssystemen.het garanderen van uitstekende operationele efficiëntie en consistente precisie op een breed scala aan werkstukken.
3De belangrijkste functionele onderdelen van de machine zijn ontworpen met een modulaire structuur, waardoor het onderhoud gemakkelijker wordt en de reparatieprocedures worden vereenvoudigd.
4De CNC-machine voor het perforeren en markeren van metaalplaten integreert effectief het perforeren, markeren en boren in een enkel, samenhangend proces.het aanbieden van veelzijdige functionaliteit binnen één uniforme bedrijfscyclus.
5De boormodule is uitgerust met belangrijke kenmerken, waaronder snelle afvoer, nauwkeurige bewerkingsprogressie en snelle terugtrekking.de operationele efficiëntie in praktische werkomgevingen aanzienlijk verbeteren.
6De machine is uitgerust met een geavanceerd zelfdiagnostisch foutdetectiesysteem, waardoor eventuele operationele problemen snel worden geïdentificeerd, waardoor snel onderhoud mogelijk wordt gemaakt en de continuïteit van de productie wordt gewaarborgd.
7De programmeringsinterface is gebruiksvriendelijk en stelt de gebruikers in staat om gatdiameter, positiecoördinaten en batchhoeveelheden rechtstreeks in het besturingssysteem in te voeren.het systeem is volledig compatibel met programma's die zijn gegenereerd door gespecialiseerde loftingsoftware en ondersteunt de soepele conversie van CAD/CAM-bestanden, waardoor een efficiënte en ononderbroken uitvoering van het programma wordt gewaarborgd.

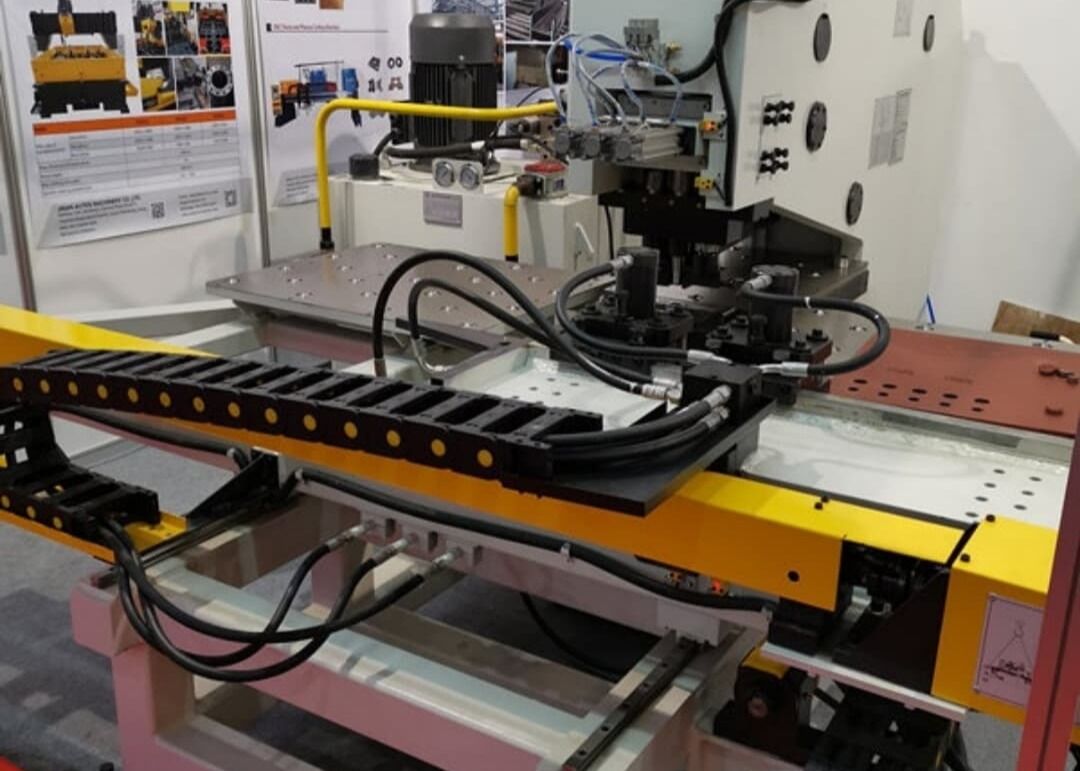

Detail van de machine:
Dit gespecialiseerde metaalbewerkingssysteem is zorgvuldig ontworpen voor het perforeren, markeren en boren van stalen platen in de staaltorenindustrie.Het levert uitzonderlijke bewerkingsnauwkeurigheid.Naast de belangrijkste toepassingen in de staaltowersector, verricht deze veelzijdige apparatuur consequent punctie, boren,en markeerwerkzaamheden op metalen platen voor een breed scala aan industriële toepassingenHet zorgt voor een superieure operationele efficiëntie en precieze verwerking van verschillende metalen werkstukken, optimalisatie van de werkstromen en verbetering van de productkwaliteit op meerdere industriële gebieden.
