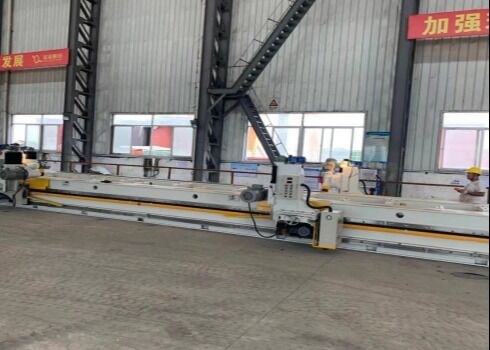

3000 mm Freeslengte Beamless Dual Drive Dual Power Head Freesmachine Model XB-3

3. Gesegmenteerde Volledig Geharde Geleiderails: (Top-of-the-line configuratie) Afmetingen geleiderail: 40*80*600mm, materiaal: 40CrMo, integraal gehard en getemperd, hoogfrequent gehard tot een hardheid van HRC48-50, precisie geslepen om nauwkeurige gesegmenteerde splicing te garanderen. Als de apparatuur lange tijd is gebruikt, kunnen de geleiderails worden verwijderd voor reparatie of vervanging om de nauwkeurigheid te herstellen en de levensduur van de apparatuur te verlengen; rechtheid niet meer dan 0.40mm/3000mm.

4. Hefkolom: De kolom is aan de schuif bevestigd met bouten. De schuif is gemaakt van hoogwaardig gietijzer (HT-250), integraal gegoten en vervolgens bewerkt. De schuif kan naar links en rechts bewegen op de machinebed geleiderails, terwijl de kolom naar voren en naar achteren kan bewegen loodrecht op het bed. De schroef voor het heffen van de schuif wordt aangedreven door een motor en reductie, om elektrisch heffen en dalen te bereiken, of handmatig heffen. Eindschakelaars zijn aan zowel de boven- als onderkant van de hefkolom geïnstalleerd om ervoor te zorgen dat de vermogenkop zijn slagbereik niet overschrijdt als gevolg van nalatigheid van de operator tijdens het heffen, waardoor ongevallen worden voorkomen.

5. De freesvermogenkop maakt gebruik van een hoogwaardige, zelfgemaakte freeskop die speciaal is ontworpen voor randfreesmachines (een stabiel product dat onafhankelijk is ontworpen en geproduceerd door het bedrijf). De freesvermogenkop is gemonteerd op een hefschuif aan de linkerkant van de kolom en kan elektrisch worden verhoogd en verlaagd met de schroef van de kolom. Voor fijne aanpassingen is handmatige aanpassing vereist om veiligheid en nauwkeurigheid tijdens het instellen van gereedschappen te garanderen. De wormwielas op de schuif kan onder een corresponderende hoek ten opzichte van het horizontale vlak worden gekanteld, waardoor de voorzijde (0-85°) en de onderzijde (0--45°) van het eindvlak of de afschuining kunnen worden bewerkt. De freesdoorvoersnelheid kan op elk moment worden aangepast om te voldoen aan de behoeften van frezen op elke snelheid en snelle terugkeer. Het beschikt ook over heen-en-weer frezingsfunctionaliteit.

6. De aandrijfkar heeft een niet-standaard, vergroot ontwerp en is een afzonderlijk ontworpen eenheid. Tandwielen en reductoren zijn gemonteerd op de grote schuif, met de tandwielen die op de tandheugel van de geleiderail grijpen. Een geluidsarme, hoogkoppel reductie met geharde parallelle schroefwielen drijft de machine aan via een variabele frequentiemotor. De frequentieomvormer, via een controller, maakt traploze snelheidsregeling van het rijmechanisme mogelijk. Gedetailleerde rij- en freesnelheden worden weergegeven op het digitale display op het bedieningspaneel van de freesmachine. Het is handig, snel en zeer efficiënt. Deze machine heeft twee onafhankelijke aandrijfkarren, die onafhankelijk of gezamenlijk kunnen worden bestuurd. Een veiligheidsanti-botsingsinrichting is geïnstalleerd tussen de twee karren.

7. Freeskop: De freeskop van deze machine gebruikt een hoogwaardige, binnenlands geproduceerde freeskop die specifiek is voor freesmachines en voldoet aan de nationale normen. Op basis van de bewerkingsvereisten van de klant voor hoogwaardige Q345D staalplaten, wordt een Φ125-160 hoogwaardige 75° freeskop gebruikt om het contactoppervlak van de snede te verminderen, de snijtemperatuur te verlagen en de gereedschapsslijtage te verminderen. YW-serie hardmetalen hooggelegeerde inzetstukken kunnen worden gebruikt.
