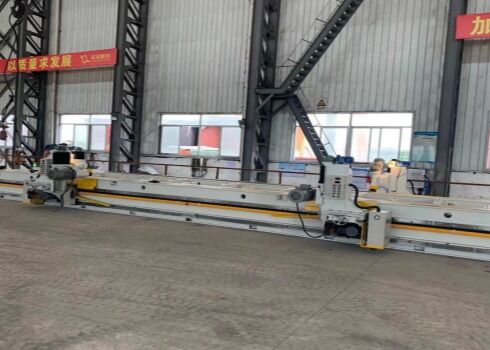

5-300 mm Plaatdikte Dubbele Aandrijving Freesmachine 100 mm Plaatbreedte
Overzicht:
De XB-serie freesmachine zonder drukstraal is een geavanceerde en efficiënte nieuwe freesapparatuur, onafhankelijk ontwikkeld en vervaardigd door ons bedrijf, en het is het enige product dat een nationaal gebruiksmodeloctrooi heeft verkregen, uitgegeven door het Staats Octrooibureau. Het wordt veel gebruikt in de productie van apparatuur in sectoren zoals drukvaten, ketels, scheepsbouw, grote mallen en machines, staalconstructies, energie en chemie, en is bijzonder geschikt voor het frezen van speciale legeringsplaten en nieuwe materialen, evenals voor voorlasbewerkingen van platen.
Apparatuursamenstelling:
De apparatuur bestaat voornamelijk uit de volgende onderdelen: (1) machinebed, (2) werktafel (met elektromagnetische klauwplaat), (3) geleiderail, (4) hefkolom, (5) frees-aandrijfkop, (6) aandrijfkar, (7) freeskop, (8) elektrische schakelkast, (9) smeerinrichting, (10) geleidende inrichting, (11) beschermende inrichting, (12) positioneringsinrichting, (13) materiaalondersteuningsinrichting, (14) verf, (15) snijgereedschap kop.
Specificaties:
| NR |
Items
|
Parameterwaarde |
Eenheid
|
Opmerkingen
|
| 1 |
Effectieve freesslag
|
3000 |
mm |
Dubbele aandrijfkoppen snijden tegelijkertijd in dezelfde richting in één keer, wat resulteert in een effectieve snede van 3000 mm.
|
| 2 |
Bewerking plaatdikte
|
5-300 |
mm |
|
| |
Bewerking plaatbreedte
|
100 |
mm |
Plaatbreedte niet minder dan 100 mm.
|
| 3 |
Freeshoek |
0-85,
-45-0
|
º |
Voorste afschuining hoek: 0～85°
Achterste afschuining hoek: 0～-45°
|
| 4 |
Snelheidsverplaatsingssnelheid
|
2500 |
mm/min |
|
| 5 |
Freesnelheid |
100-1500 |
mm/min |
Gebaseerd op materiaal en snijdiepte
|
| 6 |
Maximale horizontale frees slag |
≥300mm |
|
| 7 |
Maximale verticale frees slag |
≥500mm |
|
| 8 |
Bewerkingsoppervlak ruwheid |
Ra3.2-12.5 |
Gebaseerd op loop snelheid
|
| 9 |
Rechtheid machinebed geleiderail
|
≤0.40mm/3000 |
Enkelzijdig |
| 11 |
Snelheid frees-aandrijfkop
|
960 |
r/min |
DLT-2 olievrije planetaire type, eenvoudig en praktisch |
| 13 |
Diameter freeskop
|
125 |
mm |
Universeel 160
|
| 14 |
Aantal elektro-permanente magneetklampen (klamp maat 400x220)
|
6 |
Set |
Vervaardigd door een professionele fabrikant, niet intern geproduceerd door ons bedrijf |
| 15 |
Zuigkracht elektro-permanente magneetklamp |
3 |
T |
|
| 16 |
Handmatige materiaalstop inrichting
|
4 |
Set |
Rechtheid 0.40mm/30000
|
| 17 |
Hoofd materiaalsteunframe
|
5 |
Set |
1.2M/boven oppervlak met universele wielen |
| 18 |
Werktafel hoogte vanaf de grond |
900 |
mm |
Montagepad hoogte 50mm
|
| 19 |
Werktafel breedte
|
520 |
mm |
Verticale werktafel breedte |
| 20 |
Effectieve klemlengte van de werktafel |
3000 |
mm |
Totale werktafel lengte: 5500mm
|
| 19 |
Aandrijfmotor vermogen
|
1.5 |
KW |
Schneider Electric frequentieomvormer
|
| 20 |
Freesmotor vermogen
|
7.5 |
KW |
Variabele frequentie snelheidsregeling. Schneider Electric frequentieomvormer. |
| 21 |
Hefmotor vermogen
|
0.75 |
KW |
|
| 22 |
Smeeroliepomp motor vermogen |
100 |
W |
|
| 23 |
Afmetingen apparatuur
|
Lengte 5500mm × 2700mm (inclusief steunframe) × Hoogte 2100mm
|
| 24 |
Voeding |
Driefasige driedraad 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
Omgevingsomstandigheden
|
-10°C tot -45°C, Relatieve vochtigheid: 20%—95%
|
| 26 |
Geluidsniveau machinegereedschap in rust
|
<85dB(A) |
| 27 |
Hoogte |
<1500m |
Structurele kenmerken:
1. Smeersysteem: Een automatisch smeersysteem wordt gebruikt. De smeeroliepomp is geïnstalleerd aan de rechter achterkant van het aandrijvingsmechanisme, met behulp van een getimede en gedoseerde automatische smeermethode. Tijdens machinebediening kan de smering van de geleiderails naar behoefte worden uitgevoerd, wat handig en snel is.
2. Geleidende inrichting: Een veilige en betrouwbare vieraderige glijdende contactlijn voor loopkranen wordt gebruikt. Het is esthetisch aantrekkelijk en zeer effectief.
3. Beschermende inrichting: De apparatuur maakt gebruik van een zachte wrijvingsinrichting op de contactpunten met de geleiderails, wat secundaire bescherming biedt en voorkomt dat ijzervijlsel in de binnenzijde van de glijplaat valt, wat de veiligheid en betrouwbaarheid garandeert. De elektro-permanente magneetklamp moet worden ontworpen met een elektromagnetisch beschermingsmechanisme om ervoor te zorgen dat de zuigkracht van de klamp niet verdwijnt bij plotselinge stroomuitval, waardoor wordt voorkomen dat de freeskop het werkstuk wegstoot door traagheid en een veiligheidsongeluk veroorzaakt. Anti-botsingslimietinrichtingen zijn geïnstalleerd aan beide uiteinden van de apparatuur, en wederzijdse botsingsveiligheid elektrische inrichtingen zijn geïnstalleerd tussen de twee eenheden. De Y-as en Z-as geleiderails zijn uitgerust met balgkappen ter bescherming, voornamelijk om schade aan de geleiderails door externe krachten en snijden te voorkomen.
4. Positioneringsinrichting: Een handmatige stopinrichting is ontworpen aan de zijkant van de werktafel nabij de freeskop. Na het positioneren van het werkstuk moet deze stopinrichting handmatig worden verwijderd voordat het frezen kan beginnen.
5. Materiaalondersteuningsinrichting: Een hulpwerktafelframe is aan één kant van de werktafel geconfigureerd voor het ondersteunen van het laden van grote onderdelen. Het bovenoppervlak is voorzien van polyurethaan wielen om nauwkeurig en gemakkelijk toevoeren te garanderen, waardoor de wrijving met het werkstuk wordt geminimaliseerd. Het heeft ook een kleine voetafdruk, is handig in gebruik en gemakkelijk te bedienen. Het materiaalsteunframe meet 1200x120x120x6 mm en is voorzien van universele wielen op het bovenoppervlak (3 wielen per steunframe). In totaal zijn er 5 sets geconfigureerd langs de lengte van de apparatuur.
6. Verf: De primer is anti-roest verf en de toplaag is sinaasappelschil verf. De kleur is de standaard fabrieks kleur van ons bedrijf, GY09 ijsgrijs, met rode en gele accenten op de beschermde gebieden. Esthetisch aantrekkelijk.
7. Snijgereedschap en freeskop: Gebaseerd op de bewerkingsconditie van de klant van Q460 C hoogwaardige staalplaat, wordt een Φ125--160 hoogwaardige 75° freeskop gebruikt om het snijcontactoppervlak te verkleinen, de snijtemperatuur en de slijtage van de inzetstukken te verminderen; YT/YW serie hardmetalen inzetstukken kunnen worden gebruikt.
