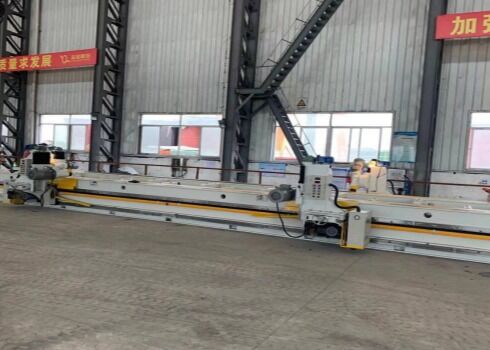

100-1500 mm/min Freesnelheid Dual-Drive Dual-Power Head Freesmachine
Overzicht:
De freesmachine van de XB-serie zonder drukbalk is een geavanceerde en efficiënte nieuwe freesmachine die onafhankelijk is ontwikkeld en vervaardigd door ons bedrijf,en het is het enige product dat een nationaal octrooi heeft verkregen voor een gebruiksmodel dat is afgegeven door het StaatspatentbureauHet wordt veel gebruikt bij de vervaardiging van apparatuur in industrieën zoals drukvaten, ketels, scheepsbouw, grote vormwerken en machines, staalconstructies, energie en chemicaliën,en is met name geschikt voor het frezen van speciale legeringsplaten en nieuwe materialen, evenals voor de verwerking van platen voor het lassen.
Samenstelling van de apparatuur:
De uitrusting bestaat voornamelijk uit de volgende onderdelen: (1) machinebed, (2) werktafel (met elektromagnetische chuck), (3) geleidingsrail, (4) hefkolom, (5) freeskrachtkop, (6) krachtrolley,(7) freeshoofd, (8) elektrische bedieningsbak, (9) smeerinrichting, (10) geleidende inrichting, (11) beschermingsinrichting, (12) positioneringsinrichting, (13) materiaalondersteuningsinrichting, (14) verf, (15) snijdoek.
Specificaties:
| - Nee. |
Artikel 2
|
Parameterwaarde |
Eenheid
|
Opmerkingen
|
| 1 |
Effectieve freeslengte
|
3000 |
mm |
Twee aandrijfkoppels die tegelijkertijd in dezelfde richting worden gesneden in één doorgang, waardoor een effectieve snijhoogte van 3000 mm wordt bereikt.
|
| 2 |
Bewerkingsplaatdikte
|
5 tot 300 |
mm |
|
| |
Breedte van de bewerkingsplaat
|
100 |
mm |
De plaatbreedte is ten minste 100 mm.
|
| 3 |
Freeshoek |
0-85.
-45-0
|
o |
Voorkantnevelhoek: 0°85°
Achterhoek: 0°-45°
|
| 4 |
De snelheid van de snelheidsgordel
|
2500 |
mm/min |
|
| 5 |
Freesnelheid |
100-1500 |
mm/min |
Gebaseerd op materiaal en snijdiepte
|
| 6 |
Maximale horizontale freespartij |
≥ 300 mm |
|
| 7 |
Maximale verticale freeslag |
≥ 500 mm |
|
| 8 |
Ruwheid van het bewerkingsoppervlak |
Ra3,2-12.5 |
Gebaseerd op loopsnelheid
|
| 9 |
Rechtheid van de begeleidingsbaan
|
≤ 0,40 mm/3000 |
met een oppervlakte van niet meer dan 10 mm |
| 11 |
Freeskracht kop snelheid
|
960 |
r/min |
DLT-2-olievrij planetair type, eenvoudig en praktisch |
| 13 |
Diameter van de freesmachine
|
125 |
mm |
Algemeen 160
|
| 14 |
Aantal elektro-permanente magneten (grootte 400x220)
|
6 |
Gezet |
Geproduceerd door een professionele fabrikant, niet door ons bedrijf |
| 15 |
Elektro-permanente magneet chuck zuigvermogen |
3 |
T |
|
| 16 |
Handmatig materiaalstopapparaat
|
4 |
Gezet |
Rechtheid 0,40 mm/30000
|
| 17 |
Hoofdmateriaal drager
|
5 |
Gezet |
1.2M/bovenoppervlak met universele rollen |
| 18 |
Hoogte van de werkbank ten opzichte van de grond |
900 |
mm |
Montageplaathoogte 50 mm
|
| 19 |
Breedte van de werkbank
|
520 |
mm |
Verticale werktafelbreedte |
| 20 |
Effectieve klemlengte van de werkbank |
3000 |
mm |
De totale lengte van de werkbank: 5500 mm.
|
| 19 |
Motorvermogen
|
1.5 |
KW |
Schneider Electric frequentieomvormer
|
| 20 |
Vermogen van de freesmotor
|
7.5 |
KW |
Frequentieregelaar van Schneider Electric. |
| 21 |
Vermogen van de hefmotor
|
0.75 |
KW |
|
| 22 |
Motorvermogen van smeeroliepomp |
100 |
W |
|
| 23 |
Afmetingen van de apparatuur
|
Lengte 5500 mm × 2700 mm (inclusief drager) × hoogte 2100 mm
|
| 24 |
Stroomvoorziening |
driefasige drie-draad 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
Milieuomstandigheden
|
-10°C tot -45°C, relatieve luchtvochtigheid: 20%~95%
|
| 26 |
Ruis van werktuigmachines in stilstand
|
< 85 dB (A) |
| 27 |
Hoogte |
< 1500 m |
Structurele kenmerken:
1. Dual-Drive Dual-Power hoofd:
Een dubbelvermogen kop verwijst naar twee onafhankelijke aandrijving en freeskracht kop eenheden die zijn geïnstalleerd op de leidrail van de XB-3 meter freesmachine (effectieve freesafstand).De twee eenheden kunnen afzonderlijk of samen worden bediend., waardoor gelijktijdig of afzonderlijk verslepen kan worden van verschillende bevels en eindvlakken van het plaatwerk.
Maximale effectieve snijlengte per installatie met dubbele aandrijflieden: 3 meter voor de XB-3.
De lengte van de apparatuur en de werkelijke afmetingen van de tafelinstallatie: bij het frezen van een 3 meter lange plaat wordt twee wandelingsmechanismen en twee aandrijfkoppen op één geleidingsrail geïnstalleerd.de effectieve snijlengte van elke snijkop en het loslaten van het gereedschap moet worden overwogen;Daarom moet de lengte van de geleidingsrail 5,5 meter zijn.
De functie van dubbel aandrijvende dubbelvermogenskoppen is: bij het frezen van dikke platen met grote hoeken en grote afwijkingen, wanneer één aandrijfkoppel de snit niet in één operatie kan voltooien,de andere machinekop freest de resterende snijhoeveelheidDit maakt het mogelijk om beide aandrijfkoppels in één operatie af te snijden, waardoor de noodzaak voor één aandrijfkoppel om meerdere malen heen en weer te frezen wordt weggenomen.wanneer uiteindelijke randen en scharnieren vereist zijn, waarbij de hoek van de krachtkop wordt aangepast en een enkele snit mogelijk wordt gemaakt. (De dubbele aandrijving, dubbele krachtkopfrees van het plaatwerk met dubbelzijdig beveling verbetert de productie-efficiëntie,de noodzaak van het omdraaien en opnieuw aanpakken van grootformaatplaten wordt weggenomen, en verhoogt de veiligheid.)
2. Elektromagnetische schubben op de tafel: De tafel gebruikt elektromagnetische schubben om het werkstuk vast te zetten, waardoor de bediening gemakkelijk is en er voldoende plaats voor de installatie is.De afmetingen van elke schok (breedte x lengte): 220 × 400 mm, met 6 groepen langs de lengte, waardoor de zuigafstand van de tafel effectief wordt verkort.
3. Segmented Fully Hardened Guide Rails: (Top-of-the-line configuratie) Guide rail afmetingen: 40*80*600 mm, materiaal: 40CrMo, integraal getemperd, hoogfrequente gedoofd tot een hardheid van HRC48-50,Precision ground om een nauwkeurige segmentering te garanderenAls de apparatuur langere tijd is gebruikt, kunnen de geleidingsrails worden verwijderd voor reparatie of vervanging, waardoor de nauwkeurigheid wordt hersteld en de levensduur van de apparatuur wordt verlengd;rechtheid van niet meer dan 0.40 mm/3000 mm.
4. Snijkrachtkopmotor: Vermogen verhoogd tot 7,5 kW, met behulp van een merkmotor met variabele frequentieregeling, geschikt voor verschillende sterkte van plaat.
5. Vermogenshoofd Freeshoek: Beide vermogenshoofden kunnen elke hoek van -45° tot 85° aanpassen.
6Fresskop: Gebruikt een 75°-hoofd met hoge sterkte (Φ125-Φ160) om het snijcontactgebied te verminderen, de snijtemperatuur te verlagen en de slijtage van het gereedschap te verminderen.
7Verminderaar van de verplaatsing: verhard tandoppervlak parallelle schacht helicale versnelling lage geluidsdruk hoge koppelverminderaar.
Model: FCA77/142.27-IEC90B5/YF90L-4 frequentieomrekeningssnelheidsregeling, met een afscheidingsmodule voor aansluiting op de motor (in gewone modellen, indien de motor beschadigd is,de reducer moet tegelijkertijd worden gerepareerd).
8. Freesnelheid: De freesnelheid wordt aangepast door frequentieomrekeningssnelheidsregulatie van de voermotor om aan verschillende materialen, diktes, schommelhoeken en afmetingen te voldoen.Typische freesnelheden zijn 100-1000 mm/min..
9Integrated Machine Design: om de algemene rechte precisie en stijfheid van de freesmachine te verbeteren, wordt bij dit ontwerp gebruikgemaakt van een geïntegreerd ontwerp.
10Steunraam: gezien de maximale breedte van de gebruikte vierkante plaat van 2 meter wordt de lengte van het steunraam verhoogd tot 1,2 meter.De tafelbreedte is ook ontworpen voor een betere ondersteuning van de stalen plaatDeze machine is uitgerust met 5 sets materiële steunrekken.
11De standaardpositionering is met de werktafel dicht bij de freeskrachtkop.dit apparaat moet handmatig worden verwijderd voordat het frezen kan beginnen.
12. 95% van de elektrische componenten in deze freesmachine zijn van het merk Schneider Electric.
13. Afmetingen van de apparatuur: lengte x breedte x hoogte 5500 x 2700 x 2100 mm
