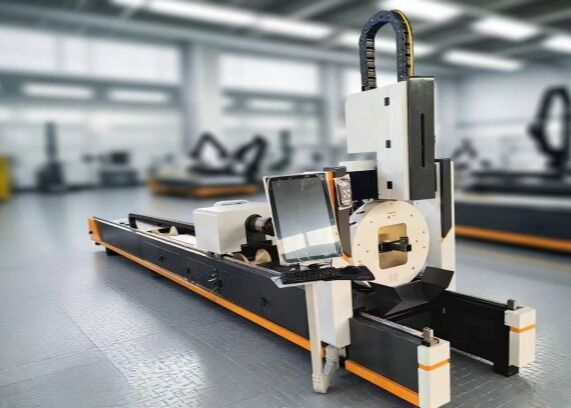

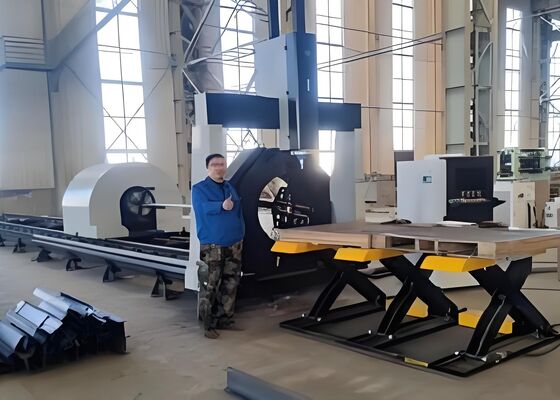

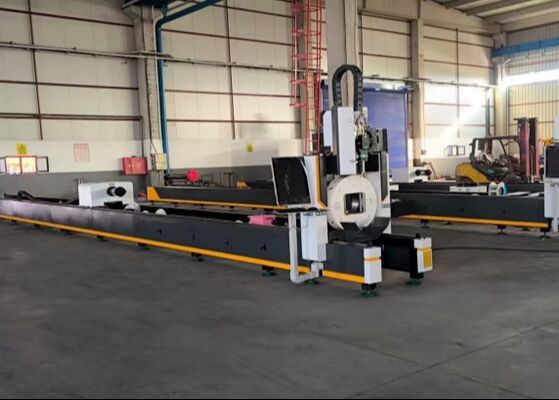

Model LC2412 CNC laserbuis snijmachine Gebruik de MAX6000 laser kracht

Model LC2412 CNC laserbuissnijmachine Gebruik de MAX6000 laserkracht

Productintroductie:

De laserbuissnijmachine is in de eerste plaats ontworpen voor het verwerken van een breed scala aan buis- en buismaterialen, waaronder gewone koolstofstalen buizen, roestvrijstalen buizen, buizen van aluminiumlegeringen en koperen buizen. Het levert uiterst nauwkeurig snijden met gladde, braamvrije randen, waardoor minimale thermische vervorming en superieure maatnauwkeurigheid worden gegarandeerd. Het systeem ondersteunt complexe snijpatronen, waaronder schuine sneden, inkepingen en gaten, waardoor het zeer veelzijdig is voor toepassingen in de metaalproductie, constructietechniek en industriële productie. De geavanceerde lasertechnologie zorgt voor een efficiënte, geautomatiseerde werking met behoud van een consistente kwaliteit voor meerdere materiaalsoorten en diktes.

Producttechnische parameters

1.2Hoofdsamenstelling van het product

De belangrijkste componenten van de serie optische vezelpijpsnijmachine zijn: machinemotor, besturingssysteem, laser, koelmachine, enz.

1.3. Hoofdmotoronderdeel van de werktuigmachine

Het grootste deel van de werktuigmachine is het grootste deel van de snijmachine voor optische vezels, de snijfunctie en de snijnauwkeurigheid worden gerealiseerd door het gastgedeelte, het gastgedeelte van het bed en de voorste klauwplaat, de achterste klauwplaat, balk en x-asapparaat, z-asapparaat, laserkop, wielsteunapparaat met variabele diameter, hulpsysteem (smering, luchtpad en waterweg), elektrische schakelkast, bedieningsscherm, bedieningspaneel, enz.

1.4 Elektrisch bedieningsgedeelte

Het elektrische regelsysteem van de snijmachine voor optische vezels is een belangrijk onderdeel van het garanderen van de loop van verschillende grafische afbeeldingen. Het elektrische besturingssysteem bestaat hoofdzakelijk uit een numeriek besturingssysteem en een elektrisch laagspanningssysteem.

Het CNC-systeem van de machine is uitgerust met een krachtig CNC-systeem, dat is gebaseerd op een Windows-bedieningsplatform, een stabiele en betrouwbare werking, en de kenmerken heeft van een hoge invoegsnelheid, gemakkelijke bediening, goede dynamische prestaties en een sterk laadvermogen.

1.5 Elektrisch laagspanningssysteem

Het elektrische laagspanningssysteem bevindt zich in de elektrische schakelkast, die het interfacegedeelte is van de elektrische besturing van de hele machine. Verschillende originele componenten van het elektrische systeem worden geproduceerd door bekende fabrikanten in binnen- en buitenland om de stabiliteit, betrouwbaarheid en gevoeligheid tijdens het gebruik te garanderen. Aandrijfmotor is AC-servomotor, AC-servomotor wordt gebruikt om de X-as en Y-as van de werktuigmachine aan te drijven, gekenmerkt door goede acceleratieprestaties, snelle reactiesnelheid, Z-as van de werktuigmachine voor de voedingsas, met behulp van AC-servomotor (met vasthoudvergrendeling) aandrijving: Z-as snijkop, kenmerken voor goede dynamische responskarakteristieken, zowel vervolgcontrole als NC-besturing.

2.Structuur, functie en werkingsprincipe van hoofdcomponenten of functionele eenheid

2.1 Bedlichaamsdeel

Via het numerieke besturingssysteem wordt de AC-servomotoraandrijving bestuurd, zodat de tandheugel van de motoraandrijving de Y-richting van de heen en weer gaande beweging bereikt, om een ​​snelle beweging te bereiken. Het Y-schachtrek en de lineaire geleiderail gebruiken producten met hoge precisie om de nauwkeurigheid van de transmissie effectief te garanderen; bedien de beperkte schakelaars aan beide uiteinden van de rit en installeer een harde limietapparaat om de veiligheid van de werktuigmachine effectief te garanderen. De hoofdmotor is uitgerust met automatische smeerolie naar de bewegende delen van het bed om de werking van de bewegende delen in goede staat te garanderen en de levensduur van de geleiderail, het tandwiel en het tandheugel te verbeteren.

2.2 Dwarsbalk en X-as- en Z-asapparaat
De straal elimineert de interne spanning na het uitgloeien, en de trillingstijd wordt vervolgens verwerkt na de ruwe bewerking om de stijfheid en stabiliteit van het bewegende onderdeel van de laserkop te garanderen. X-as en Z-as worden aangedreven door een zeer nauwkeurige module. Tijdens het bewegingsproces regelt de eindschakelaar de slag tot aan de limiet, en er zijn mechanische limieten met elastische kussens aan beide uiteinden om de veiligheid van de werking van het systeem te garanderen.

Het Z-asapparaat realiseert voornamelijk de bovenste en onderste beweging van de laserkop. De bovenste en onderste beweging van de laserkop wordt voltooid door het numerieke besturingssysteem dat de servomotor bestuurt, en de motor drijft de lineaire module aan, die de opwaartse en neerwaartse heen en weer gaande beweging van het Z-as skateboard aandrijft. De bovenste en onderste uiteinden gebruiken naderingsschakelaars om de beweging te regelen, om de veiligheid en betrouwbaarheid van de beweging te garanderen.

Deze apparatuur is voornamelijk ontworpen voor het snijden van een verscheidenheid aan buismaterialen en is geschikt voor gewone koolstofstalen buizen, roestvrijstalen buizen, buizen van aluminiumlegeringen en koperen buizen. Het is in staat om deze verschillende materialen met precisie te verwerken, waardoor zuivere en nauwkeurige sneden worden gegarandeerd terwijl de integriteit van de buisoppervlakken behouden blijft. Deze veelzijdigheid maakt hem ideaal voor toepassingen in de metaalproductie, de bouw en de industriële productie waar meerdere soorten buizen worden verwerkt.
