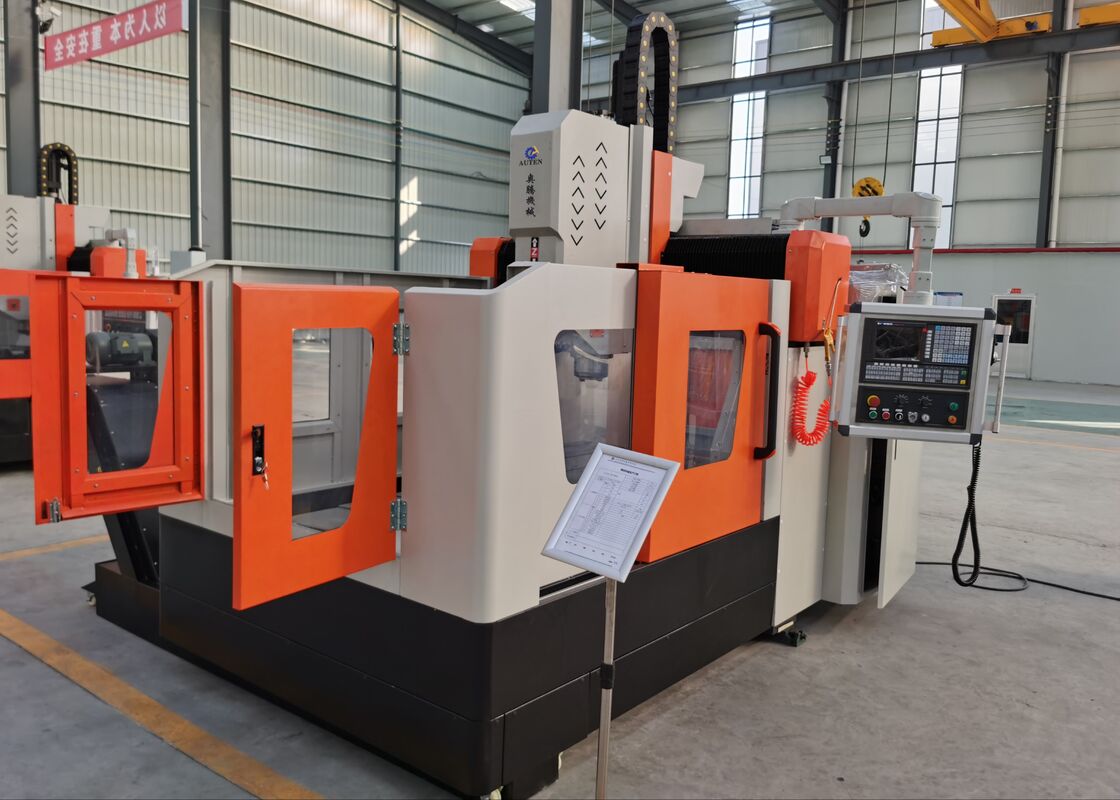

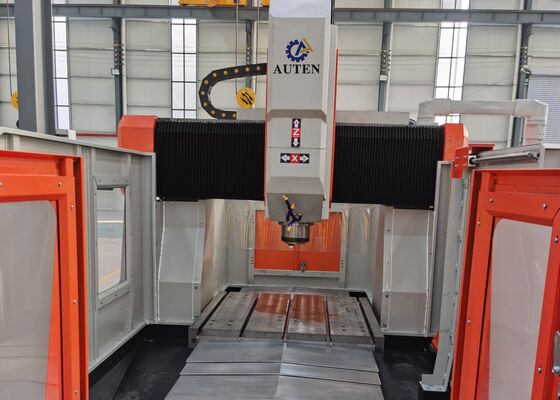

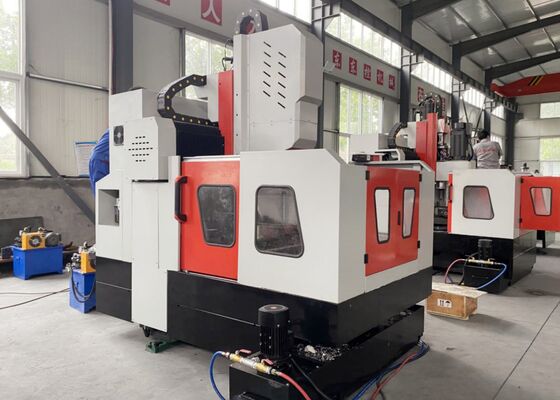

Model PHD1010 Vaste werktafel CNC-boormachine, freesmachine en tapmachine ≤ 180 mm boordikte

Model PHD1010 Vaste Worktable CNC-boorfrees-tapmachine ≤180 mm boordikte

Productintroductie:

De machine is voornamelijk ontworpen voor het boren van buisplaatplaten en flenzen, met gatdiameters tot φ80 mm. De kernmogelijkheden omvatten boren, ruimen, kotteren, tappen, afschuinen en frezen. Het is compatibel met zowel hardmetalen als standaardboren. Het CNC-besturingssysteem is intuïtief en zorgt voor bedieningsgemak. De machine levert consistent uitstekende nauwkeurigheid en prestaties.

Productconfiguratie:

Producteigenschappen

1. Het machineframe en de dwarsbalk zijn vervaardigd uit gelaste staalconstructies en ondergaan een uitgebreide verouderingswarmtebehandeling om hoge precisie te garanderen. De werktafel, dwarsschuiftafel en ram zijn gemaakt van gietijzer, wat zorgt voor verbeterde duurzaamheid en structurele stabiliteit.

2. Het dubbele servoaandrijfsysteem aan beide zijden van de X-as zorgt voor een nauwkeurige en gesynchroniseerde beweging van het portaal, waarbij een uitstekende haaksheid tussen de Y- en X-as behouden blijft.

3. De werktafel is vervaardigd uit gietijzer en zorgt voor stabiele en betrouwbare prestaties.

4. De boorspindel is van het stijve, uiterst nauwkeurige BT40-type, uitgerust met een intern koelsysteem voor efficiënte bediening en gemakkelijke gereedschapswissels. De spil werkt met snelheden variërend van 30 tot 3000 tpm.

5. Aan weerszijden van de werktafel zijn twee schrootverwijderingssystemen van het type plaatketting geïnstalleerd. Deze systemen verzamelen zowel schroot als koelvloeistof, waardoor een efficiënte recycling van de koelvloeistof mogelijk is.

6. De machine is uitgerust met dubbele koelsystemen – intern en extern – die beide zorgen voor voldoende druk en debiet. Het bevat ook apparaten voor het controleren van het koelvloeistofniveau om een ​​goede smering en koeling van de boorgereedschappen te garanderen.

7. De machine beschikt over een automatisch smeersysteem dat consistente en betrouwbare smering levert aan kritische bewegende componenten, waaronder de geleiderails, kogelomloopspindels en rollagers, waardoor de levensduur van deze essentiële onderdelen wordt verlengd.

8. Het CNC-besturingssysteem is het 828D-model en biedt uitgebreide functionaliteit, automatische CAD-CAM-programmering, intuïtieve bediening, evenals automatische waarschuwingen en foutcompensatie.

9. De machine bevat kritische componenten afkomstig van wereldwijd erkende merken, waaronder lineaire rolgeleiderails, kogelomloopspindels, servomotoren en aandrijvingen, de spil, het CNC-besturingssysteem, hydraulische pompen, kleppen en koelpompen. Dit zorgt voor uitstekende betrouwbaarheid en stabiele operationele prestaties.

De CNC-portaalplaatsnijmachine is een duurzaam industrieel systeem, zorgvuldig ontworpen voor het nauwkeurig bewerken van plaatvormige componenten en structurele elementen. Het is specifiek geconfigureerd voor het hanteren van werkstukken zoals flenzen, schijven, ringen en vlakke platen, op voorwaarde dat de materiaaldikte binnen het gespecificeerde effectieve bewerkingsbereik van de machine valt.

In productiefaciliteiten voor staalconstructies voert deze plaatboormachine nauwkeurige boor- en freesbewerkingen uit op constructieplaten en verbindingselementen, waardoor een betrouwbare basis wordt geboden voor de montage van robuuste stalen raamwerken. Binnen de windenergie-industrie levert het uiterst nauwkeurige bewerkingen voor windturbinetorens en flenzen: cruciale processen die ervoor zorgen dat deze componenten bestand zijn tegen zware omgevingsomstandigheden, waaronder harde wind en temperatuurschommelingen. Bij brugconstructietoepassingen verwerkt de machine brugliggers en steunen, waardoor het creëren van stabiele en duurzame verbindingen wordt vergemakkelijkt die dynamische belastingen gedurende de hele levensduur van de brug kunnen weerstaan.
