Servo-aangedreven auto-langsbalk platte plaat CNC-punchlijn
Inleiding tot het product:
Ons bedrijf heeft met succes een hoogwaardige CNC-productielijn ontwikkeld die speciaal is ontworpen voor precisiepunching van hoogwaardige automobiellengtebalken.Ontwikkeld voor componenten voor ultrabreed- en zwaarbalkbalken die gewoonlijk in zware vrachtwagens worden gebruiktHet systeem levert uitzonderlijke bewerkingsnauwkeurigheid, uitstekende productie-efficiëntie,en betrouwbare operationele stabiliteit op lange termijnHet biedt een geavanceerde en efficiënte productieoplossing voor de productie van moderne voertuigchassis.
Belangrijkste technische parameters:
| - Nee, dat is niet waar. |
Naam |
Waarde |
| 1 |
Nominale kracht |
1200KN |
| 2 |
Grootte en bereik van de verwerkingsplaat |
| 3 |
Lange |
4000 ∼ 8000 mm |
| Breedte |
200 ̊550 mm |
| Dikte |
3 ‰ 6 mm |
| Inkomend plaatmateriaal sikkelbuiging |
≤ 7 mm/10 m |
| Onregelmatigheid van het plaatje op de X-as |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Onregelmatigheid van de plaat op de Y-as |
5 mm |
| Vervorming van platen |
≤ 50 mm |
| Mechanische eigenschappen van het plaatmateriaal |
σb=510850N/mm2 |
| 4 |
Max. doorboordingsdiameter |
φ60 mm |
| 5 |
Aantal modules |
25 |
| 6 |
Max. snelheid |
| X-as |
Max = 50 m/min |
| Y-as |
Max = 30 m/min |
| 7 |
Bewerkingsnauwkeurigheid |
| X-as |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Y-as |
±0,2 mm / 600 mm |
| 8 |
Verwerkingsmethode |
Filtratie |
| 9 |
Referentie |
De X-as is langs de lengte van de plaat en de X-coördinaten van het gat zijn gebaseerd op het einde van de plaat; de Y-as is de breedte van de plaat en de referentie is de middellijn.
|
| 11 |
Werkwijze |
Handmatig, automatisch |
Productkenmerken
1De productielijn integreert het geavanceerde 828D CNC-besturingssysteem met een hoogwaardig servo-aangedreven voedingssysteem.een snel verwerkingssnelheid mogelijk maken met behoud van een uitstekende afmetingsnauwkeurigheid, superieure herhaalbaarheid en consistente bewerkingsprestaties gedurende het gehele productieproces.
2Een servo-gecontroleerd automatisch centeringmechanisme is geïntegreerd in het materiaal drager rol systeem, waardoor efficiënte verwerking van longitudinale balken met verschillende dwarsdoorsnede structuren.Het systeem past zich automatisch aan bij hoogteverschillen binnen het bereik van 0 ∼ 200 mm, waardoor een nauwkeurige positionering van het werkstuk, een stabiele materiële ondersteuning en een betrouwbare voedingsprestatie worden gewaarborgd.
3De uitrusting ondersteunt de installatie van maximaal 25 stuks met verschillende diameters, waardoor flexibele gereedschapskonfiguratie en efficiënt stuksysteem mogelijk zijn.Het geoptimaliseerde gereedschapsontwerp maakt snelle vervanging en gemakkelijke aanpassing mogelijk, waardoor de voorbereidingstijd aanzienlijk wordt verkort en tegelijkertijd de flexibiliteit van de productie en de algemene operationele efficiëntie worden verbeterd.
4De gehele productie, met inbegrip van het laden van materialen, het perforeren en het lossen van afgewerkte onderdelen, wordt volledig geautomatiseerd uitgevoerd.Deze geïntegreerde automatisering vermindert de handmatige betrokkenheid, verlaagt de arbeidsbehoefte en verbetert de productieve productiviteit en consistentie van het proces aanzienlijk.
5. Het perforatieafval wordt automatisch verzameld en afgevoerd door middel van een geïntegreerd afvalverwijderingssysteem.en ondersteunt continu, een stabiele en ononderbroken productie.
6Het intelligente programmeringssysteem ondersteunt directe import van AutoCAD tekeningen en DXF-bestanden gegenereerd door verschillende mainstream CAD-platforms.het systeem interpreteert automatisch ontwerpgegevens en genereert bewerkingsprogramma's, het vereenvoudigen van de programmeringsprocedures, het verkorten van de instellingstijd en het minimaliseren van mogelijke operationele fouten.

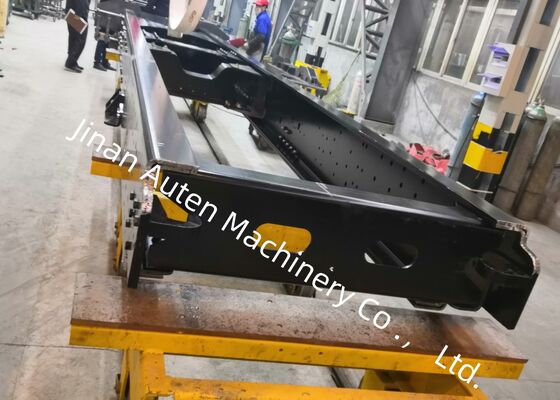

De productdisplay presenteert een zorgvuldig geselecteerde collectie van eindmonsters van lengtebalken die op deze geautomatiseerde productielijn zijn vervaardigd.met een vermogen van niet meer dan 50 WDeze demonstratiewerkstukken illustreren duidelijk de uitzonderlijke nauwkeurigheid van de machine bij het plaatsen van gaten.superieure punchkwaliteit, en uitstekende dimensie consistentie, waardoor klanten, ingenieurs en kwaliteitsinspecteurs direct kunnen beoordelen van de bewerkingscapaciteit van de apparatuur, de fabricage precisie,en de betrouwbaarheid van de productie.
Deze geavanceerde CNC Longitudinal Beam Punching Machine is speciaal ontworpen voor precisiepunching van vlakke longitudinale balken die worden gebruikt in de automobielindustrie.Het wordt op grote schaal toegepast bij de productie van lengtebalken van chassis voor zware vrachtwagens, mijnbouwvoertuigen, bouwmachines en andere gespecialiseerde bedrijfsvoertuigen.Door zeer nauwkeurige gatenpatronen te produceren die voldoen aan de strenge eisen aan constructie en techniek, de apparatuur biedt een betrouwbare productieoplossing voor kritieke dragende componenten.de productievermogen en de geautomatiseerde productiecapaciteit bijdragen aanzienlijk aan een betere productie-efficiëntie, verbeterde structurele integriteit en consequent superieure productkwaliteit.
