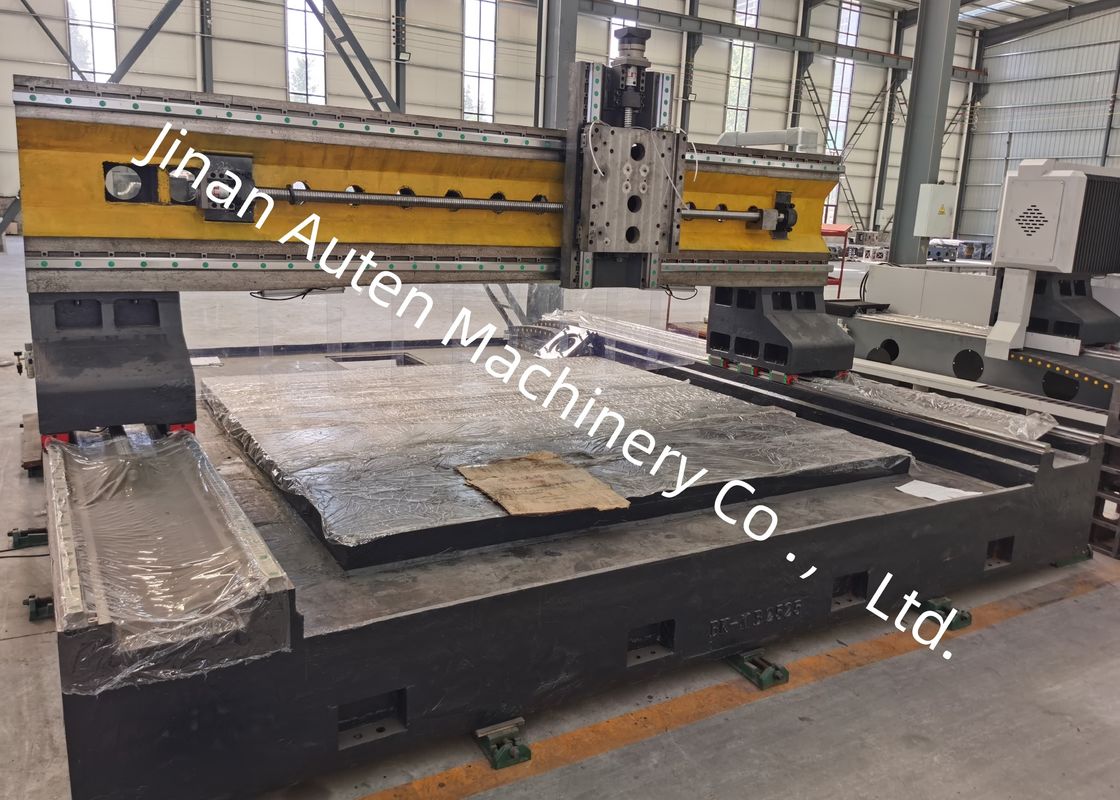

3000x3000mm CNC-platenboren en frezen 80mm borediameter
Toepassing:
Geschikt voor het boren, kamperen, aftappen en frezen van platen/structurele onderdelen.
Het is voornamelijk ontworpen voor het boren met een hoog rendement van werkstukken zoals flenzen, schijven, ringen en platen met een dikte binnen het effectieve bereik.Doorbooringen van gaten en blinde gaten kunnen worden bereikt op zowel enkelmateriaalonderdelen als samengestelde materialenHet bewerkingsproces van de werktuigmachine wordt digitaal gecontroleerd en biedt een zeer handige werking.
Specificaties:
| Grootte van het werkstuk |
LxW |
3000 x 3000 mm |
| Hoogte van het scharnier |
800 mm |
| Boringkrachtkop |
Qty. |
1 |
| Spindelconic |
BT2vrijwilligerswerk |
| Max.boorddiameter |
Φ80 mm |
| Max.dikte |
≤ 180 mm |
| De diameter van de kraan |
M3-M28 mm |
| Spindel snelheid |
30 tot 3000 r/min |
| Vermogen van de servo-spindelmotor |
30 kW |
| Afstand van de onderkant van de spindel tot de werktafel |
200-800 mm |
|
zijdelingse beweging van de aandrijfkop
(X-as)
|
Max.horizontale slag |
3000 mm |
| Laterale bewegingssnelheid |
0~9 r/min |
| Servomotorvermogen voor zijdelingse beweging |
1x2,4 kW |
| Lange gang van de galerij (Y-as) |
Max. voedingsslag |
3000 mm |
| Bewegingssnelheid van de voeding |
0~9 m/min |
| Vermogen van de voedingsservomotor |
2x2,4 kW |
| Verticale voedingsbeweging (Z-as) |
Max. slag |
600 mm |
| Bewegingssnelheid |
0~8 m/min |
| Servomotorvermogen |
1x2,4 kW |
| Gelijktijdige positiebepaling |
X/Y/Z/A/B/C |
0-0,01 mm/1000 mm
|
| Gelijktijdige positiebepaling in drie assen |
X/Y/Z/A/B/C |
0-0,01 mm/1000 mm |
Machinestructuur:
De machinebed is van gegoten constructie, hoofdzakelijk bestaande uit een werktafel, een beweegbaar portier, een beweegbaar schuifzadel, een boor- en freeskrachtkop, een automatische smeerinrichting,een beschermingsinstrument, een circulerend koelapparaat, een digitaal besturingssysteem en een elektrisch systeem, onder andere.met een vermogen van meer dan 10 W, waardoor de werktuigmachine een hoge positionale nauwkeurigheid en een herhaalde positionale nauwkeurigheid bereikt.
1Werkbank:
De werkbank is vervaardigd van grijs ijzer (HT250), en wordt na secundair temperen en krachttreatment bewerkt om een goede interne kwaliteit en dimensionale stabiliteit te garanderen.Het werkoppervlak heeft een gegoten structuur.
2. Verplaatsbare pantry:
Het draagbare portier is gemaakt van grijs gietijzer (HT250). De voorzijde van het portier is uitgerust met twee rollende lineaire geleidingsparen met een zeer hoge draagkracht.een set van precisie-kogelschroevenBij beweging in dezelfde richting wordt de boorkrachtkop op de schuifplaat van de boorkrachtkop gemonteerd.De beweging van het portier wordt bereikt door de rotatie van de kogelschroef, die wordt aangedreven door de servomotor via een precisiecouplage.
Het is voornamelijk ontworpen voor het boren met een hoog rendement van werkstukken zoals flenzen, schijven, ringen en platen met een dikte binnen het effectieve bereik.Doorbooringen van gaten en blinde gaten kunnen worden bereikt op zowel enkelmateriaalonderdelen als samengestelde materialenHet bewerkingsproces van de werktuigmachine wordt digitaal gecontroleerd en biedt een zeer handige werking, en maakt automatisering, hoge precisie, multi-variëteit productie en massa productie mogelijk.
Deze monsters omvatten verschillende gemeenschappelijke specificaties en verwerkingsscenario's, waardoor gebruikers de verwerkingskwaliteit, de dimensionale nauwkeurigheid en de oppervlakteafwerking rechtstreeks kunnen inspecteren,Het is dus een tastbare referentie om de prestaties en geschiktheid van de werktuigmachine voor specifieke productiebehoeften te beoordelen..
