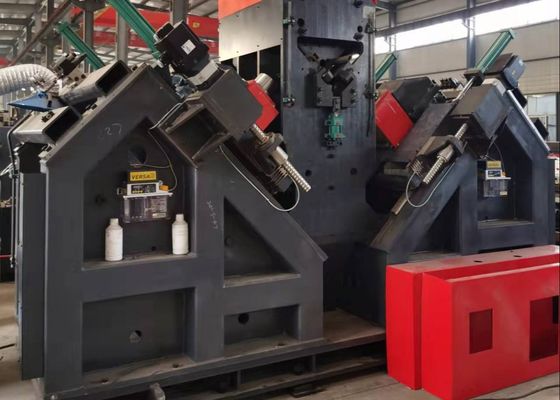

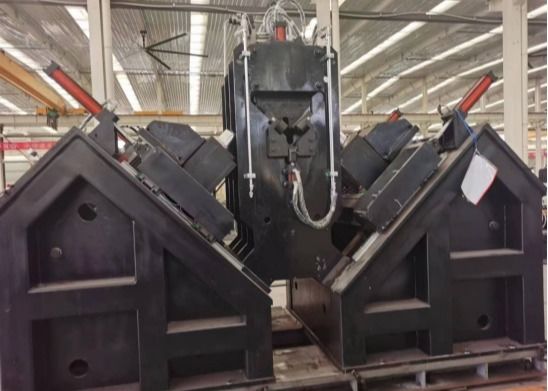

Ongeveer 150KW Totaal Vermogen CNC Hoekboren en Markeerlijn 9 CNC Assen Hydraulisch Station Luchtkoelingsmethode

Ongeveer 150 kW Totaal vermogen CNC Hoekboren En Markeren Lijn 9 CNC assen Hydraulische station luchtkoeling methode

Gebruik van het product:

Deze apparatuur is voornamelijk bestemd voor het boren en stempelen van grootschalig hoogsterk hoekstaal dat wordt gebruikt in overdrachtslijntorens.Alle vereiste gaten op het hoekstaal kan worden bewerkte op deze productielijn, gekenmerkt door een superieure gatkwaliteit, precieze positiegewogenheid, evenals een hoge productie-efficiëntie en automatisering.

De voedingsinrichting van deze productielijn wordt aangedreven door een servomotor via een tandwiel- en rekmechanisme en is uitgerust met een detectierek, detectieraket,met een vermogen van meer dan 50 W,De beweging van de boorkrachtkop langs de richting van de twee flanken van het hoekstaal wordt door een servomotor aangedreven door middel van een kogelschroef,het garanderen van een hoge positie-nauwkeurigheid van de gaten op hoekstaalwerkstukken.

De booreenheid is uitgerust met zes sets CNC-boorkoppen, waarvan drie sets aan elk van de twee flenzen van het hoekstaal zijn toegewezen.Gaten van dezelfde diameter en met dezelfde eindafstand aan beide flanken kunnen gelijktijdig worden geboord door de overeenkomstige boorkoppen aan beide zijdenDe boorspindel maakt gebruik van een Taiwanese BT40-precisie-spindel (met interne koeling) en de boorkop van een gecementiseerde carbideboor.De snij snelheid van de boorstuk bereikt tot 200 m/min (in vergelijking met 25-35 m/min voor conventionele hoge snelheid stalen draaiboormachines)De servomotor aandrijft de CNC-boorkrachtkop voor het voeden, met de snelle doorgang van de boor, de werkvoeding,met een vermogen van niet meer dan 50 W. De terugtrekkingspositie van de boor kan in de hostcomputer worden ingesteld, waardoor de leeglopende bewegingen worden verminderd en de productie-efficiëntie verder wordt verbeterd..1 mm en de oppervlakte van het gat (Ra) is minder dan 6,3 μm, wat zorgt voor een hoge kwaliteit van het gat.

(1) De spindelmotor van de booreenheid is voorzien van een hoogwaardige omvormermotor met een maximale spindelmotor van maximaal 6000 r/min.
(2) De voersnelheid van de boorpijp is ongeveer 40 m/min (instelbaar).
(3) Spanningscomponenten zoals de spindel worden gesmeed, warmtebehandeld en niet-destructief getest volgens normen, zodat voldoende sterkte, hardheid, slijtvastheid,en een hoge vermoeidheidsterkte om te voldoen aan de vereisten van lange termijn voeding en rotatieDe spindel is afkomstig van Taiwanese merken zoals Jianchun of Danquan.

(4) Om de bedrijfsnauwkeurigheid van de apparatuur te waarborgen, moet de spindelbuiging onder alle maximale belastingomstandigheden kleiner zijn dan 1/1000 van de span.
(5) De spindelvoedingsafstand heeft een verstelbare compensatiefunctie.
(6)De bewegingsschakelaars worden geïnstalleerd op de bovenste en onderste grensposities van de collineaire beweging van de aandrijflijn van de booreenheid om als grensbescherming te dienen.
(7) Naast de grensschakelaarbescherming op de eenheidspanningskop is het bedieningssysteem ook uitgerust met een zachte grensbescherming voor de grensposities.

Hoofdparameters:
