Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Machine function: | punching, marking, cutting | Processing angle steel size range (mm): | L63×63×4~L200×200×20 |
|---|---|---|---|
| Max. punching capacity: | φ26×20(Material Q345 510N/mm²) | Number of punches per side: | 3 |
| Shearing mode: | Double shearing(single shearing optional) | Max. cutting capacity: | L63×63×4~L200×200×20(Material Q345 510N/mm²) |
| Marking force (KN): | 630 (1200 optional) | Number of marking groups (groups): | 4 (8 optional) |
| Character head number of each group: | 12 (18 optional) | character head size (mm): | 14×10×19 |
| Max. length of blank angle steel (m): | 14 | Max. length of finished angle steel (m): | 14 |
| The machining accuracy: | meets the requirements of GB2694 | Feeding speed of angle steel (M / min): | 50 |
| Overall dimension (mm): | 32000×6500×2350 | ||
| Markeren: | High Speed Cnc Hoek Punching Machine,High Speed Cnc Hoekmarkeringsmachine,High Speed Cnc Hoekboren machine |
||
ToepasselijkIk...industrie:

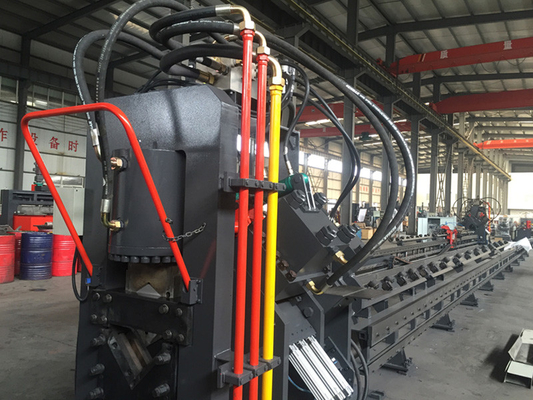

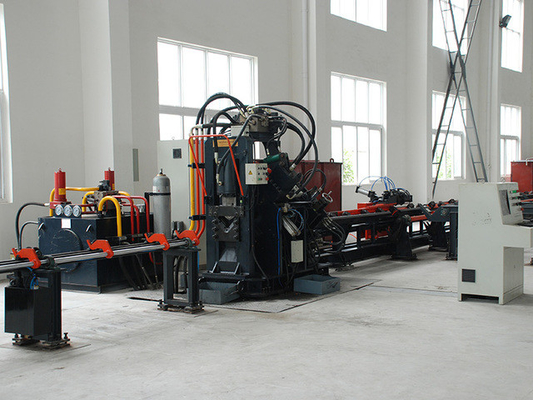

Deze machine wordt gebruikt voor hoek staal markering, ponsen en scheeren voornamelijk op het gebied van hoek staal toren industrie, elektrische installaties, structuur opslagfaciliteiten,en staalconstructies, enz..
Productkenmerken:
1. Neem CNC-technologie, servomotor infeeding, met een hoge efficiëntie, stabiele werkstuk precisie.
2Eenvoudige programmering, gebruik instructie programmering en lofting software. Het kan.NC1-bestanden lezen gegenereerd door TEKLA software.
3. CNC-invoerwagon wordt aangedreven door servomotor. De foto-elektrische encoder voert de informatie terug. Gesloten lusregeling om hoge positioneringsnauwkeurigheid te garanderen.
4Alle markering, steken en snijden in automatische voltooidheid, alle afgewerkte hoeken kunnen worden losgeladen door een pneumatische omdraaiinrichting om de werksterkte te verlichten.
5. Het markeerapparaat heeft een gesloten frame met een goede stijfheid. Vier groepen tekenkistjes zijn bevestigd op het markeerapparaat, die door het programma kunnen worden geselecteerd.
Voordelen
Beter dan andere fabrikanten in het verminderen van de arbeidsintensiteit van de werknemers.
Bij het programmeren hoeft u alleen de grootte van het werkstuk, de diameter van het gat, de collimatieafstand, het aantal werkstukken in te voeren of CAD/CAM te gebruiken om rechtstreeks te converteren.
De machine is uitgerust met een palletiserings- en persapparaat dat momenteel superieur is aan die van andere binnenlandse fabrikanten en hoeken met grote buigingen kan verwerken.
De edge-scheerunit neemt de deur-type scheermesdoos aan, het vervangen van de cutter is veilig, handig en snel.
Het heeft de functie van niet-snijden, kan het vaste voetmateriaal verwerken en de functie van zelfdiagnose van falen.
Automatische stapelfunctie kan worden toegevoegd bij het lossen van het eindproduct (op keuze van de gebruiker).
| 机器型号 Machinemodel |
JNC2020 | |
| 机器 functie Functie van de machine |
冲孔,打字,剪切 (snijden, knippen) doorsteken, markeren, snijden |
|
| 加工角钢尺寸范围 (mm) Verwerkingshoek staalgrootte (mm) |
L63×63×4~L200×200×20 |
|
|
Maksimum slaghoekvermogen |
φ26×20 ((materiaalQ345 510N/mm2) |
|
| Elke zijde冲头 (个) Aantal stoten per zijde |
3 |
|
| 切断方式 Scheren |
双刃剪切 (twee bladzijden gesneden) Dubbele scheer ((optie voor eenmalige scheer) |
|
|
De belangrijkste beslissingskracht Max. snijcapaciteit |
L63×63×4~L200×200×20 ((materiaalQ345 510N/mm2) L63×63×4~L200×200×20 ((Materieel Q345 510N/mm2) |
|
| 打字力 (KN) markeringskracht (KN) |
630 (1200选配) 630 (1200 facultatief) |
|
| 打印组数 (组) Aantal markeringsgroepen (groepen) |
4 (8 opties) 4 (8 facultatief) |
|
| 每组字头位数 (位) nummer van het hoofd van elke groep |
12 ((18选配) 12 (18 facultatief) |
|
| 字头尺寸 (mm) afmeting van het karakterhoofd (mm) |
14 × 10 × 19 |
|
| Maksimum 毛 角 钢 长度 (m) Max. lengte van leeghoekstaal (m) |
14 |
|
| 最大成品角鋼長度 (m) Max. lengte van afgewerkt hoekstaal (m) |
14 |
|
| Verbetering van de werkingsnauwkeurigheid De bewerkingsnauwkeurigheid |
满足 GB2694's requirements voldoet aan de eisen van GB2694 |
|
| 角钢送进速度 (m/min) Voedingssnelheid van hoekstaal (M / min) |
50 |
|
| buitenvorm (mm) Algemene afmeting (mm) |
32000 × 6500 × 2350 |
|
