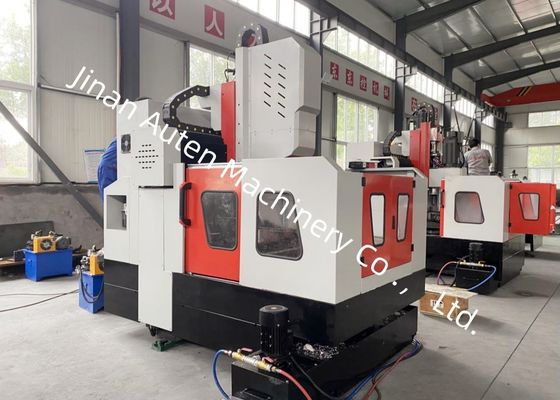

600 x 600mm CNC Plaat Boor- en Freesmachine Model BHD6060 met Digitaal Besturingssysteem en Elektrisch Systeem

Toepassing:

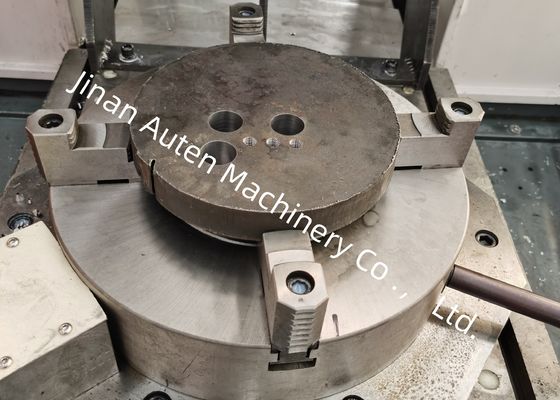

De CNC portaal boor- en freesmachine wordt voornamelijk gebruikt voor het boren, afschuinen, tappen en frezen van plaat-/constructieonderdelen met de dikte van flenzen, schijven, ringen, platen en andere werkstukken binnen het effectieve bereik. Het boren van doorlopende gaten en blinde gaten kan worden gerealiseerd op onderdelen van enkel materiaal en composietmaterialen. Het bewerkingsproces wordt digitaal bestuurd en de bediening is zeer gemakkelijk. Het kan automatisering, hoge precisie, meerdere variëteiten en massaproductie realiseren.

Apparaatstructuur:
Het apparaat is integraal gegoten, voornamelijk bestaande uit werktafel, vast balkportaal, beweegbare glijzadel, boor- en freeskrachtkop, automatisch smeerapparaat, beschermingsapparaat, circulerend koelapparaat, digitaal besturingssysteem, elektrisch systeem, enz. Rollende harde railpaar ondersteuning en geleiding, precisie kogelomloopspindelpaar aandrijving, de machine heeft een hoge positioneringsnauwkeurigheid en herhaalde positioneringsnauwkeurigheid.

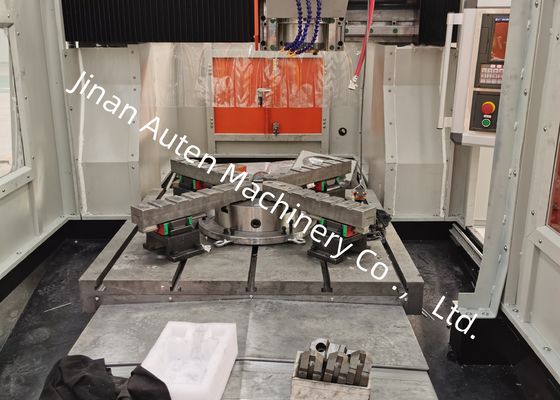

T-sleuf werkbank:
De werkbank is gemaakt van grijs gietijzer (HT250), dat is afgewerkt door secundaire temperatuurbehandeling en trillingsverouderingsbehandeling, met een goede stijfheid en geen vervorming.

Vast balktype portaal:

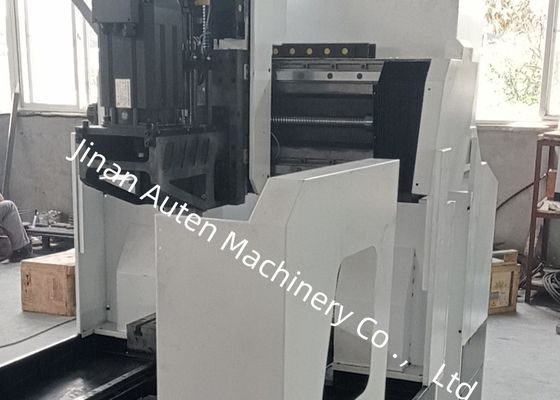

Het portaal is gemaakt van grijs gietijzer (HT250). De voorkant van het portaal is uitgerust met twee ultra-hoge draagvermogen rollende lineaire geleidingsparen, een set precisie kogelomloopspindels en een servomotor om de glijplaat van de krachtkop in de Y-as richting te laten bewegen, de boorkrachtkop is geïnstalleerd op de glijplaat van de krachtkop. De portaalbeweging wordt gerealiseerd door de rotatie van de kogelomloopspindel aangedreven door de servomotor via de precisiekoppeling.

Specificaties:
