PHD1616 CNC Plaat Boor- en Freesmachine 1600*1600mm Werkstuk Precisie Kogelomloopspindels en Servomotoren CNC Boormachine

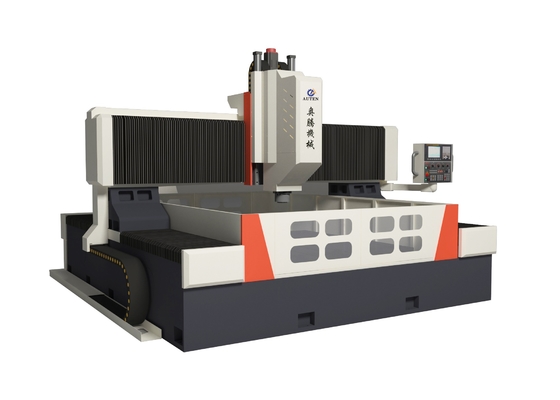

CNC Plaat Boor- en Freesmachine Model PHD1616

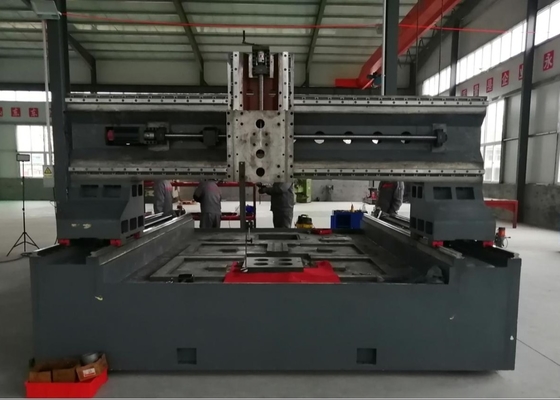

Machine structuur:

Het machinebed is gegoten, voornamelijk bestaande uit werktafel, beweegbare portaal, beweegbare glijzadel, boor- en freeskrachtkop, automatische smeerinrichting, beschermingsinrichting, circulerende koelinrichting, digitaal besturingssysteem, elektrisch systeem, enz. Rollende harde railpaar ondersteuning en geleiding, precisie kogelomloopspindelpaar aandrijving, de machine heeft een hoge positioneringsnauwkeurigheid en herhaalde positioneringsnauwkeurigheid.

1. Werkbank

De werkbank is gemaakt van grijs gietijzer (HT250), dat is afgewerkt door secundaire temperatuurbehandeling en trillingsveroudering, met een goede stijfheid en geen vervorming. Het werkoppervlak heeft een gietstructuur.

2. Beweegbaar portaal:

Het beweegbare portaal is gemaakt van grijs gietijzer (HT250). De voorkant van het portaal is uitgerust met twee ultra-hoge draagkracht rollende lineaire geleidingsparen, een set precisie kogelomloopspindels en een servomotor, zodat de krachtkopslede wordt gebruikt als de Y-as. Bij beweging in dezelfde richting wordt de boorkrachtkop op de krachtkopslede geïnstalleerd. De portaalbeweging wordt gerealiseerd door de rotatie van de kogelomloopspindel aangedreven door de servomotor via de precisiekoppeling.

3.​Beweegbare zadel:

Het glijzadel is een precisie gietijzeren structuur. Het glijzadel is uitgerust met twee ultra-hoge draagkracht CNC harde rail glijtafels, een set precisie kogelomloopspindelparen en een zeer nauwkeurige planetaire reductiekast verbonden met de servomotor om de boorkrachtkop aan te drijven. De kop beweegt in de Z-as richting, die de snelle voorwaartse, werk voorwaartse, snelle achterwaartse, stop en andere acties van de krachtkop kan realiseren. Het heeft de functies van automatische spaanafbraak, spaanafvoer en pauze.

4. Boorkrachtkop:

Specificaties:
