High Speed CNC Plate Drilling And Milling Machine For High Efficiency Processing

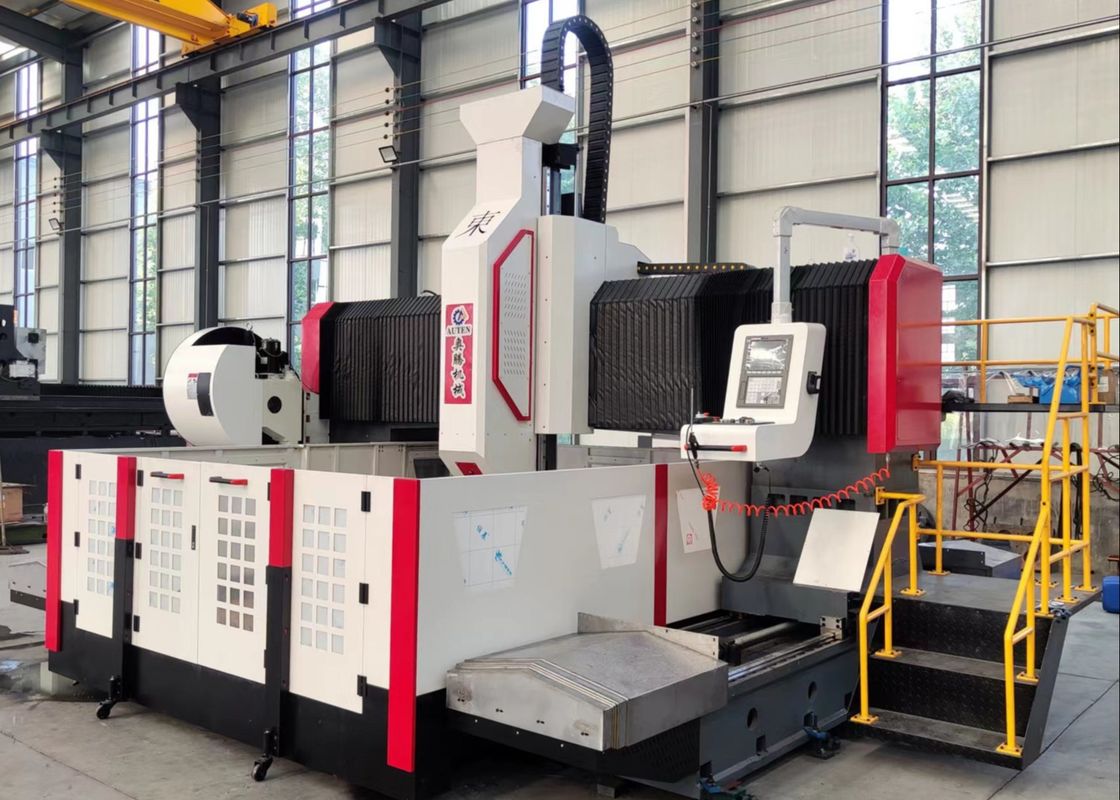

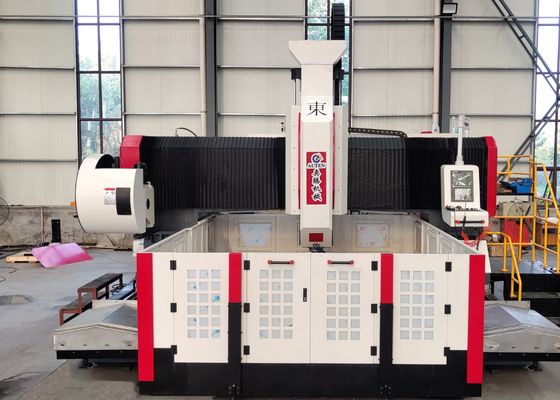

Hoge Snelheid CNC Plaat Boren en Frezen Machine Model PHD2525

Toepassing:

Gebruikt voor boren, afschuinen, tappen en frezen van plaat-/structuuronderdelen.

Het wordt voornamelijk gebruikt voor het zeer efficiënt boren van flenzen, schijven, ringen, platen en andere werkstukken waarvan de dikte binnen het effectieve bereik ligt. Het boren van doorlopende gaten en blinde gaten kan worden gerealiseerd op onderdelen van één materiaal en composietmaterialen. Het bewerkingsproces van de machine is digitaal gestuurd en de bediening is zeer eenvoudig. Het kan automatisering, hoge precisie, meerdere variëteiten en massaproductie realiseren.

Machinestructuur:

Het machinebed is gegoten, voornamelijk bestaande uit werktafel, beweegbare portaal, beweegbare glijzadel, boor- en freeskrachtkop, automatische smeerinrichting, beschermingsinrichting, circulerende koelinrichting, digitaal besturingssysteem, elektrisch systeem, enz. Rollende harde railpaar ondersteuning en geleiding, precisie kogelomloopspindelpaar aandrijving, de machine heeft een hoge positioneringsnauwkeurigheid en herhaalde positioneringsnauwkeurigheid.

1. Bed en werkbank:

Het bed is een rechthoekig buisgelast onderdeel, dat vóór de bewerking op hoge temperatuur wordt gegloeid en na de semi-afwerking twee keer wordt gegloeid om spanning te verwijderen, en vervolgens wordt afgewerkt, wat de stabiliteit van de machine nauwkeurigheid kan garanderen. De werktafel is een integrale gieting van grijs gietijzer (HT250), die na secundaire gloei- en verouderingsbehandeling wordt afgewerkt, met een goede dynamische en statische stijfheid en geen vervorming. Er zijn goed geplande T-sleuven op het werkoppervlak voor het vastklemmen van werkstukken. Aan beide zijden van de basis van het bed zijn twee lineaire geleidingen met hoge precisie geïnstalleerd, zodat de geleiderails gelijkmatig worden belast en de stijfheid en trek- en drukcapaciteit van de machine aanzienlijk worden verbeterd. Het aandrijfsysteem maakt gebruik van een AC-servomotor en een precisie kogelomloopspindelpaar. Laat het portaal in de Y-asrichting bewegen. Verstelbare bouten zijn verdeeld over het bodemoppervlak van het bed, waarmee het niveau van de bedwerkbank gemakkelijk kan worden aangepast. Verstelbare bouten zijn verdeeld over het bodemoppervlak van het bed, waarmee het niveau van de bedwerkbank gemakkelijk kan worden aangepast.

Mobiele Portaal

Het mobiele portaal is gegoten in grijs gietijzer (HT250) en aan de voorzijde van het portaal zijn twee lineaire geleiderails met ultrahoog draagvermogen geïnstalleerd. Een set precisie kogelomloopspindelpaar en een servomotor laten de glijplaat van de krachtkop in de X-asrichting bewegen, en boorkrachtkoppen zijn op de glijplaat van de krachtkop geïnstalleerd. De beweging van het portaal wordt gerealiseerd door de servomotor die de rotatie van de kogelmoer op de kogelomloopspindel aandrijft via de precisiekoppeling.

Specificaties:
