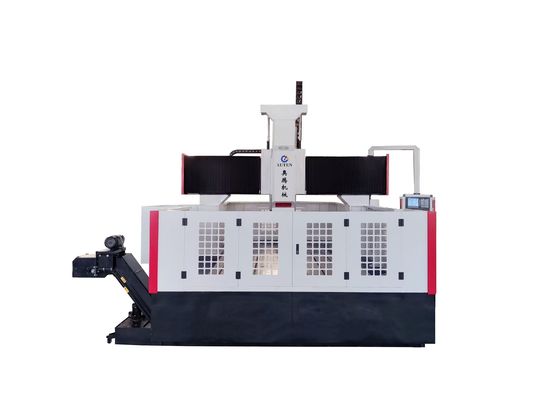

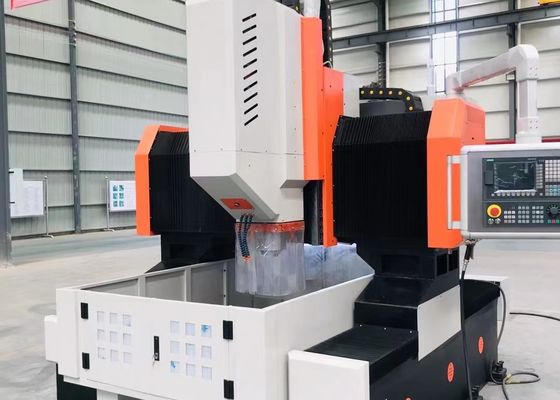

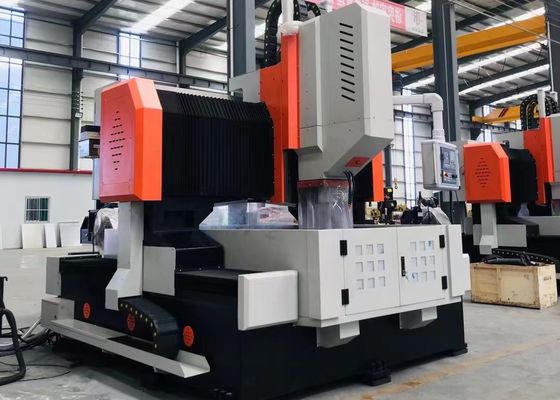

2000 X 2000 mm Werkstukgrootte Stabiel Duurzaam CNC Plaatboremachine 50 mm Diameter Voor hoog nauwkeurige Plaat / Structurele Component Bewerking

Toepassing:

De CNC-portaalboormachine en freesmachine is primair ontworpen voor het uitvoeren van boor-, afschuin-, tap- en freesbewerkingen op plaat-/constructieonderdelen - waaronder flenzen, schijven, ringen en platen - binnen het effectieve bewerkingsbereik, ongeacht hun dikte. Hij is in staat om zowel doorlopende gaten als blinde gaten te boren in onderdelen van één materiaal en composietmaterialen. Het bewerkingsproces wordt digitaal bestuurd, wat een zeer gebruiksvriendelijke bediening garandeert, en het ondersteunt geautomatiseerde productie met hoge precisie, aanpasbaarheid aan meerdere productvariëteiten en schaalbaarheid voor massaproductie.

Apparaatstructuur:

De apparatuur bestaat voornamelijk uit een bedwerktafel, beweegbaar portaal, beweegbare glijzadel, boor- en freeskrachtkop, automatisch smeersysteem, beschermingsmechanisme, circulerend koelapparaat, numeriek controlesysteem en elektrisch systeem. Ondersteund en geleid door rollende geleidingsparen, en aangedreven door precisie-kogelomloopspindels, beschikt de machine over een hoge positioneringsnauwkeurigheid en herhalingsnauwkeurigheid.

Machinebed en werkbank:

Het machinebed wordt gelast, gevolgd door gloeien en precisiebewerking, wat zorgt voor een uitzonderlijke dynamische en statische stijfheid met permanente dimensionale stabiliteit. Twee zeer nauwkeurige lineaire geleidingen zijn aan beide zijden van de bedbasis gemonteerd, waardoor een uniforme krachtverdeling over de geleiders wordt mogelijk gemaakt en de stijfheid, treksterkte en drukweerstand van de machine aanzienlijk worden verbeterd. Het aandrijfsysteem maakt gebruik van AC-servomotoren in combinatie met precisie-kogelomloopspindel-assemblages voor dubbelzijdige aandrijving, wat de beweging van het portaal langs de Y-as vergemakkelijkt. Bovendien is de werkbank geïntegreerd met een hydraulisch cilinderklemsysteem voor een veilige bevestiging van het werkstuk.

Mobiel portaal:

Het mobiele portaal is geconstrueerd uit gietijzer (HT250), met twee ultra-hoog belastbare rollende lineaire geleidingen aan de voorkant. Een set precisie-kogelomloopspindels, in combinatie met een servomotor, maakt het mogelijk dat de glijplaat van de krachtkop langs de X-as beweegt, en de boorkrachtkop is aan deze glijplaat bevestigd. De beweging van het portaal wordt vergemakkelijkt door een servomotor, die de rotatie van de kogelomloopspindelmoer op de kogelomloopspindel aandrijft via een precisiekoppeling om een soepele en precieze beweging te bereiken.

Specificaties:
