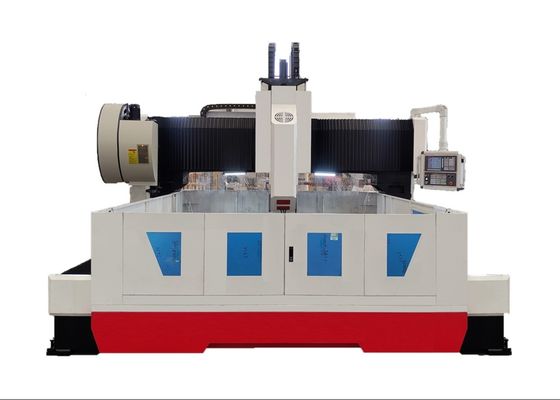

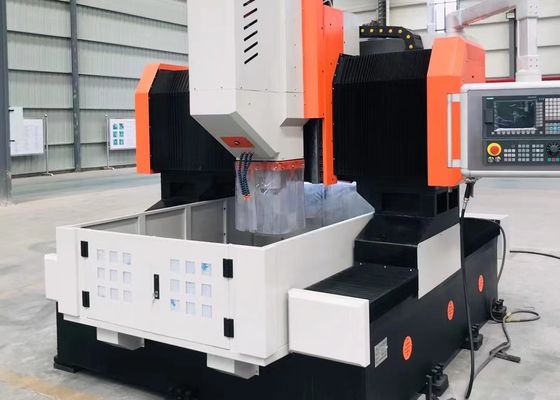

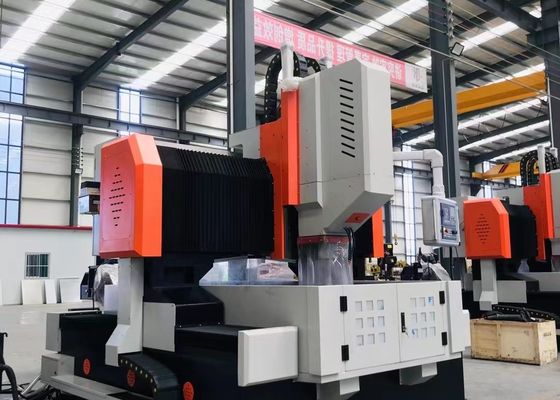

Toegewijde servospindelmotor, snelle roterende verbinding en boorcentrumuitlaat CNC-freesmachine voor precisiebewerking

Machines voor het boren en frezen van CNC-platen met hoge snelheid

Verplaatsbaar zadel:

Het mobiele zadel is een precisie gietijzeren constructiecomponent. Het is uitgerust met twee ultra-hoge draagkracht CNC lineaire railslippen, een set van precisie kogelschroeven,met een vermogen van niet meer dan 10 W,Deze configuratie brengt het gewicht van de krachtkop in evenwicht, vermindert de belasting op de schroef en verlengt de levensduur ervan.de mogelijkheid om acties te ondernemen zoals snelle vooruitgangHet heeft ook functies zoals automatisch chip breken, chip terugtrekken en pauzeren.

Boorkop:

De boorkrachtkop heeft een speciale servo-spindelmotor, die een speciale precisie-spindel door een tandrijke synchrone riem stuurt om het koppel te verhogen.De spindel neemt een voorste vier en achterste twee type zes-rij Japanse hoekige contact lager om stapsgewijze snelheid verandering te bereikenDe spindel is uitgerust met een pneumatisch gereedschapssysteem om het vervangen van gereedschap snel en handig te maken.De X- en Y-assen kunnen worden verbonden en een halfgesloten lus wordt gebruikt om lineaire en circulaire interpolatiefuncties te realiseren.Het spindel is een BT50 conisch gat, uitgerust met een hogesnelheids rotatieverbinding en kan worden verwerkt met een hogesnelheids U-boorcentrum.

Transmissieapparaat:

Het heeft een zeer nauwkeurig ontwerp van uit Taiwan geïmporteerde geleidingsrails en schuifrolletjes, die soepel draaien en de capaciteit voor zware lading effectief verbeteren.

1De X-as en de Z-as nemen respectievelijk twee rollende lineaire leidingen aan als leidings- en dragende sporen voor zijdelingse en longitudinale beweging.Het kan voldoen aan de technische vereisten van hoge snelheid boorDe X-as en Z-as transmissie neemt AC servomotoren om de precisie bal schroef te draaien en lineaire beweging te realiseren.

2Aan beide zijden van de Y-as bevinden zich twee lijnleidingen voor zware rollen, waarvan de ene een zijdelings hangende structuur is, die samen de Y-as glijbaan vormen.Het kan voldoen aan de hoge stijfheid sterkte vereisten van het portier frame, en kan ook voldoen aan de technische voordelen van een kleine wrijvingscoëfficiënt, een snelle bewegingssnelheid, een goede trillingsabsorptie en een lange levensduur.De X-as transmissie gebruikt twee servomotoren synchrone aandrijving technologie, dat wil zeggen, één servomotor aan elke zijde, synchroon drijft de kogelschroef om te draaien, drijft het portierframe om te bewegen en realiseert CNC-bewerking.

Automatische smeerinrichting en beschermingsinrichting:

Deze werktuigmachine is uitgerust met een in Taiwan vervaardigde volumetrische partiële druk automatische smeerinrichting die automatisch de geleidingsrails, loodschroeven,met een vermogen van niet meer dan 50 WDe X- en de Y-as van de werktuigmachine zijn voorzien van stofdichte beschermende deksels.en waterdichte spatschilds worden rond de werkbank geïnstalleerd.

Laserinterferometer:

Elk apparaat is gekalibreerd met de American API laser interferometer om nauwkeurig te inspecteren en te compenseren voor toonhoogtefout, terugslag, positioneringsnauwkeurigheid, herhaalde positioneringsnauwkeurigheid, enz.om de dynamische en statische stabiliteit en de verwerkingsnauwkeurigheid van de machine te waarborgenOm de 3D-verwerking nauwkeurigheid en cirkelvorming van de machine te garanderen.
