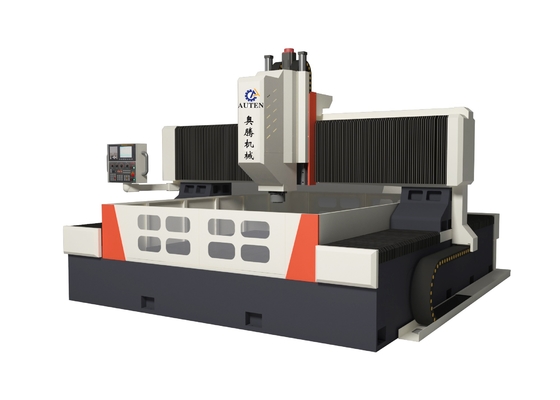

3000*3000 Werkstukgrootte CNC-plaatboormachine Model PHD3030 30 KW Servo Spindle Motor Power
Boringskrachtkop:
De boorkrachtkop gebruikt een speciale servo-spindelmotor en de tandwiel-synchrone band vertraagt om het koppel te verhogen om de precisie-spindel aan te drijven.De spindel neemt de eerste drie achterste twee vijf-rij Japanse hoekige contactlagers om stapsgewijze snelheid verandering te bereikenDe spindel is uitgerust met een pneumatisch gereedschapssysteem om gereedschap te vervangen.met behulp van een halfgesloten lusregelingDe spindel is voorzien van een BT50-conisch gat, voorzien van een Italiaans Rotofors hogesnelheids rotatieverbinding.en kan gebruik maken van de high-speed U-boorcentrum om water te ontladen.
Automatische smeerinrichting en beschermingsinrichting:
Uitgerust met het originele automatische smeerapparaat van Taiwan met volumetrische partiële druk, kan het automatisch verschillende bewegingsparen, zoals geleidingsrails, schroeven, rekken, enz., smeren.zonder dode hoekenDe X- en de Y-as van de werktuigmachine zijn voorzien van stofdichte beschermende deksels.en spatbestendige buffers worden rond de werkbank geïnstalleerd.
GSK CNC-besturingssysteem:
GSK CNC boormachine speciaal systeem. De motor wordt aangedreven door een hoge precisie absolute waarde serie servomotor, RS232 interface en kleur display, Chinese operationele interface,op-site/externe USB-invoer.
1. Met chipbreaking functie, de chip breaking tijd en chip breaking cyclus kan worden ingesteld op de mens-machine interface.
2Met de werktuigheffingsfunctie kan de werktuigheffingshoogte op de mens-machine-interface worden ingesteld.en dan splijtjes, dan snel naar voren naar het booroppervlak en automatisch schakelen.
3Gecentraliseerde besturingsdozen en handheld-eenheden nemen numerieke besturingssystemen aan om programmering, opslag, weergave en communicatie te vergemakkelijken.De operationele interface heeft de functies van de mens-machine dialoog, foutcompensatie en automatisch alarm.
4De apparatuur heeft de functie van voorproef en herinspectie van de gatpositie voor verwerking, en de werking is zeer handig.
Centrale waterfiltratiesysteem:
Uitgerust met een centraal waterfiltersysteem dat de onzuiverheden in het snijkoelmiddel effectief kan filteren.Het interne waterbespuitingssysteem kan voorkomen dat ijzeren pinnen tijdens de verwerking op het gereedschap worden gewikkeld, verminderen van slijtage van het gereedschap, verlengen van de levensduur van het gereedschap, verbeteren van het werkstuk oppervlak afwerking, en het werktuig punthet hogesnelheidsrotatieverbinding beschermen, voorkomen dat verontreinigingen de rotatieverbinding blokkeren en de algemene kwaliteit van het werkstuk verbeteren en de werkdoeltreffendheid verbeteren.
Sspecificaties:
| Grootte van het werkstuk |
LxW |
3000 x 3000 mm |
| Hoogte van het scharnier |
800 mm |
| Boringkrachtkop |
Qty. |
1 |
| Spindelconic |
BT2vrijwilligerswerk |
| Max.boorddiameter |
Φ80 mm |
| Max.dikte |
≤ 180 mm |
| De diameter van de kraan |
M3-M28 mm |
| Spindel snelheid |
30 tot 3000 r/min |
| Vermogen van de servo-spindelmotor |
30 kW |
| Afstand van de onderkant van de spindel tot de werktafel |
200-800 mm |
|
zijdelingse beweging van de aandrijfkop
(X-as)
|
Max.horizontale slag |
3000 mm |
| Laterale bewegingssnelheid |
0~9 r/min |
| Servomotorvermogen voor zijdelingse beweging |
1x2,4 kW |
| Lange gang van de galerij (Y-as) |
Max. voedingsslag |
3000 mm |
| Bewegingssnelheid van de voeding |
0~9 m/min |
| Vermogen van de voedingsservomotor |
2x2,4 kW |
| Verticale voedingsbeweging (Z-as) |
Max. slag |
600 mm |
| Bewegingssnelheid |
0~8 m/min |
| Servomotorvermogen |
1x2,4 kW |
| Gelijktijdige positiebepaling |
X/Y/Z/A/B/C |
0-0,02 mm/1000 mm |
| Gelijktijdige positiebepaling in drie assen |
X/Y/Z/A/B/C |
0-0,01 mm/1000 mm |
| Algemene grootte |
LxWxH |
4800x4500x3200 mm |
