40 mm Boring Diameter Automation CNC Angle Line Machine BT40 Taper Of Drilling Spindle

Grote Afbeelding : 40 mm Boring Diameter Automation CNC Angle Line Machine BT40 Taper Of Drilling Spindle

Productdetails:

Place of Origin:	China
Merknaam:	Auten
Certificering:	ISO9001
Model Number:	ADM2532

Betalen & Verzenden Algemene voorwaarden:

Minimum Order Quantity:	1 set
Prijs:	negotiable
Packaging Details:	By Container
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	100 sets/month

Contact

Gedetailleerde productomschrijving

Angle size(mm):	14014010~25025032	Max. length of raw material (m):	14
Marking force(kN):	1000	No. of character group:	1
No. of character:	18	Character size (mm):	141019
Range of accurate distance(mm):	50~220（Stepless）	Taper of drilling spindle:	BT40
Max. drilling diameter (mm):	Φ40	Max. Spindle rotation speed(r/min):	6000
Markeren:	CNC-boormachine voor hoeklijnen , Automatisering CNC-hoeklijnmachine , 40 mm CNC-hoeklijnmachine

40mm Boordiameter CNC Hoeklijn Boormachine 3 Bladen Aan Elke Zijde

Productgebruik:

Het is primair ontworpen voor boor- en stempelbewerkingen op hoekstaal met grote afmetingen en hoge sterkte, gebruikt in transmissielijntorens.Alle benodigde gaten in het hoekstaal kunnen op deze productielijn worden verwerkt, met superieure gatenkwaliteit, hoge positionele nauwkeurigheid, evenals uitzonderlijke productie-efficiëntie en automatiseringsmogelijkheden.

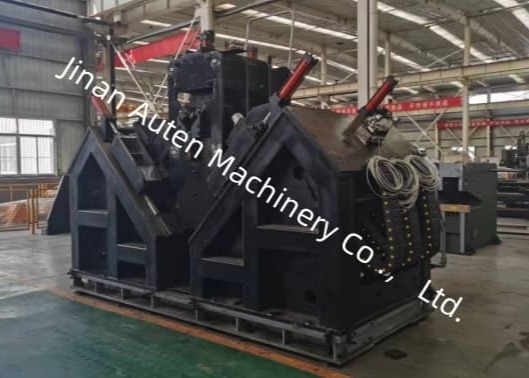

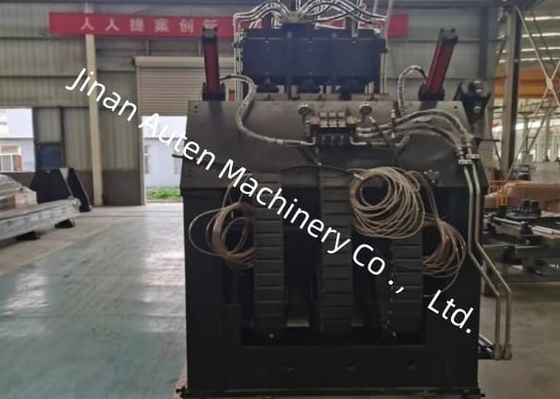

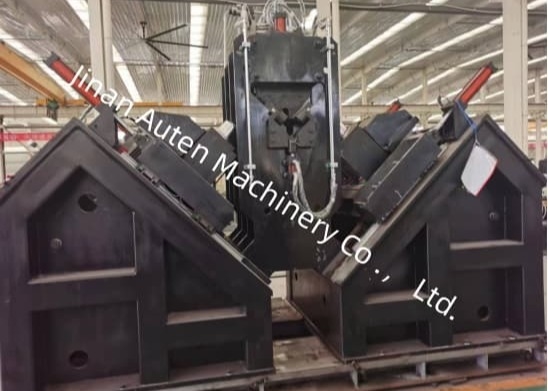

40 mm Boring Diameter Automation CNC Angle Line Machine BT40 Taper Of Drilling Spindle 0

Producteigenschappen:

De type-eenheid maakt gebruik van een gesloten frameconstructie, gekenmerkt door hoge sterkte en stabiele prestaties. De printunit bestaat uit een bedondersteuning die aan de machinebasis is bevestigd, een beweegbaar bed en een hydraulisch aangedreven perskop-karakterbox. Het printen wordt uitgevoerd op de posities die in de tekeningen zijn gespecificeerd, in overeenstemming met computerinstructies. Om het bewerkingsbereik van de machine uit te breiden, is een handmatig afstelmechanisme toegevoegd, waarmee de neerwaartse positie van het beweegbare bed (d.w.z. de positie van de karakterkop) kan worden gewijzigd om zich aan te passen aan de typeposities van hoekstaal met verschillende specificaties.

Het gatenmaakproces bereikt een hoge positionele nauwkeurigheid. De toevoerinrichting van deze productielijn wordt aangedreven door een servomotor via een tandheugeloverbrengingssysteem, uitgerust met een detectiemechanisme voor de tandheugel en het tandwiel, evenals een detectie-encoder voor positionele nauwkeurigheid feedback, waardoor een volledig gesloten-lus controlesysteem ontstaat. De beweging van de boorkop langs de richting van de twee flanken van het hoekstaal wordt aangedreven door een servomotor via een kogelomloopspindel, wat zorgt voor een hoge precisie bij het positioneren van gaten op hoekstaalwerkstukken.

Superieure boorefficiëntie en gatenkwaliteit zijn kenmerken van dit systeem.De booreenheid is uitgerust met zes sets CNC-boorkoppen, met drie toegewezen aan elke vleugel van het hoekstaal.Gaten met identieke diameter en eindafstand aan beide vleugels kunnen gelijktijdig worden geboord door overeenkomstige boorkoppen aan weerszijden.De boorspil maakt gebruik van een Taiwanese BT40 precisiespil (met interne koeling), terwijl de boorkop een hardmetalen boor gebruikt, waardoor een snijsnelheid van maximaal 200 m/min wordt bereikt - aanzienlijk hoger dan de 25-35 m/min die typisch is voor conventionele hogesnelheidsstaal spiraalboren.

De CNC-boorkop wordt gevoed door een servomotor, waarbij de snelle aanvoer, de werkvoeding en de snelle terugtrekking worden bestuurd en geautomatiseerd door het CNC-systeem.De terugtrekpositie van de boor kan via de hostcomputer worden vooringesteld, waardoor onbelaste slagen worden geminimaliseerd en de productie-efficiëntie verder wordt verbeterd.De vervaardigde gaten hebben een diametertolerantie van minder dan 0,1 mm en een oppervlakteafwerking (Ra) van minder dan 6,3 μm, wat zorgt voor een uitzonderlijke gatenkwaliteit.

Belangrijkste parameters:

Model	ADM2532
Hoekmaat (mm)	14014010~25025032
Max. lengte van het ruwe materiaal (m)	14
Markeerkracht (kN)	1000
Aantal karaktergroepen	1
Aantal karakters	18
Karaktergrootte (mm)	141019
Bereik van nauwkeurige afstand (mm)	50~220 (Traploos)
Aantal boorgaten aan elke zijde	3 (2 groepen, 6 in totaal)
Aantal bladen aan elke zijde	3
Conus van de boorspil	BT40
Max. boordiameter (mm)	Φ40
Max. Spindelsnelheid (tpm)	6000
Boorkoelingseenheid	MQL 360-2 (Droge koeling)
Olieopslagcapaciteit koelingseenheid	2L
Snijolie	Plantaardige olie-gebaseerde micro-snijoliën (2000-25)
Brandstofverbruik	5~50ml/u
CNC-trolley aandrijving	AC-servomotor, tandheugel- en rondselaandrijving
Max. aanvoersnelheid van hoek (m/min)	40
AB-as uitlijningsbeweging aandrijfmethode	Lineaire bewegingsgeleiding; AC-servomotor; Kogelomloopspindel Secundaire aandrijving
Max. schaatsbewegingssnelheid van de boorkop (m/min)	10
Boorkop aandrijving	Lineaire bewegingsgeleiding; AC-servomotor; Kogelomloopspindel Secundaire aandrijving
Max. aanvoersnelheid van de boorkop (m/min)	14
Werkwijze toevoertrolley arm	Verticale hef type
Aantal kantelcilinders aan de afvoerkant	4
Koelmethode hydraulisch station	Luchtkoeling
Aantal CNC-assen	9
Luchtdruk (MPa)	1
Totaal vermogen	Ongeveer 150KW
Machinegewicht (kg)	Ongeveer 33 ton
Totale afmetingen (m)	338.52.5
