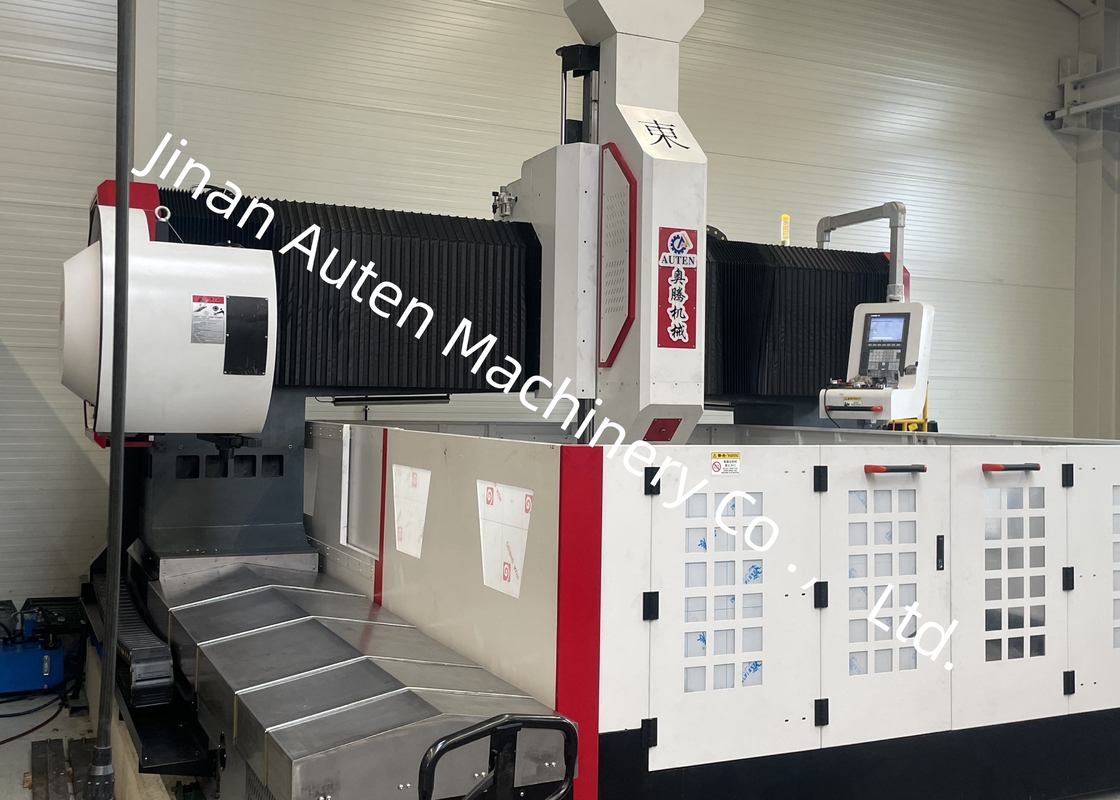

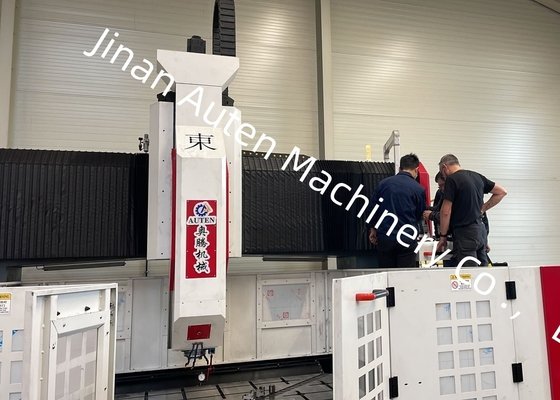

Model PHD3030 CNC-platenboremachine 80 mm Max borediameter Geautomatiseerde productie
Toepassing:
Ontworpen voor het boren, kamperen, aftappen en frezen van platen en structurele onderdelen.
Het wordt hoofdzakelijk gebruikt voor het boren met een hoog rendement van werkstukken zoals flenzen, schijven, ringen en platen met diktes binnen het effectieve verwerkingsbereik.De machine maakt het booren van zowel door gaten en blinde gaten in enkel materiaal onderdelen en samengestelde materialenDe bewerkingsprocessen worden digitaal gecontroleerd, waardoor een zeer gebruiksvriendelijke werking wordt gewaarborgd, en het ondersteunt geautomatiseerde, hoge precisieproductie in meerdere variëteiten en in massahoeveelheden.
Automatische chipconveyor en circulerend koelapparaat:
De automatische chipconveyor is een platte keten. Aan de ene kant is een koelpomp geïnstalleerd.De uitlaat is met een slang verbonden met het centrale waterfiltersysteemHet koelmiddel stroomt in de chipconveyor, de chipconveyor-liftpomp pompt het koelmiddel in het centrale afvoerfiltersysteem,en de hogedrukkoelpomp laat de gefilterde koelmiddel circuleren voor het snijdenHet is ook uitgerust met een trolley voor het vervoer van schroot, wat zeer handig is voor het vervoer van ijzerschroot.Bij hoge snelheidsboren, wordt het gereedschap gekoeld door een interne waterafvoer en voor licht frezen wordt gebruikgemaakt van een externe koeling.het systeem wordt automatisch aangesloten op de motor om te startenWanneer het koelmiddel een hoog niveau bereikt, stopt de motor automatisch.2 Wanneer het koelmiddel in het filter op een laag niveau is, zal het systeem automatisch de niveausmeter alarmeren, de spindel zal het gereedschap automatisch terugtrekken en de machine zal stoppen met werken.
Geheugenfunctie voor uitschakelen:
De werking wordt gestopt als gevolg van plotselinge stroomstoring, enz. Gebruik deze functie om snel en eenvoudig de locatie van het laatste gat te vinden dat voor de stroomstoring is geboord.De exploitanten kunnen snel doorgaan met de volgende stap, bespaart zoektyd.
Laserinterferometer:
De laserinterferometer wordt gebruikt om te kalibreren, en nauwkeurig te controleren en te compenseren van de toonhoogte fout, backlash, positionering nauwkeurigheid, herhalen positionering nauwkeurigheid, enz., om de dynamische,statische stabiliteit en bewerkingsnauwkeurigheid van de machine. Balbalinspectie Elke machine gebruikt een Britse RENISHAW balbal om de ware cirkelnauwkeurigheid en de geometrische nauwkeurigheid van de machine te kalibreren.een cirkelvormig snijproefje wordt uitgevoerd om de 3D-bewerkingsnauwkeurigheid en de cirkelnauwkeurigheid van de machine te waarborgen.
Sspecificaties:
| Grootte van het werkstuk |
LxW |
3000 x 3000 mm |
| Hoogte van het scharnier |
800 mm |
| Boringkrachtkop |
Qty. |
1 |
| Spindelconic |
BT2vrijwilligerswerk |
| Max.boorddiameter |
Φ80 mm |
| Max.dikte |
≤ 180 mm |
| De diameter van de kraan |
M3-M28 mm |
| Spindel snelheid |
30 tot 3000 r/min |
| Vermogen van de servo-spindelmotor |
30 kW |
| Afstand van de onderkant van de spindel tot de werktafel |
200-800 mm |
|
zijdelingse beweging van de aandrijfkop
(X-as)
|
Max.horizontale slag |
3000 mm |
| Laterale bewegingssnelheid |
0~9 r/min |
| Servomotorvermogen voor zijdelingse beweging |
1x2,4 kW |
| Lange gang van de galerij (Y-as) |
Max. voedingsslag |
3000 mm |
| Bewegingssnelheid van de voeding |
0~9 m/min |
| Vermogen van de voedingsservomotor |
2x2,4 kW |
| Verticale voedingsbeweging (Z-as) |
Max. slag |
600 mm |
| Bewegingssnelheid |
0~8 m/min |
| Servomotorvermogen |
1x2,4 kW |
| Gelijktijdige positiebepaling |
X/Y/Z/A/B/C |
0-0,02 mm/1000 mm |
| Gelijktijdige positiebepaling in drie assen |
X/Y/Z/A/B/C |
0-0,01 mm/1000 mm |
| Gewicht van de machine |
/ |
Ongeveer 28T |
| Algemene grootte |
LxWxH |
4800x4500x3200 mm
|
