7.5KN Klemkracht Geautomatiseerde CNC Plaat Boormachine 28mm T-gleuf Breedte 0.45KW Koelvermogen

7.5KN Clamping Force Automated CNC Plate Drilling Machine 28mm T-Slot Breedte Voor Staalstructuur

Gebruik:

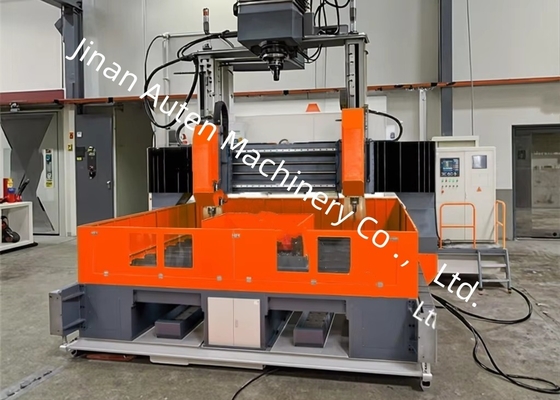

De PZ4040/2 gangbare mobiele CNC-boormachine is ontworpen voor boorwerkzaamheden op stalen platen.en pylonen, evenals grote flenzen, warmtewisselaar buisplaten, en simil- de onderdelen.

De toepassing van deze CNC-boormachine maakt het hele boorproces volledig geautomatiseerd, met een hoge precisie en efficiëntie.Het is zeer geschikt voor boorprocessen met verbindingsplaten, basisplaten, eindplaten, sjablonen, flenzen, structurele onderdelen en andere componenten in verschillende industrieën, zoals staalconstructies, bruggenbouw, elektriciteits- en communicatietorens,met een vermogen van meer dan 10 W.

De precisie van de bewerkte onderdelen voldoet aan de nationale norm *Code for Acceptance of Construction Quality of Steel Structures* (GB50205-2001).

Het hydraulische station is voorzien van een luchtkoelsysteem.

Deze software is ontwikkeld door ons bedrijf en de Mitsubishi programmeerbare controller (FX3GU-64MT) met de bovenste computerprogrammeringssoftware. De software heeft de volgende belangrijkste kenmerken:

1. Software werkplatform voor Windows of Vista systeem;
2. Software-interface is vriendelijk, bruikbaar, goed interactiviteit, ondersteuning voor muis en toetsenbord werking;
3. Duidelijk en effectief beheer van de middelen, werkstuk programma open en opslaan worden gebruikt in de vorm van een gemeenschappelijk dialoogvenster, kunt u openen of opslaan van het bestand in elke map,de toegang van het programma tot de onafhankelijke tekstbestanden, kan buiten de site worden geprogrammeerd, direct worden gekopieerd voor lokaal gebruik;
4. Het heeft een krachtige programmeringsfunctie, zowel handmatige programmering als automatische programmering met behulp van CAD, automatische programmering is compatibel met AutoCAD, CAXA98 en andere CAD-software;
5. De functie van het weergeven van graphics kan de juistheid van de programmering controleren;

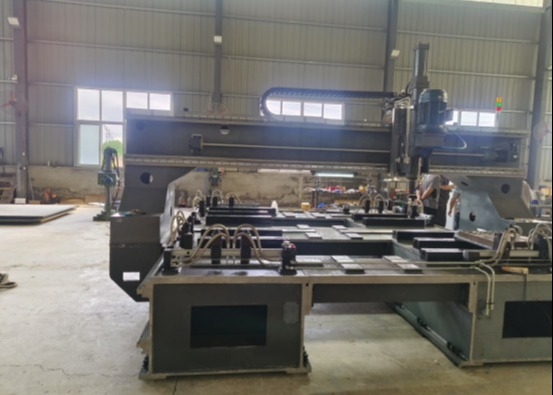

Het bed bestaat uit een machinebasis, een werktafel en een ondersteuningsraam van het raamtype, de machinebasis is na verouderingsproces gelast door een stalen plaat, gelast staalconstructie.De werktafeloppervlakte is voorzien van een drager van het raamtype, een drager van het raamtype boven de combinatie van installatie- en activiteitsbeugel, bevestigd door de vlinderschroeven,het losmaken en aanscherpen van de vlinderschroeven om de afstand tussen de werkingsbeugel aan te passen aan de bewerking van de werkstukondersteuningDe verwerkingsruimte is ruim, verdeeld in vier verwerkingszones links en rechts, die kunnen worden gebruikt voor het boren, laden en lossen van werkstukken.en tegelijkertijd kan worden geprogrammeerd voor het boren en verwerken van documenten.

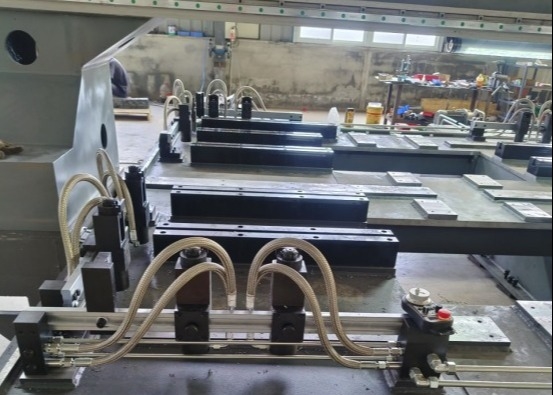

De tafel is omgeven door twaalf snelle en verplaatsbare automatische hydraulische klemmen, die tegelijkertijd enkele of overlappende stalen platen kunnen klemmen.twee lineaire rolgeleiderrails met een hoge laadcapaciteit aan elke zijde van de machinebasis, die worden gebruikt om de linker- en rechterste steun van het bewegende portier te begeleiden.synchrone gordelwiel en kogelschroef aan beide zijden van de machinebasis voor de beweging van de linker- en rechterbeugel van het portier, waardoor een hoge positiegenauigheid en herhaalbare positiegenauigheid wordt gewaarborgd.

De belangrijkste specificaties en parameters van deze machine:
