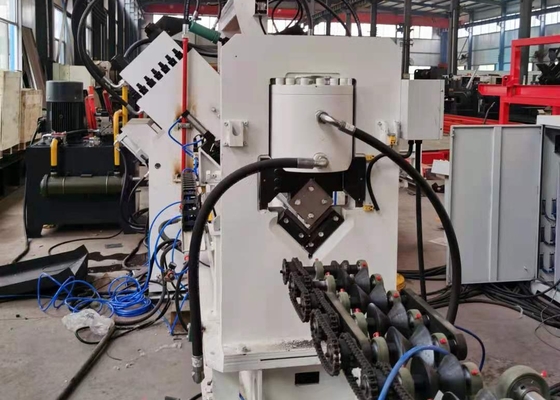

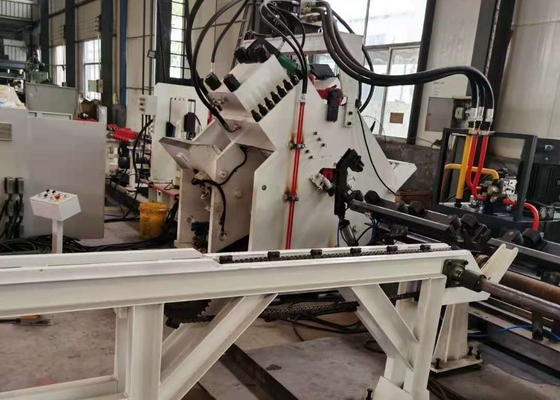

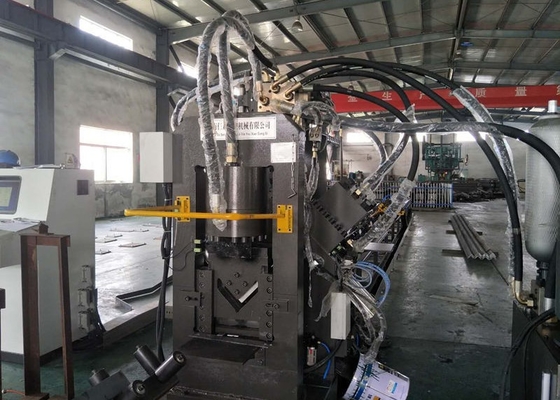

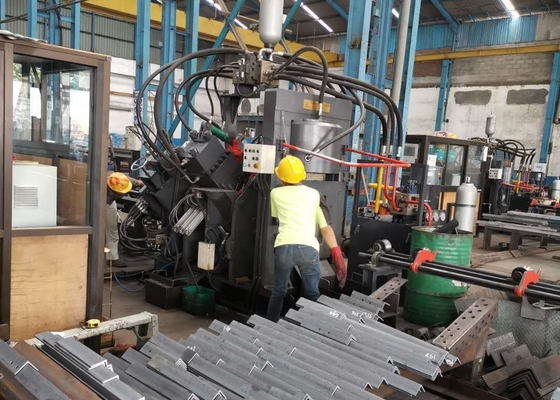

JNC1412 Model Punching Marking Cutting CNC Angle Line Machine 630/1000KN Punching Force
Toepasselijke industrie:
Deze machine is een gespecialiseerde uitrusting die is ontworpen voor het steken, markeren en snijden van hoekstaal in de hoekstaaltorensector.
Samenstelling van het product
Deze machine bestaat voornamelijk uit een transversale vervoerband, een roterend laadstelsel, een invoervoerband, een CNC-invoerband, een punch-eenheid, een markeringseenheid, een snij-eenheid, een losvoerband,alsmede hydraulische, elektrische en pneumatische systemen, onder andere componenten.
Productkenmerken:
1. Integreert CNC-technologie en servomotorvoeding, waardoor hoge efficiëntie en consistente precisie van het werkstuk worden gewaarborgd.
2Elke zijde is uitgerust met drie sets punches en matrijzen, die drie punches met verschillende diameters kunnen bevatten.de drie sets vormen kunnen synchroon bewegen om de punching back mark aan te passen.
3. Uitgerust met een computer met een Chinese/Engelse interface voor intuïtieve bediening, met de mogelijkheid om werkstukdiagrammen weer te geven.En het kan rechtstreeks gebruik maken van programma gegevens gegenereerd door lofting softwareBij het bewerken van programma's moeten alleen de afmetingen van het werkstuk, de diameter van het gaatje, de achtergrond en de hoeveelheid van het werkstuk worden ingevoerd.
4. De CNC-invoerwagon wordt aangedreven door een servomotor, met een foto-elektrische encoder die realtime feedback levert.
5Het markeren, steken en snijden van staal is volledig geautomatiseerd; het afgewerkte hoekstaal kan via een pneumatisch omzetapparaat worden ontladen, waardoor de bedrijfsintensiteit wordt verminderd.
6Het besturingssysteem bestaat onder andere uit een computer, een CNC-systeem, een servomotor, een PLC en externe sensoren.Verwerkingswerkzaamheden worden eenvoudig door in te voeren werkstuk afmetingenBovendien kunnen programma's worden opgeslagen, geselecteerd, weergegeven en verzonden op basis van werkstuknummers.
Informatie over parameters
| Model |
JNC1010 |
JNC1412 |
JNC2020 |
| Hoekgrootte (mm) |
40*40*3
100*100*10 |
40*40*3
140*140*12 |
50 maal 50 maal 4
200*200*20 |
|
Max.
Ik heb geen idee.
|
26*10 |
26*12 |
26*20 |
| Stanskracht (kN) |
630 |
630/1000 |
1000/1200 |
| Markeringskracht (kN) |
630 |
630/900/1200 |
| Snijkracht (kN) |
1000 |
900/1800 |
1540/4300 |
| Max. lengte van de leegte (m) |
12 |
12 |
14 |
| Max.lengte van de afgewerkte stof (m) |
10 |
12 |
14 |
| Stoten per zijde |
2 |
2 of 3 |
3 |
| Groep van markeringsletters |
4 |
4 |
4 |
| AantalBrievenper groep |
12 |
| Tekstgrootte ((mm) |
14*10*19 |
| CNC-assen |
3 |
| Snijstand |
Eenvoudig lemmet |
Dubbellem of enkellem |
| Voedingssnelheid van de hoek ((m/min) |
80 |
80 |
60 |
| Bewerkingsnauwkeurigheid |
Overeenkomstig GB2694 |
| Programmeringsmodus |
Invoer door toetsenbord,USB-interface |
| Algemene afmeting (m) |
Ongeveer 28 maal 6,5 maal 2.2 |
Ongeveer 29 x 6,5 x 2.2 |
Ongeveer 32 maal 7 maal 2.35 |
