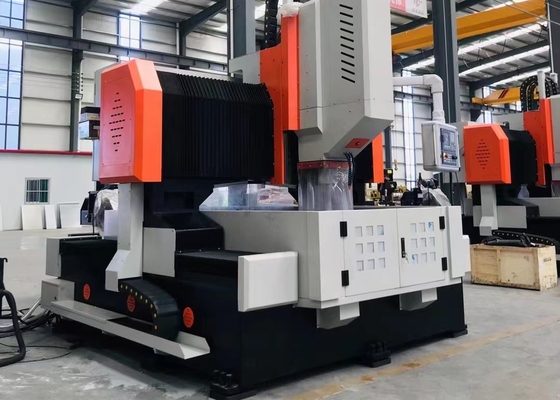

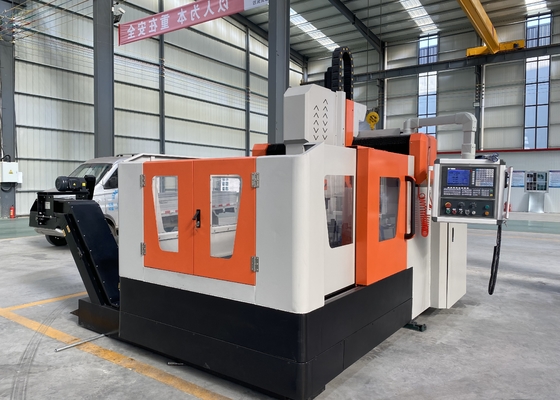

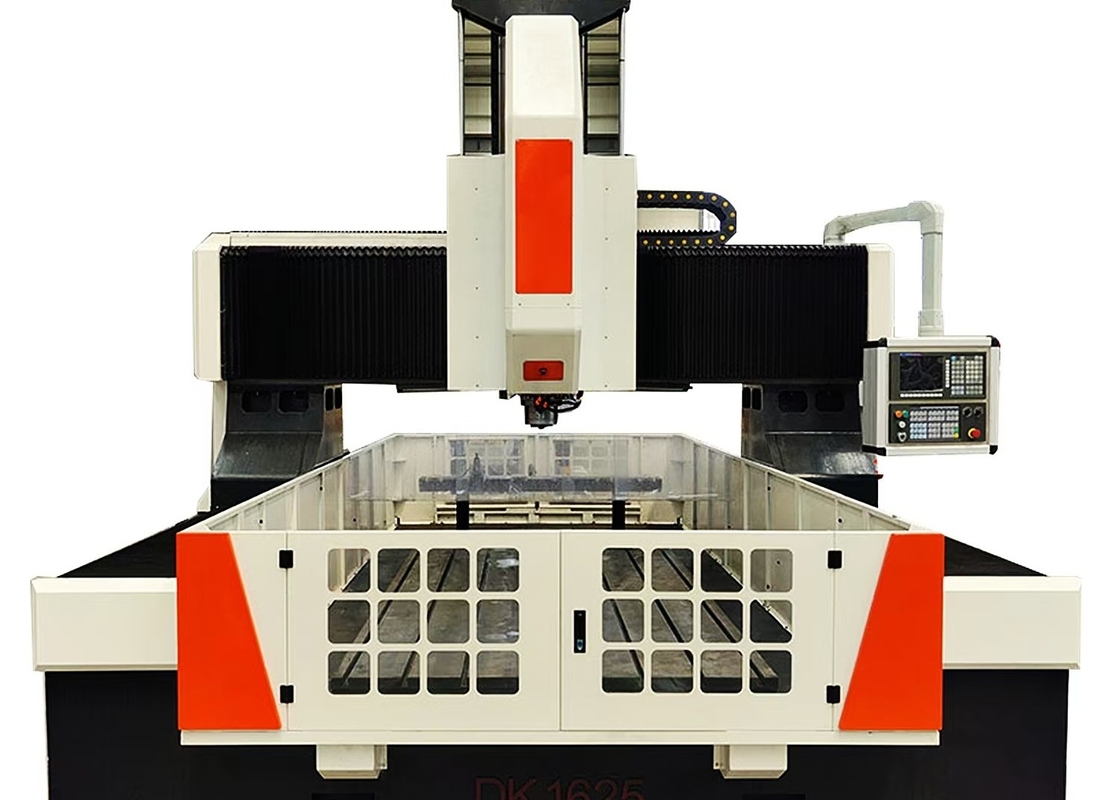

PHD2016 Model CNC-platenboremachine 40 mm Max borediameter 100 mm Max dikte

PHD2016 Model CNC-platenboremachine 40 mm Max borediameter 100 mm Max dikte

Toepassing:

De CNC-bor- en freesmachine voor portier is hoofdzakelijk ontworpen voor het boren, kamperen, inslaan en frezen van platen en structurele componenten, waaronder flenzen, schijven, ringen en platen,met een dikte van het werkstuk binnen het bereik van de effectieve verwerkingHet maakt het mogelijk om door gaten en blinde gaten te boren in zowel enkelmateriaal onderdelen als composiet materialen.Het ondersteunt automatische, met een hoge precisie in meerdere rassen en grote hoeveelheden.

Vervaardiging:

Het bestaat voornamelijk uit een werktafel, een draagbaar portier, een draagbaar saddel, een boor- en freeskrachtkop, een automatisch smeerapparaat, een beschermingsapparaat,een circulerende koelapparaat, een numeriek besturingssysteem, een elektrisch systeem en andere onderdelen, ondersteund en geleid door rollende leidersparen en aangedreven door precisieschroeven,het gereedschap bereikt een hoge positioneringsnauwkeurigheid en herhaalde positioneringsnauwkeurigheid.

Machinebed en werkbank:

Het machinebed wordt gelast, gevolgd door glooiing en precisiebewerking, wat resulteert in uitzonderlijke dynamische en statische stijfheid met nul vervorming.Twee lineaire leidingen met hoge precisie zijn aan beide zijden van de onderkant van het bed gemonteerd, waardoor de kracht gelijkmatig wordt verdeeld over de geleidingsschuivers en de stijfheid, de treksterkte en de drukweerstand van de werktuigmachine aanzienlijk worden verbeterd.Het aandrijfsysteem maakt gebruik van wisselstroom servomotoren die worden gekoppeld aan precisie-balschroeven voor dubbelzijdige aandrijvingDe werkbank is bovendien uitgerust met een hydraulisch cilinderclampsysteem.

Boorkop:

De boorkrachtkop maakt gebruik van een speciale servo-spindelmotor, die via een tandrijke synchrone riem stroom overdraagt naar een gespecialiseerde precisie-spindel om het koppel te verhogen.De spindel is uitgerust met een Japanse hoekcontactlagerconfiguratie (vier rijen aan de voorzijde en twee rijen aan de achterzijde)Een pneumatisch gereedschapswisselsysteem is in de spindel geïntegreerd, waardoor een snelle en handige vervanging van het gereedschap mogelijk is.

De X- en Y-assen ondersteunen de koppeling en maken gebruik van een halfgesloten lusregeling.met een vermogen van niet meer dan 50 WDe spindel is voorzien van een BT50-conical-gat, voorzien van een snelle rotatieverbinding, en kan worden verwerkt met een snelle U-boor met een centrale stopcontact.

Specificaties:
