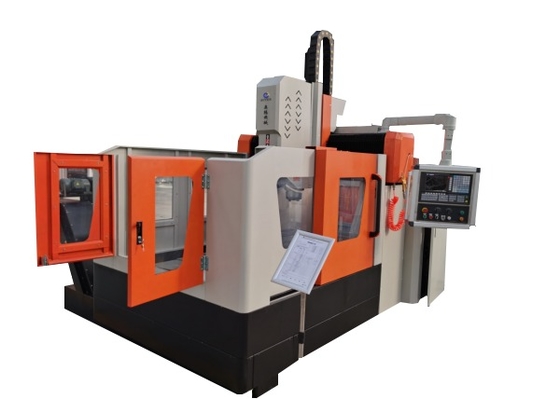

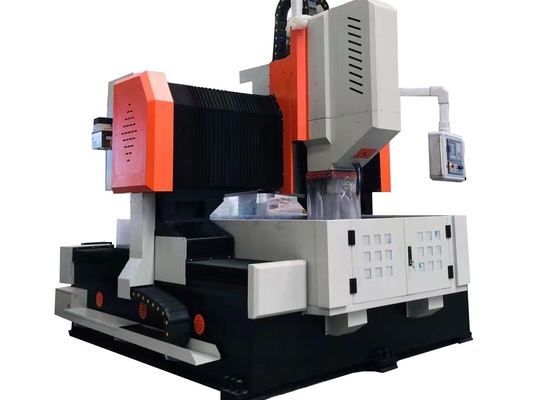

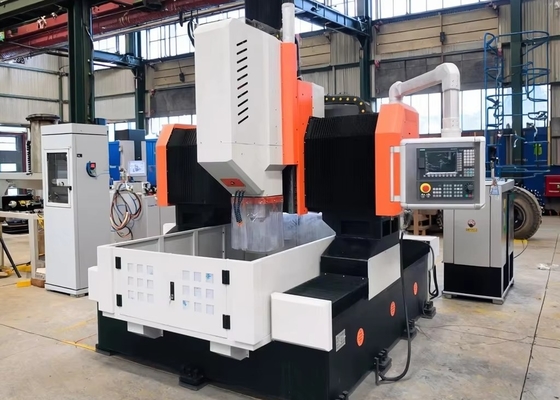

2000x1600mm Werkstukformaat CNC Plaat Flens Boormachine 28mm T-gleuf breedte
Toepassing:
De CNC portaal boor- en freesmachine is primair ontworpen voor het boren, afschuinen, tappen en frezen van platen en structurele componenten, waaronder flenzen, schijven, ringen en platen, met werkstukdiktes binnen het effectieve bewerkingsbereik. Het maakt het boren van doorlopende gaten en blinde gaten mogelijk in zowel enkelvoudige materiaalonderdelen als composietmaterialen. Het bewerkingsproces wordt digitaal bestuurd, wat een zeer gebruiksvriendelijke bediening garandeert, en het ondersteunt geautomatiseerde, zeer precieze productie in meerdere variëteiten en in grote hoeveelheden.
1. Machinebed en Werkbank:
Het machinebed ondergaat lassen, gevolgd door gloeien en precisiebewerking, wat resulteert in uitzonderlijke dynamische en statische stijfheid zonder vervorming. Twee zeer precieze lineaire geleidingen zijn aan beide zijden van de bedbasis gemonteerd, wat zorgt voor een gelijkmatige krachtverdeling op de geleiders en de stijfheid, treksterkte en drukweerstand van de machine aanzienlijk verbetert. Het aandrijfsysteem maakt gebruik van AC-servomotoren in combinatie met precisie kogelomloopspindels voor dubbelzijdige aandrijving, waardoor het portaal langs de Y-as kan bewegen. Bovendien is de werkbank uitgerust met een hydraulisch cilinderklemsysteem.
2. Boorkop:
De boorkop bevat een speciale servospindelmotor, die de kracht overbrengt op een gespecialiseerde precisiespindel via een getande synchrone riem om het koppel te verhogen. De spindel is uitgerust met een zesrijige Japanse hoekcontactlagerconfiguratie (vier rijen aan de voorkant en twee rijen aan de achterkant), waardoor traploze snelheidsaanpassing mogelijk is. Een pneumatisch gereedschapswisselsysteem is in de spindel geïntegreerd, wat zorgt voor een snelle en probleemloze gereedschapswisseling.
De aanvoermotie wordt aangedreven door een servomotor in combinatie met een kogelomloopspindel. De X- en Y-assen ondersteunen koppeling en gebruiken semi-gesloten-lusregeling, wat lineaire en circulaire interpolatiefuncties faciliteert. Het spindeleinde heeft een BT50-conusgat, uitgerust met een hogesnelheidsdraaikoppeling, en is in staat om te bewerken met een hogesnelheids U-boor met een centrale uitlaat.
3. Automatisch Smeersysteem en Beschermingssysteem:
De machine is uitgerust met een in Taiwan vervaardigd volumetrisch gedeeltelijk-druk automatisch smeersysteem, dat automatische smering van geleiderails, spindels, tandheugels en andere bewegende paren zonder dode punten mogelijk maakt, waardoor de levensduur van de machine wordt gegarandeerd. De X-as en Y-as van de machine zijn uitgerust met stofdichte beschermkappen, terwijl waterdichte spatbeschermers rond de werkbank zijn geïnstalleerd.
Specificaties:
| Werkstukformaat |
LxB |
2000x1600 mm |
| Portaalhoogte |
600 mm |
| Werkbank |
T-gleuf breedte |
28mm |
| Boorkop |
Aantal |
1 |
| Spindelkegel |
BT40 |
| Max. boordiameter |
Φ40 mm |
| Max. dikte |
≤100 mm |
| Tapdiameter |
M3-M24 |
| Spindelsnelheid |
30~3000 r/min |
| Servospindelmotorvermogen |
11kW/15kW |
| Afstand van het onderste uiteinde van de spindel tot de werktafel |
200-600mm |
|
Laterale beweging van de boorkop
(X-as)
|
Max. horizontale slag |
1600 mm |
| Laterale bewegingssnelheid |
0~8 r/min |
| Servomotorvermogen voor laterale beweging |
2.4kW |
| Portaal longitudinale beweging (Y-as) |
Max. voedingsslag |
2000 mm |
| Voedingsbewegingssnelheid |
0~8 m/min |
| Voedingsservomotorvermogen |
2x2.4kW |
| Verticale ramvoedingsbeweging (Z-as) |
Max. slag |
400 mm |
| Bewegingssnelheid |
0~8 m/min |
| Servomotorvermogen |
2.4kW (Rem) |
| Drie-assige positioneringsnauwkeurigheid |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Drie-assige herhalingspositioneringsnauwkeurigheid |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Machinegewicht |
/ |
Ongeveer 11T |
| Totale afmetingen |
LxBxH |
5300x3400x2700 mm |
