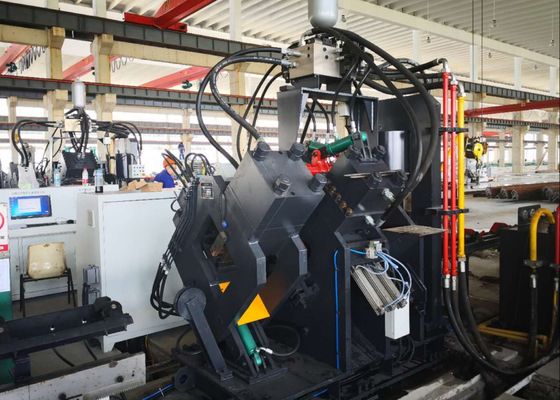

Eenmalige snijvorm CNC-boormachine en snijmachine 80m/min Voedingssnelheid van hoek

Eenmalige snijvorm CNC-boormachine en snijmachine 80m/min Voedingssnelheid van hoek


Toepasselijke industrie:

Deze machine is een speciaal ontworpen, industrie-specifiek apparaat dat exclusief is ontwikkeld om hoekstaalpersen, markeren en snijden met hoge precisie uit te voeren.Het is speciaal ontworpen om te voldoen aan de kernverwerkingsbehoeften van de hoekstaaltorensector, een industrie waar de nauwkeurigheid van de componenten rechtstreeks van invloed is op de structurele stabiliteit.Door het integreren van geoptimaliseerde verwerkingslogic zorgt de machine voor een precieze, efficiënte behandeling van hoekstaalonderdelen die cruciaal zijn voor de productie van torens.effectief ondersteunen van de consistente productie van hoogwaardige torenconstructies.

Specificaties:

Samenstelling van het product

Deze apparatuur bestaat voornamelijk uit kernfunctiemodules, waaronder een transversale transportband, een roterend laadsysteem, een invoertransportband, een CNC-invoerband, een perforatiemodule,een markeringsmoduleHet bevat ook essentiële ondersteunende systemen –zoals hydraulische, elektrische en pneumatische systemen –naast andere hulponderdelen,tot een compleet, gecoördineerde verwerkingsassemblage om een stabiele werking te garanderen.


Productkenmerken:

1. Control & Drive systeem
De apparatuur gebruikt CNC-technologie en servomotor, waardoor een hoge bedrijfsdoeltreffendheid en een stabiele precisie van het werkstuk mogelijk zijn.de elektrische componenten zijn afkomstig van geïmporteerde leveranciers, waardoor de betrouwbare werking van het gehele systeem wordt gewaarborgd.

2. Punch & Die Configuration
Op elke zijde zijn drie sets punches en matrijzen geïnstalleerd, waardoor drie soorten punches met verschillende diameters kunnen worden geplaatst.de drie sets vormen kunnen synchrone beweging te bereiken om de punch referentiemerk aan te passen, om aan de flexibele verwerkingsbehoeften te voldoen.

3Mens-machine-interface en programmering
De computer is uitgerust met een Chinees-Engelse interface, die een gebruiksvriendelijke bediening mogelijk maakt en de weergave van werkstukteksten ondersteunt.en de apparatuur kan rechtstreeks gebruik maken van programma gegevens gegenereerd door lofting softwareTijdens het bewerken van het programma moeten alleen de afmetingen van het werkstuk, de diameter van het gat, het referentiemerk en de hoeveelheid van het werkstuk worden ingevoerd, waardoor de complexiteit van de werking wordt verminderd.

4. CNC voedingsvoertuigen & besturing
De CNC-voedingswagen wordt aangedreven door een servomotor, met een foto-elektrische encoder die realtime feedback-informatie verstrekt.Er wordt een gesloten besturingssysteem gebruikt om de beweging van de wagen dynamisch aan te passen., waardoor de gehele bewerkingsfase met hoge precisie wordt afgerond.

5Geautomatiseerde processen en lossen
De markering, het steken en het snijproces van de apparatuur zijn volledig geautomatiseerd, waardoor handmatige interventie tot een minimum wordt beperkt.die de arbeidsintensiteit van de gebruikers effectief vermindert en de algehele productie-efficiëntie verbetert.

6Configuratie en functie van het besturingssysteem
Het besturingssysteem bestaat uit een hostcomputer, een CNC-systeem, een servomotor, een PLC en externe detectiesensoren, alsmede andere ondersteunende componenten.Verwerkingen kunnen eenvoudig worden gestart door de afmetingen van het werkstuk in te voerenBovendien kunnen programma's worden opgeslagen, geselecteerd, weergegeven en verzonden op basis van werkstuknummers, waardoor flexibel productiemanagement wordt vergemakkelijkt.

7De markeringseenheid maakt gebruik van een gesloten raamstructuur, die een uitstekende stijfheid biedt om een stabiele markering te garanderen.met selectie via programmabeheersing voor flexibele markeringDe markering van het referentiemerk ondersteunt willekeurige instellingen om zich aan verschillende verwerkingsvereisten aan te passen.

Deze exemplaren, die gemeenschappelijke specificaties en verwerkingsscenario's in de hoekstaaltorenindustrie omvatten, stellen gebruikers in staat de verwerkingskwaliteit, precisie,en vakmanschapZij dienen als tastbare referentie voor de beoordeling van de prestaties van de apparatuur en de verenigbaarheid ervan met specifieke productievereisten.het faciliteren van op gegevens gebaseerde besluitvorming voor potentiële toepassingen.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must withstand extreme meteorological conditions and heavy loads—this equipment assumes a critical role in processing the angle steel components that constitute the towers’ main frameworkHet kan op betrouwbare wijze boor- en stempelwerkzaamheden uitvoeren op het hoekstaal dat wordt gebruikt voor torenbomen, kruis-armen en andere belangrijke structurele onderdelen.het garanderen van precieze afmetingen en stevige verbindingen om de algehele stabiliteit van de torens te beschermen.
