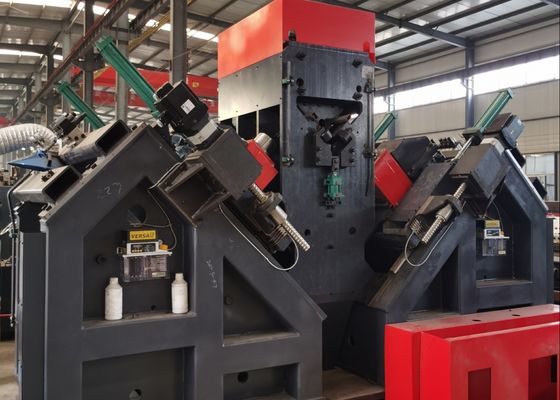

5~50ml/H Brandstofverbruik CNC Hoekboren en Markeermachine 1000KN Markeerkracht

5~50ml/H Brandstofverbruik CNC Hoekboren en Markeermachine 1000KN Markeerkracht

Productgebruik:

Deze productielijn is speciaal ontworpen voor het boren en stempelen van grote, hoogwaardige hoekstaal dat wordt gebruikt in transmissielijntorens. Alle benodigde gaten in het hoekstaal kunnen op deze lijn worden bewerkt, wat resulteert in uitstekende gatenkwaliteit, hoge positionele precisie, samen met uitstekende productie-efficiëntie en geavanceerde automatiseringsmogelijkheden.

Belangrijkste parameters:

Producteigenschappen:

1. Hoog automatiseringsniveau
De productielijn is uitgerust met een automatische laadinrichting (bestaande uit een dwarsaanvoerkanaal en een roterend laadrek), een automatische losinrichting en een automatische aanvoerinrichting. Alle gaten en staalkwaliteitaanduidingen op het hoekstaal kunnen in één keer door de productielijn worden voltooid; er is geen handmatige tussenkomst nodig tijdens het bewerkingsproces - dit vermindert effectief de arbeidsintensiteit van operators.


2. Typen eenheid configuratie & Functie
De type-eenheid heeft een gesloten structuur, met een hoge sterkte en stabiele prestaties. De drukeenheid is uitgerust met een bedondersteuning (bevestigd op de machinebasis), een beweegbaar bed en een hydraulisch aangedreven perskop-tekstvak. In overeenstemming met de instructies van de computer worden afdrukbewerkingen uitgevoerd op de posities die in de tekening zijn gespecificeerd. Om het bewerkingsbereik van de machine uit te breiden, is bovendien een handmatig afstelmechanisme geïntegreerd. Door dit mechanisme te gebruiken, kan de neerwaartse positie van het beweegbare bed (d.w.z. de positie van de tekenkop) worden aangepast, waardoor aanpassing aan de typeposities van hoekstaal met verschillende specificaties mogelijk is.

3. Boorspil configuratie & Bescherming
De boorspil is uitgerust met een automatische gereedschapsklemmechanisme met schijfveer en een hydraulische cilinder voor gereedschapsontgrendeling, waardoor een gemakkelijke vervanging van de gereedschapsschaft mogelijk is. Het voorste gedeelte van de spil heeft een labyrintafdichtingsbeschermingsstructuur en een waterdicht ontwerp, en is voorzien van een luchtgordijninrichting - deze configuraties voorkomen effectief dat snijvloeistof in het interieur van de spil dringt, waardoor de stabiele werking en een langere levensduur van de spil worden gewaarborgd.

4. Het gatenmaakproces levert een hoge positionele nauwkeurigheid. De aanvoerinrichting van deze productielijn wordt aangedreven door een servomotor en maakt gebruik van een tandheugel- en rondseltransmissiesysteem. Het is verder uitgerust met een tandheugel- en rondseldetectie-eenheid en een positiegevoelige encoder voor positionele nauwkeurigheidsfeedback, waardoor een volledig gesloten-lus-besturingsmechanisme wordt gevormd om consistente aanvoerprecisie te garanderen.

Deze exemplaren bestrijken een reeks veelvoorkomende specificaties en gatenpatronen van hoekstaal dat wordt toegepast in transmissielijntorens. Ze stellen potentiële gebruikers of inspecteurs in staat om de operationele prestaties van de apparatuur visueel te verifiëren, waardoor concrete en intuïtieve referenties worden verstrekt om te beoordelen of de apparatuur voldoet aan de praktische productie-eisen van de productie van transmissielijntorens.

Bij de constructie van ultrahoogspannings (UHV) transmissielijnen - waar torens bestand moeten zijn tegen extreme weersomstandigheden en zware belastingen - speelt deze apparatuur een cruciale rol bij het bewerken van de hoekstalen componenten die het hoofdframe van de torens vormen. Het vervult effectief de boor- en stempeltaken voor hoekstaal dat wordt toegepast in torenlichamen, dwarsarmen en andere belangrijke structurele onderdelen, waardoor een nauwkeurige maatnauwkeurigheid en robuuste verbindingen worden gewaarborgd om de algehele stabiliteit van de torens te beschermen.
