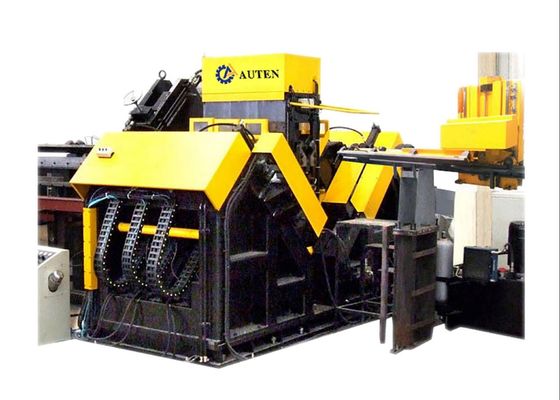

Model ADM2532 CNC Hoekboren en Markeerlijn 50~220mm (Traploos) Nauwkeurig Afstandsbereik

Model ADM2532 CNC Hoekboor- en Markeringslijn 50~220mm ((Stepless) Bereik van nauwkeurige afstand

Gebruik van het product:

Deze CNC-productielijn voor hoekmetalen is speciaal ontworpen voor de boor- en stemprocessen van grote afmetingen,hoogsterk hoekstaal, speciaal gebruikt in overbrengingslijntorensAlle vereiste gaten op het hoekstaal kunnen op deze lijn nauwkeurig bewerken worden, wat een superieure gatenkwaliteit, hoge positioneel nauwkeurigheid,samen met uitzonderlijke productie-efficiëntie en geavanceerde geautomatiseerde functionaliteit.

Hoofdparameters:

Productkenmerken:

1De productielijn is uitgerust met een automatisch laadsysteem (dat bestaat uit een transversaal voedingskanaal en een roterend laadsysteem),een automatische ontladingsinrichting, en een automatisch voedingsapparaat. Alle boorwerkzaamheden en stempelmarkering op hoekstaal kunnen in één keer door de productielijn worden uitgevoerd.zonder handmatig ingrijpen tijdens de verwerkingDeze configuratie vermindert de arbeidsintensiteit van de werknemers aanzienlijk.

2De hoekpunchmarkeringsmachine heeft een gesloten structuur met een hoge sterkte en een stabiele werking.De drukkerij is geconfigureerd met een steunbed bevestigd aan de machinebasis, een draagbaar bed en een met hydraulische aandrijving bediende drukkop.de drukwerkzaamheden worden uitgevoerd op de in de technische tekeningen vermelde plaatsen;Om de verwerkingsomvang van de machine te vergroten, is een handmatig aanpassingsmechanisme geïntegreerd.de positie van het hoofd van het teken) kan worden aangepast, die de aanpassing mogelijk maakt aan de typenposities van hoekstaalproducten met verschillende specificaties.

3.Het CNC-metalen torenpunchapparatuur-gatboringsproces bereikt een hoge positiegewogenheid.met een vermogen van meer dan 50 W,Het is ook uitgerust met een tandwiel-rack detectiecomponent en een positie-sensing encoder voor positie-nauwkeurigheid feedback, samen vormen een volledig gesloten lus besturingssysteem.de beweging van de boorkrachtkop in de richting van de twee flenzen van het hoekstaal wordt aangedreven door een servomotor en wordt door een kogelschroef gestuurdDeze configuratie zorgt voor een hoge positioneel nauwkeurigheid van de op hoekstukken van staal bewerkte gaten.

De hostcomputer is voorzien van een Chinese taalinterface, die gemakkelijk te bedienen is voor algemene operators.,Het ondersteunt bovendien de ontvangst van programma's voor de bewerking van werkstukken die worden gegenereerd door speciale programmeers.De invoering van hostcomputer-gebaseerd beheer stroomlijnt de opslag en het ophalen van verwerkingsprogramma's aanzienlijk.

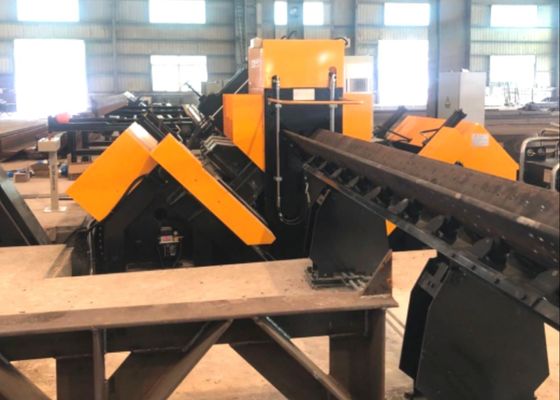

Deze exemplaren omvatten een spectrum van gemeenschappelijke specificaties en gatenpatronen van hoekstaal dat wordt gebruikt bij de bouw van overdrachtslijntorens.Zij stellen potentiële gebruikers of inspecteurs in staat de operationele prestaties van de apparatuur visueel te valideren., waardoor tastbare en intuïtieve referenties worden aangeboden om te beoordelen of de apparatuur voldoet aan de praktische productievereisten van de productie van transmissietoren.

In ultra-high voltage (UHV) transmission line construction—where transmission towers are required to withstand extreme weather conditions and heavy loads—this equipment assumes a pivotal role in processing angle steel components for the towers’ main load-bearing frameworksHet vervult efficiënt boor- en stempelwerkzaamheden voor hoekstaal dat wordt aangebracht in torenbomen, kruis-armen en andere kritieke structurele componenten.het garanderen van een hoge dimensionale nauwkeurigheid en een robuuste verbindingsprestatieDit zorgt op zijn beurt voor de algehele structurele stabiliteit van de transmissietorens gedurende hun gehele levenscyclus.
