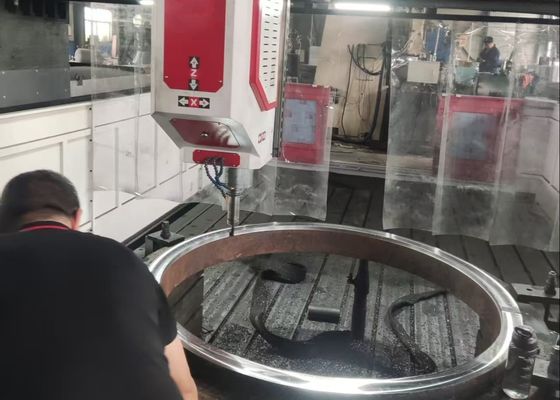

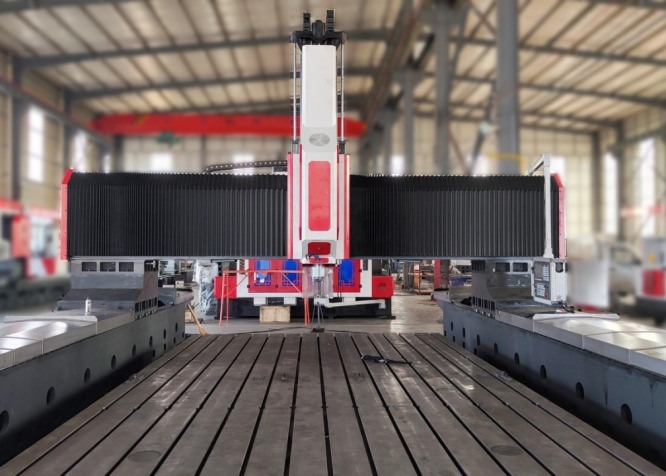

Gantry Mobile Double Spindle CNC Plate Drilling And Milling Machine Model PHD1310
Toepassing:
Deze CNC-boring- en freesmachine is speciaal ontworpen om te boren, te kamperen, te stampen, te frezen,met een vermogen van niet meer dan 10 kWHet levert efficiënte gatbewerkingsprestaties voor werkstukken zoals flenzen, schijven, ringen en platen binnen het bepaalde diktebereik.De apparatuur kan door gaten en blinde gaten verwerken, en is compatibel met zowel enkel- als samengestelde materialen.Deze machine-tool biedt een superieure gebruiksgemak en maakt geautomatiseerde, de productie met hoge precisie van een breed scala aan producten in grootschalige productieomgevingen.
Specificaties:
| Grootte van het werkstuk |
LxW |
13000x1000 mm |
| Hoogte van het scharnier |
600 mm (Het kan ook worden bepaald op basis van de stichting)
|
| Werkbank |
T-slotbreedte |
28 mm |
| Boringkrachtkop |
Qty. |
2 |
| Spindelconic |
BT2vrijwilligerswerk |
|
Max.boorddiameter
(gewoon koolstofstaal)
|
Φ30 mm |
| De diameter van de kraan |
M3-M10 |
| Spindel snelheid |
30~6000 r/min |
| Vermogen van de servo-spindelmotor |
7.5 kW |
| Afstand van de onderkant van de spindel tot de werktafel |
200-600 mm |
|
zijdelingse beweging van de aandrijfkop(X-as)
|
Max.horizontale slag |
1000 mm |
| Laterale bewegingssnelheid |
0~8 r/min |
| Servomotorvermogen voor zijdelingse beweging |
2.4 kW |
|
Lange gang van het scharnier (Y-as)
|
Max. voedingsslag |
13000 mm |
| Bewegingssnelheid van de voeding |
0~8 m/min |
| Vermogen van de voedingsservomotor |
2x2,4 kW |
| Verticale voedingsbeweging (Z-as) |
Max. slag |
300 mm |
| Bewegingssnelheid |
0~5 m/min |
| Servomotorvermogen |
7.5 kW (rem) |
| Gelijktijdige positiebepaling |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Gelijktijdige positiebepaling in drie assen |
X/Y/Z/A/B/C |
±0,01/1000 mm |
| Algemene grootte |
LxWxH |
13000x3000x2500 mm |
Productkenmerken
1. Compleet Siemens/KND CNC-besturingssysteem:
De motor wordt aangedreven door servomotoren met hoge precisie en absolute waarde, met een RS232-interface en een kleuren-scherm met een Chinese bedieningsinterface.het ondersteunen van zowel on-site als externe USB-invoer.
1.1. Geïntegreerd met chipbreaking functionaliteit, waardoor gebruikers chipbreaking tijd en cycli kunnen instellen via de mens-machine interface (HMI).
1.2. Uitgerust met een werktuigheffingsfunctie, waardoor de werktuigheffingshoogte op de HMI kan worden geconfigureerd.de boor snel boven het werkstuk om chips te verdrijven, gaat dan snel terug naar het booroppervlak voordat de werking automatisch wordt hervat.
1.3Een gecentraliseerde bedieningsbureaus en een handheld unit zijn geïntegreerd en werken op een CNC-systeem.en automatische alarmmogelijkheden voor een gemakkelijke programmering, opslag, weergave en communicatie.
1.4De apparatuur is uitgerust met simulatie van de positie van de gaten en herinspectie van de gaten vóór het boren, waardoor het gebruik aanzienlijk gemakkelijk wordt.
2Gecentraliseerd waterontladingssysteem:
Deze werktuigmachine is uitgerust met een standaard gecentraliseerd waterontladingssysteem.Het interne waterontladingsmechanisme van het spuittype verhindert dat ijzerfilings tijdens de bewerkingen aan het snijgereedschap hechten, waardoor het slijtage van het gereedschap wordt verminderd, de levensduur van het gereedschap wordt verlengd en de oppervlakteafwerking van de werkstukken wordt verbeterd.Hoogdrukwater ontslag aan de punt van het snijgereedschap beschermt het werkstukHet beschermt hogesnelheidsroterende verbindingen en voorkomt verontreinigingen die door roterende onderdelen worden veroorzaakt, waardoor de kwaliteit van het werkstuk verbetert en de operationele efficiëntie wordt verhoogd.
3Automatische chipconveyor en circulerend koelsysteem:
Aan elke zijde van de werktafel is een automatische chipconveyor met aan het uiteinde een filter gemonteerd.en aan de ene kant is een koelpomp gemonteerdDe afvoer van de koelpomp is via een rubberen slang verbonden met het centrale waterfiltratiesysteem.die vervolgens in het centrale waterfiltratiesysteem wordt gepompt door de chipconveyorpompDe gefilterde koelmiddel wordt vervolgens door een hogedrukkoelpomp naar de spindel geretourneerd om tijdens de boorwerkzaamheden af te koelen.Een chip transport kar is ook inbegrepen voor een handige chip verwijdering.
Deze hoogwaardige industriële machine voor het boren en markeren van plaat- en plaatplaten is nauwgezet ontworpen voor het nauwkeurig bewerken van plaat- en structurenonderdelen.speciaal ontworpen voor de bewerking van werkstukken zoals flenzenIn de eerste plaats is het noodzakelijk dat de dikte van deze werkstukken strikt voldoet aan de voor de machine vastgestelde effectieve bewerkingsparameters.
In staalconstructiewerkplaatsen wordt deze uitrusting gebruikt.t verricht nauwkeurige boor- en freeswerkzaamheden voor structuurplaten en verbindingsonderdelen, waardoor een solide basis wordt gelegd voor de stabiele montage van stalen frames.Binnen de windenergie-industrie, levert het hoogprecise bewerkingsoplossingen voor windturbine torens en flenzen, een essentieel proces dat garandeert dat deze componenten kunnen bestand zijn tegen ernstige omgevingsomstandigheden (bijv.sterke windenVoor brugbouwprojecten verwerken de apparatuur brugbalken en dragerbeugels, waardoor de vorming van stabiele,duurzame verbindingen die zijn ontworpen om dynamische belastingen te weerstaan gedurende de langere levensduur van de brug.
