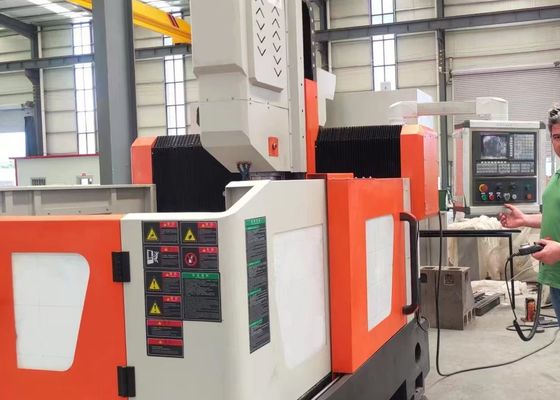

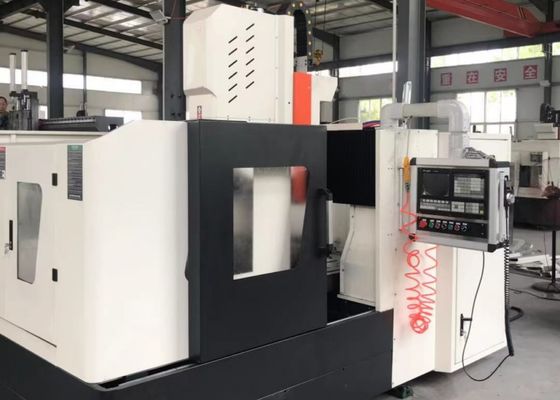

1200x1200 mm Werkstukgrootte Portaalvaste Plaat Boor- en Freesmachine 750mm Portaalhoogte

1200x1200 mm Werkstukgrootte Gantry Vaste Plaat Boor- en Freesmachine 750 mm Gantry Hoogte

Toepassing:

De CNC gantry-type boor- en freesmachine is primair ontworpen voor boor-, afschuin-, tap- en freesbewerkingen op platen en structurele componenten. Het toepassingsgebied omvat werkstukken zoals flenzen, schijven, ringen en vlakke platen met diktes die binnen het effectieve bewerkingsbereik van de apparatuur vallen. De machine maakt de fabricage van doorlopende gaten en blinde gaten mogelijk op zowel componenten van één materiaal als composietmaterialen. Met digitale controle over het gehele bewerkingsproces biedt het uitzonderlijk bedieningsgemak. Het is in staat om geautomatiseerde productie te ondersteunen, hoge precisie te bereiken en te voldoen aan multi-variëteit en grootschalige productie-eisen.

Specificaties:

Productkenmerken

1. Machinebed en Werkbank:
Het machinebed en de werkbank zijn integraal gegoten uit grijs gietijzer (HT250), ondergaan dubbele gloei- en verouderingsbehandelingen voorafgaand aan de uiteindelijke precisiebewerking. Dit fabricageproces zorgt voor uitstekende statische en dynamische stijfheid, evenals dimensionale stabiliteit zonder vervorming. Het werkbandoppervlak is precisiebewerkt met rationeel geordende T-sleuven, specifiek ontworpen voor het veilig klemmen van werkstukken. Twee zeer nauwkeurige lineaire geleidingen zijn aan elke kant van de bedbasis geïnstalleerd, waardoor een uniforme krachtverdeling op de geleiders wordt mogelijk gemaakt om de algehele stijfheid en weerstand tegen spanning en compressie van de machine aanzienlijk te verbeteren. Het aandrijfsysteem maakt gebruik van AC-servomotoren in combinatie met precisie kogelomloopspindels om de Y-asbeweging van de gantry aan beide zijden synchroon aan te drijven. Verstelbare ankerbouten zijn strategisch verdeeld over het bodemoppervlak van het bed, wat een gemakkelijke nivellering van het machinebed en de werkbank vergemakkelijkt.

2. Vaste Balk/Mobiele Gantry:
De vaste balk gantry is vervaardigd door middel van gieten uit grijs gietijzer (HT250). Twee sets ultra-hoge draagkracht rollende lineaire geleidingen zijn aan de voorkant van de gantry gemonteerd. Een precisie kogelomloopspindel in combinatie met een servomotor drijft de glijplaat van de boorkop aan om langs de X-as te bewegen, en de glijplaat is standaard uitgerust met een boorkop. De beweging van de gantry wordt gerealiseerd door middel van een servomotor, die de kracht via een precisiekoppeling overbrengt om de kogelomloopspindelmoer voor roterende beweging op de kogelomloopspindel aan te drijven.

3. Mobiele Zadel:
Het mobiele zadel is een precisie gietijzeren structurele component. Het is uitgerust met twee sets ultra-hoge draagkracht CNC lineaire geleiders, een set precisie kogelomloopspindel-assemblages en een zeer nauwkeurige planetaire reductiekast die is aangesloten op de servomotor. Het ontwerp omvat gewichtsbalancering van de boorkop, wat de belasting op de kogelomloopspindel vermindert en de levensduur verlengt. Het zadel drijft de boorkop aan om langs de Z-as te bewegen, waardoor functies zoals snelle voorwaartse beweging, snelle terugtrekking en het stoppen van de boorkop mogelijk zijn. Het beschikt ook standaard over automatische spaanafbraak, spaanafvoer en pauzemogelijkheden.

4. Boorkop:
De boorkop is geconfigureerd met een speciale servo-spindelmotor, die de kracht via een getande synchrone riem overbrengt op een gespecialiseerde precisiespindel om het koppel te verhogen. De spindel bevat een in Japan vervaardigde hoekcontactlagerconstructie (vier rijen aan de voorkant, twee rijen aan de achterkant) en ondersteunt traploze snelheidsregeling. Uitgerust met een pneumatisch gereedschapswisselsysteem, maakt de spindel snelle en efficiënte gereedschapswisseling mogelijk. De voedingsbeweging wordt aangedreven door een servomotor in combinatie met een kogelomloopspindel. De X- en Y-assen ondersteunen koppelingswerking en nemen semi-gesloten-lusregeling aan, waardoor lineaire en circulaire interpolatiefuncties worden gerealiseerd. De spindelneus heeft een BT50-conusgat en is voorzien van een hogesnelheidsdraaikoppeling, die hogesnelheids U-boor bewerking met door-spindelkoelvloeistof toevoer ondersteunt.

Deze hoogwaardige CNC gantry-type industriële apparatuur, gespecialiseerd in het boren en markeren van platen en plaatmetaal, is zorgvuldig ontworpen voor de precisiebewerking van plaatvormige componenten en structurele onderdelen. Specifiek afgestemd op het bewerken van werkstukken, waaronder flenzen, schijven, ringen en vlakke platen, heeft het een kernspecificatie waarbij de dikte van dergelijke werkstukken strikt moet voldoen aan de vooraf gedefinieerde effectieve bewerkingsparameters van de machine.

In staalconstructiewerkplaatsen voert deze apparatuur precisieboor- en freesbewerkingen uit op structurele platen en verbindingscomponenten, waardoor een robuuste basis wordt gelegd voor de stabiele montage van stalen frames. Binnen de windenergiesector biedt het hoogwaardige bewerkingsoplossingen voor windturbinetorens en flenzen - een onmisbaar proces dat ervoor zorgt dat deze componenten bestand zijn tegen zware omgevingsomstandigheden (bijv. sterke wind, temperatuurschommelingen). Voor bruggenbouwinitiatieven bewerkt de apparatuur brugbalken en steunbeugels, waardoor de vorming van stabiele, duurzame verbindingen mogelijk wordt die zijn ontworpen om dynamische belastingen gedurende de lange levensduur van de brug te weerstaan.
