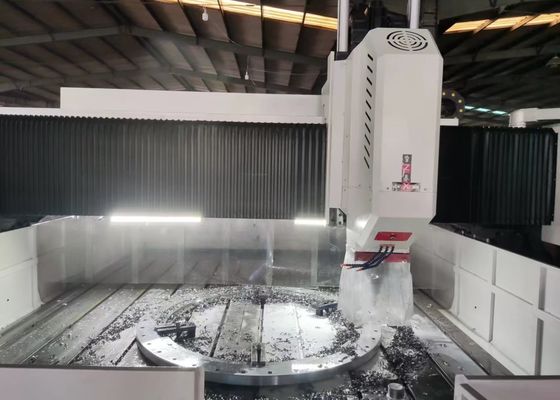

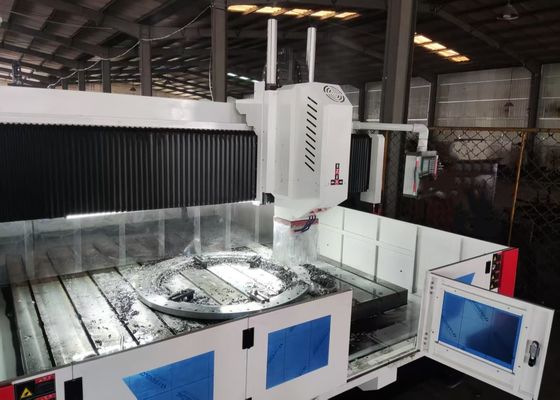

4000x1600mm Werkstukformaat CNC Plaat Flens Boor- en Freesmachine 800mm Portaalhoogte

4000x1600mm Werkstukgrootte CNC Plaat Flang Drilling Freesmachine 800mm Gantry Hoogte

Toepassing:

Deze apparatuur is ontworpen voor het boren, kamperen, aftappen en frezen van platen en structurele onderdelen.Deze machine is voornamelijk ontworpen voor het boren van werkstukken met een hoog rendement, met inbegrip van flenzen.- met een dikte die binnen het bereik van de effectieve verwerking ligt.Het apparaat maakt het mogelijk om door- en blinde gaten te bewerken op zowel enkelmaterialen als samengestelde materialen.De machine is uitgerust met een digitale besturing voor de bewerkingsprocessen en biedt een uitzonderlijk gebruiksgemak.verwerking van meerdere rassen, en de behoeften van grootschalige productie.

Specificaties:

Splitsing van de gietstructuur:

Deze apparatuur bestaat voornamelijk uit een werktafel, een draagbaar portier, een draagbaar zadel, een boor- en freeshoofd, een automatisch smeerapparaat en een beschermingsapparaat, een circulerend koelapparaat,digitaal besturingssysteemDe machine wordt ondersteund en geleid door rollende geleidingsrails, aangedreven door een precieze schroef, en heeft een hoge positioneringsnauwkeurigheid en herhaalde positioneringsnauwkeurigheid.

Productkenmerken

1Bed en werkbank:
Het bed is vervaardigd van HT250 grijs gietijzer, ondergaan secundaire gloei- en verouderingsbehandelingen voorafgaand aan de uiteindelijke afwerking.Twee sets van hoge-precisie lineaire leidingen zijn gemonteerd aan beide zijden van de basis van het bed, waardoor de kracht gelijkmatig wordt verdeeld over de schuifregelaars en tegelijkertijd de algemene stijfheid, treksterkte en drukweerstand van de werktuigmachine aanzienlijk wordt verbeterd.Het aandrijfsysteem bevat wisselstroomservomotoren die zijn gekoppeld aan precisie-balschroevenDe werkbank is voorzien van een hydraulisch cilinderklemmetje voor een veilige bevestiging van het werkstuk.

2Mobiele poort:
Het mobiele portier is vervaardigd door gieten van HT250 grijs gietijzer, met twee sets ultra-hoge dragende rollende lineaire geleidingsbanden aan de voorzijde gemonteerd.Een precisie kogelschroef assemblage gepaard met een servomotor rijdt de power head schuifplaat om nauwkeurige X-as beweging te bereiken, en de boorkrachtkop is aan deze schuifplaat bevestigd.De doorgang van het portier wordt uitgevoerd door de servomotor via een precisiecouplage die de kogelschroefmoer drijft om langs de kogelschroef te draaien, waardoor een stabiele en nauwkeurige beweging wordt gewaarborgd.

3Mobiele zadel:
De mobiele zadel is vervaardigd van precisie gietijzeren structurele componenten.,Deze configuratie brengt het gewicht van de aandrijfkoppel in evenwicht en vermindert de belasting op de schroef.en verlengt de levensduur van de loodschroefHet systeem stuwt de boorkrachtkop om nauwkeurige Z-asbewegingen uit te voeren, waardoor functies zoals snelle voeding, werkvoeding, snelle terugtrekking en stoppen mogelijk zijn.Het integreert ook automatische chip breaking, chip verwijdering, en pauze mogelijkheden voor verbeterde operationele efficiëntie.

.

Deze hoogwaardige CNC-industriële portiermachine is gespecialiseerd in het boren en markeren van platen en plaatcomponenten.Het is zorgvuldig ontworpen om precisie bewerking van plaat-type werkstukken en structurele onderdelen te leveren, met specifieke aanpassingsvermogen voor het verwerken van flenzen, schijven, ringen, platte platen en soortgelijke onderdelen.Een essentiële vereiste is dat de dikte van de werkstukken strikt moet voldoen aan de vooraf ingestelde effectieve bewerkingsparameters van de machine..

In installaties voor de vervaardiging van staalconstructies wordt met deze apparatuur nauwkeurig boren en frezen van structuurplaten en verbindingselementen uitgevoerd.tot vaststelling van een betrouwbare basis voor de stabiele montage van stalen framesBinnen de windenergie-sectorhet biedt hoge-precisie bewerkingsoplossingen voor windturbinetoren en -flanken, een cruciaal proces dat ervoor zorgt dat deze componenten bestand zijn tegen harde omgevingsomstandigheden (eVoor brugbouwprojecten verwerkt de apparatuur brugbalken en dragerbeugels, waardoor stabiele,duurzame verbindingen die zijn ontworpen om dynamische belastingen te weerstaan gedurende de lange levensduur van de brug.
